售后服務	一年
適用行業	通用
工作臺面尺寸	960*680
工作油糟尺寸	1310*795
工作臺行程（X*Y）	630*500
最大切割厚度	320（mm）
最大承重	500
主機重量	3000
主機裝箱尺寸	2100*1450*2400
最大加工速度	200（mm/min）
表面粗糙度	0.7（um）
最大功耗	3KW
最大切割斜度/工件厚度	±3°/80
品牌	漢奇
型號	HQ-AS

什么是閉環伺服中走絲線

中走絲線切割閉環控制（closed-loop control system）則是由信號正向通路和反饋通路構成閉合回路的自動控制系統，又稱反饋控制系統。在數控機床中由伺服電動機、比較線路、伺服放大線路、速度檢測器和安裝在工作臺上的位置檢測器組成。這種系統對工作臺實際位移量進行自動檢測并與指令值進行比較，用差值進行控制。這種系統定位精度高，價格較貴，主要用于塑膠高精密模具。中文名
閉環伺服線切割機
外文名
closed-loop control system

又    稱
反饋控制系統
特    點
定位精度高，價格較貴
主要用途
塑膠高精密模具閉環伺服線切割與普通中走絲去區別目前在線切割機中當系統發出一個進給指令,經驅動電路功率放大,驅動電機旋轉一個角度,再經齒輪減速裝置帶動絲杠旋轉,通過絲杠螺母機構轉換為機床的直線位移。機床各個軸的移動速度與位移量由輸入脈沖的頻率與脈沖數所決定。此時機床的信息流是單向的,即進給脈沖發出后,實際移動值不再反饋回來。系統對機床的實際位移量不進行監測，也不能進行誤差校正。因此步進電動機的失步、步距角誤差、齒輪與絲杠等傳動誤差都將影響被加工零件的精度。為了提高機床的精度，采用直線電機和位置檢測元件組成閉環系統。它消除了旋轉電機齒輪間隙帶來的誤差，減小了系統的慣性，改善了系統的動態性能。電機能否精確定位，取決于位置反饋是否精確，光柵尺精度高、價位低、性能優良、故其成為首選傳感器，以實現位置信號的反饋。光柵尺信號輸出頻率很高，如直接給工控機讀取，實時性難以保證，采用高性能工控機雖能實現，但需編制大量程序。設計光柵尺接口模塊，能實現信號的細分、辯向、位置的計算與顯示。模塊是獨立工作的，上位機何時需要數據，通過數據總線直接讀取即可。既保證控制系統的實時性，提高了系統的反應速度。采用的光柵尺分辨率為1µm。1．光柵尺信號光柵尺輸出信號是電信號，動尺移動一個柵距，輸出電信號便變化一個周期，它是通過對信號變化周期的測量來測出移動的相對位移。計數器所計數乘以光柵距即為直線電機所走的位移。輸出信號是相位角相差90º時，方向?yàn)檎粗疄樨?fù)。Z信號作為校準信號以消除累積誤差。在A信號怕下降沿采集B信號，就可判斷出運動方向。當A信號的上升沿及下降沿均比B信號超前1/4W，在A信號下降沿采集的B信號為“1”，此時為正向運動；A信號的上升沿及下降沿均比B信號滯后1/4W，在A信號下降沿采集到的B信號為“0”，此時為反向運動。根據采集到的運動信號方向和A信號變化的周期數用計數器進行計數（正向計數或逆向計數），就可測算出總位移。2接口模塊整體結構光柵尺輸出信號的測量和處理需經過：濾波、整流，細分辨向電路，計數電路，接口電路，實現與系統總線的交換。接口模塊原理圖見圖1。2．1細分辨向電路光柵尺信號的細分與辨向是提高光柵尺測量精度的關鍵性一步。光柵辨向和細分電路的設計中，有的設計把辨向和細分電路分開，辨向電路只對光柵尺的輸出信號進行辨向，而不對細分后的脈沖信號進行辨向，這樣實現的測量誤差仍是光柵尺的柵距。在考慮辨向功能時，應對細分后的信號進行辨向設計，否則不能提高測量精度。此處為細分辨向電路設計的重點。以X軸輸出信號為例。光柵尺輸出的相差為90º的方波信號XA和XB，經RC濾波和6N137快速光耦，消除輸入信號中尖脈沖帶來的影響，提高系統的抗干擾性能。通過4倍頻電路實現精度的擔高，原來光柵尺的分辨率為5µm，倍頻后分辨率變?yōu)?.25µm。譯碼電路為(GAL1.22V10提供時鐘CLK。電機的運動方向由辨向電路來實現。當光柵尺正向運動時，從I/O端口輸出脈沖序列PX；當光柵尺反向運動時，從I/O端口輸出脈沖序列NX。2．2計數電路本系統中采用8254實現計數功能。正反向脈沖PX，NX分別作為計數器8254的時鐘CLK，輸出信號即為位移的脈沖數。地址線A0、A1與8254的片選取線一起確定8254的地址。2．3接口電路設計接口電路時，主要考慮3方面因素；（1）總線負載。當CPU讀插件板上的內存或接口時，內存芯片式接口芯片將數據傳送到系統總線的數據總線上，此時數據總線上的所有負載都將成為內存芯片式接口芯片的負載。為了保證總線的正常工作，在接口電路中要增加雙向數據驅動。（2）總線的競爭。PC機屬于獨立式I/O接口尋址方式，對一個地址，計算機可有I/O讀寫、DMA讀寫和存儲器讀寫，它們地址譯碼中加入AEN信號，避免DMA操作不會選通I/O地址。存儲器I/O接口地址易產生混淆，利用硬件電路進行存取，避免了總線競爭。只當CPU讀接口卡時，才允許通向系統數據線的三態門導通，其他任何時刻這些三態門必須呈現高阻狀態。（3）接口保護。接口電路還應考慮由于接口電路出現故障或工作時的誤動作對計算機造成的損壞。2．4基于ISA總線的接口電路設計（1）緩沖器有保護功能設計用八同相雙向三志緩沖器/驅動器芯片SN74HC245緩沖ISA總線擴展槽與各器件間的8位數據信號。SN74HC245不但起緩沖、隔離作用，還有一定的保護和控制作用。工控機讀控制信號（低電平有效）邊接到SN74HC245的DIR（方向控制端），而門控信號接信號CS245。CS245W信號是I/O端口讀寫信號和接口地址譯碼信號產生的信號。當讀有效為低電平時，8254的數據可通過SN74HC245輸入到計算機；讀有效為高電平時，計算機的數據輸出。CS245實現只有計算機與8254交換數據時，選通SN74HC245的門控信號G，使之三態門打開。（2）端口地址譯碼電路采用GAL22V10芯片實現接口地址譯碼，為細分辨向電路提供時鐘CLK信號；為8254的片選線一起確定8254的地址。接口電源理圖見圖2。GAL器件是一種高性能的理想PLD產品。GAL器件采用E2CMOS工藝，可進行反復的編程和擦除，且具用低功耗、高速的特點。常用GAL器件有GAL16V8、GAL20V8、GAL22V10等。GAL16V8、GAL20V8的使用方泛。但對于某些應用場合，這兩種GAL芯片往往不能滿足需要，其主要不足之處：乘積項不能超過8個；能配置的輸出引腳最多只有8個；不能對寄存器進行復位或置位操作；對反饋結構的限制較多，有些引腳不能反饋等。GAL22V10是一種通用型GAL器件，它可以從某種程度上解決以上提到的GAL16V8和GAL20V8不足之處。GAL22V10內部共有132個與門，且輸出管腳上的與門不是平均分配；邏輯設計表達式中“與”項最多為22個變量的邏輯乘；GAL22V10的輸出宏單元較簡潔、靈活，容易使用，不像GAL20V8在不同輸出模式下輸出反饋的種種限制。GAL22V10的輸出寵單元（OLMC）每個輸出寵單元由各自的SO和SI控制，可有4種不同的輸出工作模式。可編程的位置和復位可由二個與門進行統一的置位控制。GAL22V10的邏輯設計軟件可用ABEL（3。0版以上）或其他高級邏輯設計語言。如PROTEL公司的Protel98/99都集成了一個CUPL邏輯設計語言。CUPL語言也是一種編譯型硬件描述語言。VHDL支持所有的PLD器件。Protel199的PLD設計工具支持實時檢測，并給出錯誤提示。通過其中的PLD-CUPLWizard可很快捷地建立基于原理圖或文本方式的PLD設計文件，對這個文件進行編譯，就可得到符合工業標準的JEDEC文件（*。JED）。ABEL語言是美國DATAI/O公司的一種高級編譯型邏輯設計語言，它以其方便、靈活、易于掌握的特點，深受硬件邏輯設計者的喜愛。利用它高度結構化的語言、靈活多樣的邏輯描述形式可很容易地編寫出Abel原文件，編譯過程對用戶的邏輯設計進行語法檢查、邏輯化簡、自動成符合JEDEC標準的JED文件中的錯誤，或發現可能產生幫障的隱患，以提高設計的可靠性。ABEL軟件是通用的PLD器件設計軟件，高版本的ABEL幾乎可支持任何一種PLD器件。不論選用那一種設計語言，最后都要生成JEDEC格式文件，才能能過編程器燒入PLE器件。

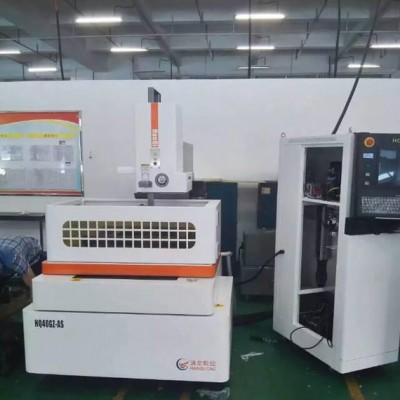

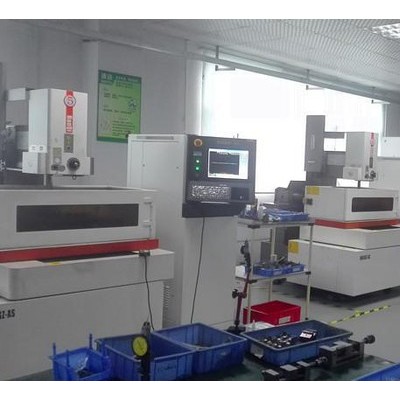

蘇州漢奇高檔中走絲機床代替慢走絲


機床主要配置

X,Y軸拖板運行部分

裝配臺灣原裝進口”HIWIN”上銀P3級直線導軌

X,Y軸拖板驅動部分

裝配臺灣原裝進口”HIWIN”上銀C3級高精度滾珠絲杠

絲筒運行部分

裝配臺灣原裝進口”HIWIN”上銀P級直線導軌

U,V軸錐度裝置

裝配臺灣原裝進口”HIWIN”上銀P級直線導軌

各類軸承

采用德國”NEY”高壽命軸承

計算機

國際品牌工業控制計算機

顯示器

工業級顯示器

電解電容

采用日本”紅寶石”或“黑金剛”

X,Y軸伺服電機

采用日本松下交流伺服電機

導絲裝置

采用專用型鉆石導絲嘴

過濾系統

采用慢走絲多泵過濾方式

絲筒驅動電機

采用伺服交流電機

Z軸電動升降

采用一鍵式同步電機

導輪裝置

采用加厚寶石導輪

多功能工件夾具

采用慢絲型多工位裝夾具

高強度機身結構

采用“品”字型機身

電極絲恒張力機構

雙支撐恒張力控制裝置

高頻脈沖電源

采用日本放電控制技術，高速，低粗糙度

中走絲主要特點:

“慢絲結構閉環伺服線切割”是漢奇中走絲系列的第四代產品,它結合了慢走絲機床的設計理念。

將機床移動精度、運絲精度、水的過濾精度達到了慢走絲的精度標準。再搭載漢奇自主研發的高穩性數控電源。使它加工出來的工件完全可與慢走絲媲美。

◆機身部分——機床采用優質樹脂砂鑄件機身采用品字型結構，工作臺在左右方向移動時不會移出機身底座，大大增加了機床的剛性。

◆ 機床精度——采用全進口高精度直線導軌及滾珠絲桿并與日本松下交流伺服電機直連，解決了傳統機床采用步進驅動帶來的誤差，使它同慢走絲機床精度完全一致，大大提高了機床的使用壽命。





◆ 運絲系統——運絲筒采用全進口直線導軌，運絲筒運行平穩，精度高。運絲采用了雙向自動緊絲裝置解決了單邊松絲現象。

◆U、V軸裝置——U、V軸采用了全進口直線導軌與機身連接，大大增強了U、V軸的剛性，并使上主導輪得到了很強的穩定性。

◆ 眼膜裝置——眼膜采用了慢走絲結構自動升降裝置，為防止鉬絲再次抖動。是它最大限度的靠近工件表面進行加工，為實現了無限放電加工奠定了基礎。



◆數控電源——采用圖形驅動軟件，XP操作系統，使操作變得更加簡單易懂，使其它傳統軟件不可比擬的，采用先進的放電控制技術，具有加工修刀速度快，光潔度高等諸多特點。

◆過濾系統——采用慢走絲結構的過濾系統，過濾精度高，水的使用壽命長的特點。



◆ 潤滑系統——機床采用自動潤滑裝置，無需人工干預，實現了對機床所有直線導軌及絲桿進行潤滑，同時機床具有油路回收機構，廢油不會流向地面，確保加工區的清潔。

機床確保設備穩定性，松下閉環伺服直聯電機驅動（步進線切割采用齒輪傳動）自動檢測反饋補償，確保設備長時間精度不變。機床設備精度≤5um（慢走絲3um~5um）

控制電源是采用日本高頻放電源

      1）機床設備精度≤5um（慢走絲3um~5um）

  2）超低損耗（絲損400000mm?僅在一絲內）

  3）超光潔度 Ra≤0.6um

  該設備結構科學，操作便捷，設備長時間精度不變，而且維護成本低，價格是慢走絲的二分之一，適用于高精密產品及大型企業。

機床尺寸	mm	1680*1200*2300
機床重量	kg	2000
主軸行程（電動可調）	mm	300
電極絲直徑范圍	mm	φ0.12-0.20
機床功率	kw	≤2.3
工作臺行程	mm	400*320
工作臺面尺寸	mm	660*453
工作液槽	mm	980*550
工作臺最大承重重量	kg	500
驅動方式		交流閉環伺服驅動
加工表面粗糙度	um	Ra≤0.6
最大切削厚度	mm	320
最大切削斜度/工件厚度	degree/mm	±3°/80
最大切削速度	mm2min	≥200
多刀切割精度	mm	≤±0.0025
三刀平均切割速度	mm2min	≥80
運絲速度		變頻調速
語言界面		漢語英語俄語日語
工作液容量  （L）	190	190
