OMOO歐牧光柵尺數顯表：主要功能：歸零，預置數，分中，重呼，公/英制轉換**/相對坐標，線性誤差修正，機械原點面記憶，機械原點面檢出，
掉電記憶，尺運動方向設定，99組輔助坐標，圓弧R功能，簡易R功能，斜線分孔，等分圓，斜面功能，縮水率補償，半徑/直徑設定，函數計算器，
BCD碼輸出，RS-232-C接口，打印輸出接口。顯示位：2軸/ 3軸分辨率: 1μm、2μm、5μm、10μm**大響應速度: 60m/min保護等級: IP54輸出信
號:繼電器點位輸出功能:報警顯示、預置、基準點設置、公英制轉換中點計算、線性補償、停電記憶、半/直徑切換ZC-101轉換器輸入電壓: DC5V
±5%額定電流: 250mA輸出信號: A/B相方波**大響應速度: 60m/min分辨率: 1μm、2μm、5μm、10μm可切換工作溫度: 0℃～40℃存放溫度:
0℃～60℃   MN系列數顯表用于銑床用的二軸數顯表，廣泛用于機床設備，  銑床用的三軸數顯表，用于機床設備   車床專用數顯表  磨床專用數
顯表  火花機專用數顯表的優點:1、專業化設計，外形美觀大方2、計數頻響速度快，功能強大3、直接在數顯表上進行函數計算，方便加工4、壓鑄
合金外殼，表面電噴塑處理，防塵耐磨，屏蔽性好5、專業設計獨立電源，適應范圍廣，穩定性高，抗干擾能力強6**耐用的按鍵面板，更換簡
單方便。

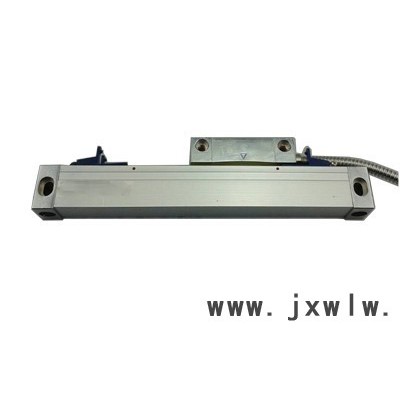

光柵尺安裝與檢測

一、安裝位置：

1.本傳感器的工作長度應大于機床的**大行程，以免將光學尺撞壞。
2.傳感器安裝平面，只要是非機械加工面，必須于傳感器尺身面加墊片或用戶自制安裝塊墊平，以保證傳感器與安裝面連接的穩定
   可靠性。
3.安裝傳感器時，傳感器的尺身與機床導軌的平行度小于0.1MM**大不超過0.15MM，當傳感尺身工作長度大于1000MM時，應加
   裝安裝塊以保證傳感器尺身與導軌的平行度。
4.讀數頭兩側面與傳感器尺身面應保證平行且對稱，讀數頭和傳感器尺身高低方向間隙在0.
8MM-1MM之間，安裝時用墊塊調整間隙，安裝后抽去墊塊。
5.信號線的固定必須考慮到全部相關移動距離，固定位置盡量在行程中央，并將多余的線扎好固定。
6．接地線聯接要右靠，用萬用表測量其接地電阻必須小于10Ω
盡可能符合阿貝原則；保證讀數頭和殼體的良好相對運動；避免直接污染，不妨礙操作使用。

二、安裝注意事項

1、傳感器開口方向必須避開鐵屑油水粉塵等的接觸污染。

2、傳感器安裝后**好再安裝一個防塵罩和尺身之間必須留有0.5MM的空隙,移動讀數頭時避免防塵罩與尺接觸.

三、檢測方法

首先應校正傳感器和導軌的平行，使之保證在０．１０ＭＭ之內．然后打開數顯箱，開動機床，觀察是否正常計數．若未計數，應
仔細檢查數顯箱和傳感器間的聯接．若計數，可將讀數頭移至殼體一端，數顯箱置零，移動讀數頭，觀察數顯箱的顯示值與標準讀
數值對照，應在誤差范圍之內．若超差，再仔細檢查安裝尺寸和位置是否符合要求．

四、維護和保養

１、傳感器和數顯表（箱）應放在干燥而溫度適宜的機床位置上。
２、對引出的電纜線應固定在機床上。
３、傳感器在使用過程中不宜任意拆卸，
４、聯接螺釘應固緊，切勿松動，以免精度走失。
５、儀器應保持清潔，開口處的防塵橡皮，如粘有砂粒廢屑等，應用軟紙揩去，注意不要揩入儀器內。經過一年的使用，對殼體內表
       面宜用干燥清潔的細紗布或棉花醮上一點酒精和乙醚混合劑拂拭，不要重揩，以防表面損壞。
