選  項  及  說  明

類  別

MNFV

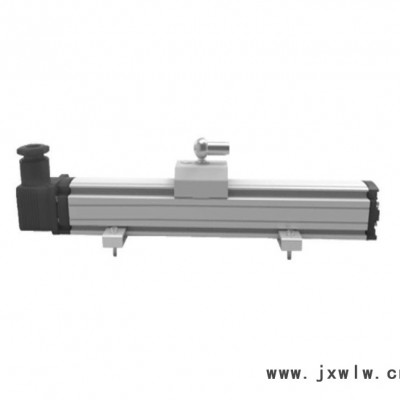

OMD系列磁致伸縮線性位移傳感器

產品類別

1

 +24VDC（±10%）

工作電壓

電氣性能部分

2

 +15VDC（±10%）

V_ _ _ _
 (電壓輸出)

[1][2]輸出形式     [3]磁環數量      [4]功能

01 = 0…10V         1 = 單磁環       0 = 正向（零點靠出線端）

05 = 0…5V                           1 = 反向（零點靠鋁材末端）

輸出方式

A_ _ _ _
 (電流輸出)

[1][2]輸出形式     [3]磁環數量      [4]功能

42 = 4…20mA        1 = 單磁環       0 = 正向（零點靠出線端）

                                     1 = 反向（零點靠鋁材末端）

  S_ _ _ _
(SSI同步輸出)

?1]數據長度    [2]輸出格式     [3]系統分辨率           [4]方向

 1 = 25Bit      B = 二進制      1 = 5μm   5 = 20μm     0 = 正向（零點靠出線端）

 2 = 24Bit      G = 格雷碼      2 = 10μm  6 = 2μm      1 = 反向（零點靠鋁材末端）

 3 = 26Bit                      3 = 50μm   7 = 1μm

                                4 = 100μm

 _ _ _ _ M
（公制單位：mm）

測量范圍：30～3000mm，也可根據客戶特殊要求訂做

測量量程

物理結構部分

C

直出電纜

出線方式

S

Hirschmann插頭（不帶電纜線）

   _

0～9（X=特殊長度，單位：米，默認3米）

_

[T] = 磁性滑塊
[F] = 懸浮滑塊

滑塊類型

標準規格

測量數據

直線位移

供應電源

+24Vdc (20.4 - 28.8Vdc)

輸入保護

極性保護至-30Vdc, 過壓保護至36Vdc

用電量

50-140mA (按量程而定)

絕緣強度

500Vdc (DC地端對機器接地端)

輸出

0-10Vdc, 10-0Vdc雙輸出, 最低負載電阻5kΩ

分辯率

無限 (取決於控制器A/D與電源紋波)

重複精度

滿量程的 < ±0.005%

非線性度

滿量程的 < ±0.01% (最大 ±90μm)

工作溫度

-40至85℃

防護級數

IP65(當正確連接上插頭時)

振盪指標

10-2000Hz / IEC標準68-2-6

沖擊指標

100g (單一沖擊) / IEC標準68-2-27 (耐久性)

更新時間

0.5ms 1200mm以內 / 1.0ms2400mm以內/ 2.0ms 4800mm以內
