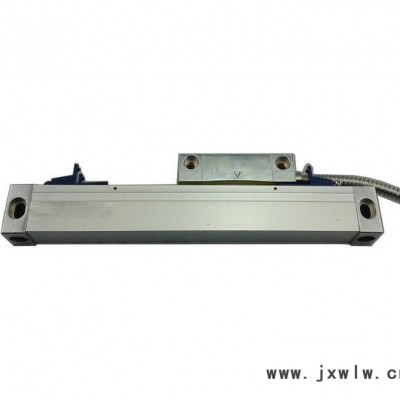

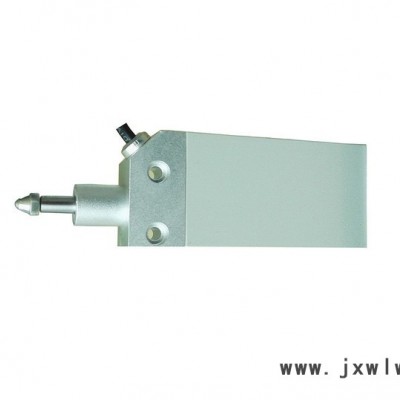

光柵尺概述：
      光柵尺通過摩爾條紋原理，通過光電轉換，以數字方式表示線性位移量的高精度位移傳感器。光柵尺主要由：讀數頭、主尺和接口組成。光柵線位移傳感器主要應用于直線移動導軌機構，可實現移動量的**顯示和自動控制，廣泛應用于機床加工和儀器的精密測量、金屬切削機床加工量的數字顯示和CNC加工中心位置環的控制。目前該產品已形成多種系列，品種齊全，制作精巧，技術精良，可供不同規格的各類機床、儀器數字化改造選用，量程從30毫米至3米，幾乎覆蓋全部金屬切削機床的行程。還可根據用戶的特殊需要進行特殊制作。

光柵尺的用途：
目前在精密機加工和精密位移測量時常采用光柵尺做為測量傳感器，其后面直接接入二次儀表，或數控系統進行位移測量。測量的精度主要有傳感器精度決定。隨著電子技術和單片機技術的發展，光柵傳感器在位移測量系統將得到更廣泛應用，并逐步向智能化方向轉化。該測量系統采用光柵移動產生的莫爾條紋與電子電路相結合來完成對位移量的自動測量，它具有判別光柵移動方向、預置初值、實現自動定位控制及過限報警、自檢和掉電保護以及誤差修正等功能。

應用范圍：
1、各類測量機構、儀器的位移測量：彈簧試驗機、三坐標機、投影儀、顯微鏡。
2、各類機床的數顯系統：車床、銑床、磨床、鏜床、鉆床、線切割、火花機等。
3、各類數控機床的配套使用：數控銑、加工中心、數控磨等。
4、可接PC、PLC用于各類自動化機構的位移測量。

光柵尺參數：

型號GCS系列

測量范圍： 0mm～1000mm
分辨率分為：1um（0.001mm）、5um（0.005mm）
單向重復精度：2um(0.002mm)
反向重復精度 3um(0.003mm)
柵距：0.02mm   柵線：50線對/mm
反應速度： 120m/min(0.005mm)    20m/min(0.001mm)
工作溫度：0-45℃
存儲溫度：-20℃-70℃
輸 出  訊 號： TTL 、EIA-422-A
供 應  電 壓： DC 5V ±5%  (另有12V，24V可選)
電纜線長：2.5m(可加長)
讀數頭滾動系統: 0M-1M 垂直式五軸承滾動系統
                          1M-3M     45°五軸承滾動系統
光學測量系統： 透射式紅外線光測量系統，紅外線波長880nm

產品特點：
1**先進的光學測量系統，采用可靠耐用的高精度五軸承系統設計， 保證光學機械系統的穩定性，優異的重復定位性和高等級測量精度。
2、傳感器采用密封式結構，超溥型（加厚型）、性能可靠，安裝、維護、保養簡易。
3、信號線采用多層隔離線網遮四罩及金屬外殼保護防水、防生銹功能。
4、光源采用進口紅外發光二極管，體積小壽命長。
5、光柵尺尺身采用鋁鑫型材，經極處理，尺頭部分采用鋅合金壓鑄，防腐防蝕。
6、采用特殊的耐油、耐蝕、高彈性及抗老化塑膠防水，防塵優異，使用壽命長。
7、具有高水平的抗干擾能力，高穩定性、高速度、耐震動。
8、傳感器采用玻璃精密計量光柵作為測量基準器，能制作各規格的高精度光柵玻璃尺。
9、停電記憶采用E2PROM，免換電池，免維護，記憶十年；   使用100萬次，是你**保障；
10、振動過濾功能：對于要求高精度的機床，因此顯示分辨率1um（0.001mm），例如磨床等在加工時所產生的振動往往都超過1um，造成顯示數值產生來回跳動，

令操作者看得眼花瞭亂。采用振動過濾器功能，利用**的數學運算，在光學尺進行實時位置采樣后，將因機床加工時所產生的跳動過濾，而顯示**的平

均位置值，令操作者更舒適地進行加工，同時減少在加工時人為的判斷誤差。
11、非線性誤差補正功能：由于機床或儀器通常要進行**度加工或測量，受限于機床或儀器本身床臺的結構及床臺的工藝制作水平以及環境溫度、濕度等影響，

往往也達不到加工或測量的要求，因此必需以光學尺將磨床的**度提升至可能的**高極限。產品內置了在CNC機械中被普遍使用的非線性誤差補正，將用

戶的機床或儀器，提升至可能的**高極限。
