等離子源	根據客戶要求的等離子電源而定
工具凈重	500Kg
產地	山東
產品別名	相貫線數控三軸兩聯動切割機
電流	交流
絕緣等級	F
空載電壓	380V
控制方式	數控
類型	微束等離子焊機,等離子切割機,直流等離子焊機,交流等離子焊機
頻段	高頻
頻率	30
驅動形式	自動
認證	IOS9001
售后服務	一年保修
輸出電流調節范圍	20
輸入電壓	380V
外殼防護等級	IP55
外形尺寸	根據客戶要求而進行定制
效率	高，精度準確
用途	切割
最大切割厚度	150mm
執行質量標準	國標
作用對象	金屬
作用原理	逆變
品牌	機鋒
型號	JF-CNC2014
加工定制	是
額定輸入電源容量	180

一、機型特點

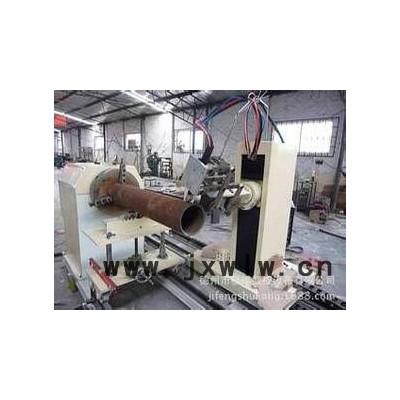

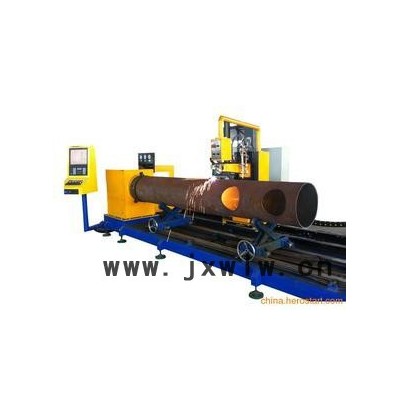

??為滿足用戶進行圓管的相貫線切割機，我公司研發生產了專用數控相貫線切割機。

??其**：適用于大批量專業相貫線切割；生產效率高，切割穩定，精度好。

??專用數控相貫線切割機功能：

??1、能在主管上切割多個不同方向、不同直徑的圓柱相貫線孔，滿足支管軸線與主管軸線偏心和非偏心的垂直相交的條件。

??2、能在支管端部切割圓柱相貫線端頭，滿足支管軸線與主管軸線偏心和非偏心的垂直相交、傾斜相交的條件。

??3、能在圓管端部切割斜截端面。

??4、能在圓管上切割焊接彎頭，“蝦米節”兩端斜截?cái)嗝妗?

??5、能切割與環形主管相交的支管相貫線端頭。

??6、能切割變角度坡口面。

??7、能在圓管上切割方孔、腰形孔。

??8、能進行鋼管截?cái)唷?

??二、基本配置

??機械部分

??1、切割機主機導軌長度?3000mm（可3米/節加長）

??2、相貫線部件導軌長度?3000mm（可3米/節加長）

??3、數控割炬?1套

??4、自動點火?1套

??5、氣路管帶裝置?1套

??6、縱向驅動方式?齒輪齒條

??7、管路傳動方式?橫向拖鏈

??8、火焰切割氣體?氧**（或氧、丙烷）

??9、等離子?可選配達到切割壁厚的等離子電源

??電控部分

??10、數控系統?北京斯達峰5軸控制系統

??11、驅動系統/電機?國產或選配進口

??三、主要技術指標

??切割范圍?1**大有效切割直徑?1000mm

??2**小有效切割直徑?30mm

??（本機型基本配置有效切割管子直徑：60-600mm、可按照用戶特殊要求定制管徑）

??切割指標?3、數控火焰切割壁厚?6－80mm

??4、數控等離子切割壁厚?根據等離子電源決定

??機器性能?5、割炬升降距離?230mm

??6、整機運行速度?0-3500mm/min

??7、設定速度誤差?≤±5％
