技術參數

應 用

1 能直接從斜面、曲面等不規則形狀面穿入加工。

2 能加工不銹鋼、淬火鋼、硬質合金、銅、鋁等各種導電材料。

3 能蝕除折斷在工件中的鉆頭、絲錐而不損壞原孔或螺紋。

4 使用純凈水或自來水為加工冷卻液。

5 用戶輸入的加工孔信息系統通過文件形式保存在系統的存儲介質中，以供用戶多次使

用，避免關閉電源后頻繁輸入。且可以保存多個加工孔信息，可對原有的加工孔重新編輯并保存。

6 在未加工狀態下可以在孔位示意區域顯示加工軌跡線，模擬加工順序。

7 在多孔加工過程中可強行退出當前孔的加工而轉到下一個孔進行加工。

8 在加工過程中，如需更換電極，只需點擊【換電極】按鈕，系統Z軸自動上升一定位置，

手動更換電極后，再次點擊此按鈕恢復加工狀態。方便高效。

9 針對多個孔加工,數控系統可用兩種方式添加孔信息：(1). 逐個添加孔信息，適合零散、

無規則分布孔的添加。(2). 公式添加孔信息，適合具有一定分布規則的孔信息。孔信息可根據加工的需要，隨時更改、添加、刪除，并且能夠調整孔的加工順序。

功 能

施爾特數控穿孔機具備：一鍵加工、電極修正、精度定深、自動抬刀、電壓可調、加工暫停、

恢復記憶、靠邊定位、端面確定、數字采樣等功能。

特 點

1. 床身結構：箱型設計與周密肋骨支撐,HT250高及樹脂砂鑄件,床身厚、剛性好、不變型。

2. 直線導軌：臺灣上銀直線導軌，全行程支撐設計，精密保持更持久。

3. 精密滾珠絲杠：XYZ配置漢江C3級精密滾珠絲杠。

4.  X、Y電機：大慣量交流伺服電機驅動，進一步提升機床加工精度，先進的

無阻尼防護， 無須反向間隙補償；防止機床爬行。

5. Z軸電機：采用818直流伺服馬達，升降速度快，靈敏度高。

6. 便捷工作臺：移動式雙條板工作臺支架夾具，有利于工件裝夾,減少功耗。

7. 臺灣三軸數控系統：該數控系統采用編碼器/播放器架構，數控編碼器實現數

控工藝數據庫文件，CAD.G代碼等工程文件管理。

8. 旋轉頭：國佳磚利旋轉頭，應用硬質合金端面密封技術，保證長時間不漏水。

9. 工作臺：采用0級高精度大理石。

10. 潤滑系統：便捷的油路潤滑方式，安全可靠，維持機械運動起到充分的潤滑,

更好的保持機床精度和延長機床使用壽命。

11. 電路系統：模塊化設計，機床電器、高頻電源、數控系統，科學整合。整機

結構緊湊，布局合理，抗干擾性強，可靠性好，環保、節能、符合人機工程學

規范，強調易人性化標準。

12. 脈沖電源：高性能、大功率，有效實現高效率、微孔加工，并可高效加工各

類模具鋼、鋁材、銅材、鋁合金、鈦合金，硬質合金、導電陶瓷、超導熱材料。

13. 電控檢測：系統控制板全部器件嚴格老化篩選。滿負荷 40℃，連續100小

時；沖擊負荷50℃，斷續100小時。

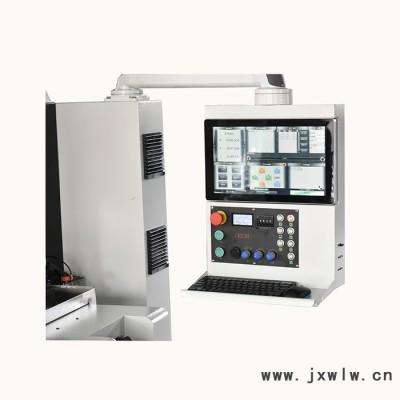

14. 控制主機：（1）工業控制計算機內部充足的硬件配置：能有效實現，編程、

控制分時一體完成；加工軌跡實時跟蹤及顯示。（2）主機性能穩定，可以實現365天連續不間斷工作。且配置有，RS232接口、USB接口、網卡接口、鍵盤及鼠標。

15. 顯示屏：抗干擾21寸觸摸屏。工業專用進口觸摸屏，分辨率高，抗電磁干

擾，加工過程中，清晰跟蹤顯示加工軌跡，徹底解決花屏、抖屏、黑屏現象。
