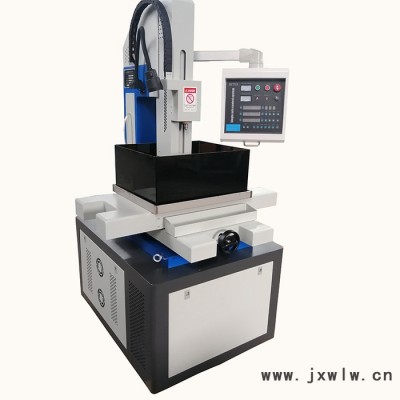

規格型號

SET-703

SET-705

工作臺尺寸

320*420mm

650*1100mm

X-Y軸行程

300*400mm

500*800mm

主軸伺服行程

400mm

600mm

主軸頭行程

300mm

500mm

主軸頭轉速

20-120rpm

20-120rpm

導向器與工作臺距離

400mm

500mm

夾持電極直徑

0.3-3mm

0.3-3mm

輸入功率

3kw

3kw

電源輸入方式

380/50 V/HZ

380/50 V/HZ

主機重量

650kg

2600kg

主機外型尺寸

1060*750*1700

2000*1900*1700

1

能直接從斜面、曲面等不規則形狀面穿入加工。

2

能加工不銹鋼、淬火鋼、硬質合金、銅、鋁等各種導電材料。

3

能蝕除折斷在工件中的鉆頭、絲錐而不損壞原孔或螺紋。

4

使用純凈水或自來水為加工冷卻液。

5

主軸升降和二次升降均采用臺灣直線導軌和滾珠絲桿，較好的保證了加工精度。

6

主軸升降采用細分步進電機驅動，實現快速升降，機頭行程電動控制。

7

電機旋轉頭采用鎢鋼耐磨片及多重防水結構，保證夾頭旋轉同心度。

8

Z軸最大行程400mm,可一次裝夾500mm的長電極，電極管浪費較低。

9

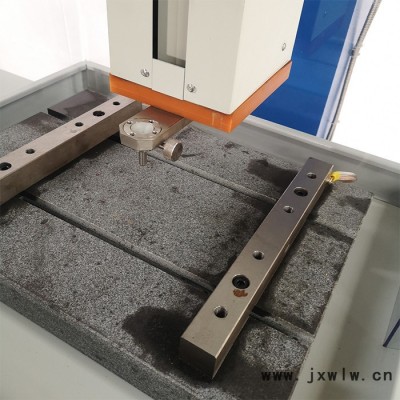

工作臺X、Y軸配有光柵數顯，分辨率0.005mm。

10

最大加工深徑比為300:1

11

最大穿孔速度為30-60mm/rpm

12

具有精度定深功能。

13

數字高頻替換傳統模擬高頻，更準；PWM專用脈沖發出口，取消撥碼開關，更穩；高頻軟啟動功能，加工表面無毛刺。

14

具有定深功能：使用編碼盤計數，a、b相正交解碼，抗干擾能力強，定深更準。

15

具有一鍵加工功能：打孔只需一鍵。

16

具有智能抬刀功能：設置工件厚度，工件打穿，一鍵加工結束，自動抬到工件表面。

17

限位功能：碰到下限位自動升到頂，中途想換銅管，只需按換銅管功能，同樣也直接升到頂。
