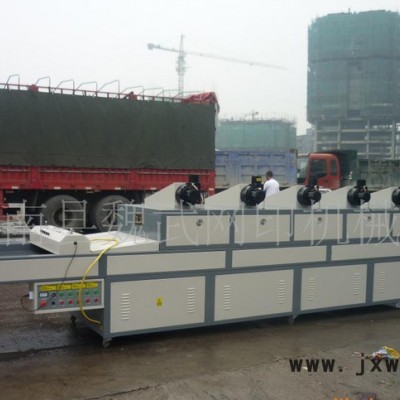

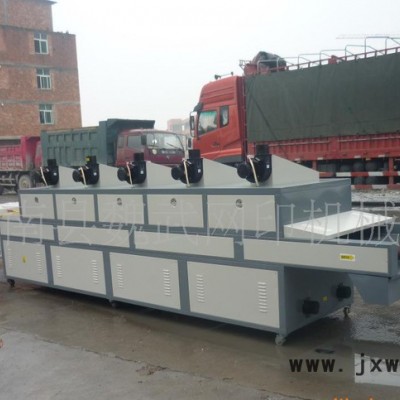

XB-6000A5帶皺紋UV光固機

使用說明書

感謝您購買新豹牌產品,此說明書主要是說明在安裝及操作時的一些必要的注意事項.

在操作之前,請先閱讀本說明書,以充分了解本產品之操作程序,請妥善保管好說明書以便可隨時參考.

*光固機適用范圍,特點及結構

*光固機規格及安裝調試

*維修也保養

溫州征豹網印機械有限公司<魏武機械廠>

地址:溫州蒼南龍港鎮洪宮122號

電話:0577-68663078    傳真057768663078                                     手機13958757122

光固機適用范圍,特點及結構

                                                                     一,適用范圍及工藝

   本機為VU油墨印刷,冰花.發泡.磨砂.皺紋.折光.水晶.雪花.冰點專業型設備,適用于UV感光性涂料,油墨,粘著劑的涂裝,印刷于各種材料表面的涂裝在瞬間硬化干燥,用于印刷方面;平板印刷,網板印刷,自粘商標,金屬名牌,軟硬PC,PVCABS,PS,扣板,玻璃,電子元件,單面電路板光敏阻焊劑等,涂裝方面;木材邊面光亮涂裝,紙張,塑料地磚,PU合成皮上光等.

二,本機特點

  1.光源系統:本設備(普通型)采用可以輻射強烈長波紫外線的高壓汞燈,UV能量高且穩定;采用高強度,寬幅面紫外線燈,其強度是普通燈的2-3倍,但電能損耗相同.可用于各種感光性材料的干燥硬化,其硬化速度極快,干燥后能使印件表面達到高硬度高光澤耐溶劑的效果.

  2.傳送系統:傳送采用鐵氟龍進口網帶,設有無級調速,運轉平穩,且有傳送網松緊調節和自動糾偏裝置,使忘帶更容易被調節.

  3.反射系統:本機采用進口鏡面耐高溫,聚光反射器,紫外光經反射后分布均勻,使固化平面形成3條光帶，充分利用能量,固化質量好,效率高.

  4.冷卻系統:采用橫向隔熱方式降溫,低噪音離心式通風機直接吸熱裝置,可使機內溫度不至過高,保護變壓器及燈管.(或根據客戶需要加裝濾光裝置)

  5.保護系統:為操作安全方便,設有自動控溫系統,并且采用連鎖控制,以防機內溫度過高,對設備造成損壞.

  6.照射距離可以調節.(客戶要求調節范圍)

三.本機結構

   機體包括機身,機架兩部分皆采用金屬制作,機身機柜系鐵板壓制成,機架系巨型鋼焊接,結構合理表面應用噴塑之工藝,美觀高雅.

光固機規格及安裝調試

一,規格

(1)總功率:380V50HZ30KW      (2)排風功率:2600W

(3)傳動功率:220W              (4)輸送網寬:800mm

(5)輸送網速:0-30m/min         (6)輸送網高度:780mm

(7)進料口高度:50mm           (8)進料口長度:1000mm

(9)出料口長度:400mm          (10)有效照射寬度:800mm

(11)燈管功率數量:高壓汞燈5.6Kw/5支,長826mm

引皺燈:40W900mm:4支

(12)外型尺寸:6000x1020x1500mm

(13)機器總重量:約750kg

二,安裝于調試

   1,該機安裝要求廠房通風,干燥無腐蝕性介質,水平放置,無需外界排風系統.

  2,傳動網采用鐵氟龍網制成,美觀耐用,噪音小,當傳動過松或過緊,影響正常工作時,可以調節進出料口被動輥兩端的調節螺旋栓使之松緊適宜.

  3.安裝高壓汞燈

1)打開側門.

2)操作者在裝燈前應帶上清潔的細沙手套,用脫脂棉泌上含量99﹪的工業酒精,擦凈高壓汞燈表面和反向器內表面.

3)松開燈管卡緊裝置,將燈管兩端帶防護套處插入夾緊機構的圓弧中,輕輕擠緊,然后手握中部,慢慢轉動汞燈,使汞燈中部的抽氣尾向上,將燈管引線接在與其對應的兩接線柱上.

4)調整好燈罩高度后關好側門.

4.選擇于安裝引風機:該機如安裝在無公用通風系統廠房時,須安裝引風機,以排出廠房氣味,本機排風量為2800㎡/h。（注：排風管道長度應不超過5米，以減少風阻對設備的影響.）

5.本機外接電源為380V,50HZ,三相四線制,必須牢固接在本機配電盤的1,2,3,0位置上,用戶如外接過流保護裝置,其額定工作電流不應低于本機配電盤上所裝斷路器的額定工作電流.對于本機外接過流保護不應低于80A,電源線不能低于10平方.(注:1.2.3為三相火線,0為零線.)本機必須可靠接地,地線端子位于配盤處否則傷及人身安全!

6,在給機送電前,必須檢查(可能在運輸過程中造成的)個電器元件是否有松動,脫落,甚至短接情況,發現問題及時糾正恢復.

在確定安裝準確無誤后,請您按以下順序操作本機:

1,外接電源為380V三相四線,并接連牢固無誤后,合上電源閘刀開關送電,相序指示應點亮,以確保風機運轉方向正確,如不點亮,將輸入電源任意兩相對調即可.

   2,在確定面板上所有開關都處于放松狀態,(即斷開)并且調速旋于0端后,逆時針方向按下總電源控制按鈕(1)電源指示燈亮.

   3.變頻調速器控制所需速度(根據客戶要求設定附說明書).

   4.溫控表顯示當前溫度(本汲溫控系統只是作為風機開關,是控制燈管預熱時間的參考值.)當所顯溫度達到或超出所設定溫度后風機自動開啟,此時風機必須正轉,向外排風,如反轉斷電后將電源輸入1.2.3任意兩相對調,確定正轉后開始工作.

   (注:用戶需參考溫控表說明書設定所需溫度,其內部參數出廠前已調好,請勿隨意改動.)

   5.按下燈開關,燈管開始工作.(請按下效率開關后在啟動燈管,能全功率啟動燈管,待燈管電流降至正常工作電流后再任意調整功率.)

  (注:開燈順序一燈打開,待電流降至正常工作電流后在開啟另一支燈以次類推,)

  6.計時器所計為燈管的使用時間(內部參數出廠時已設定好,請勿改動),當達到內部設定時間后,燈管自動熄滅,提示您燈管安全照度壽命已達到,當更換新管后只需按下(復位鍵)八秒鐘,計時器就自動復位重新開始計時.

  7.根據客戶需要開啟紅外線(IR)按鈕，引皺燈(MK)按鈕

  8.當燈管達到正常工作電流,溫度達到設定溫度后,可對物件進行固化.(注:物件固化過程中,用戶可根據固化情況設定所需溫度;速度;調節燈罩高低;選擇所開燈管數量,以達到工作效率高,固化效果好的最佳工作狀態.)

  9.停機時應先關燈,待溫度降至室溫后在停轉動,然后關閉總電源按鈕(0).

操作本機時應注意:

1) 開機前,應蓋好側蓋及電柜門.

2) 開機后,不允許停止內外引風,不允許關閉機內風機開關.

3) 在機器運行時,由于偶然原因?qū)е聶C器電源斷開,排風機停排風后,應立即排除故障再重新啟動風機,以免過熱損壞網帶和燈.

4) 接地線是否接地良好.

5) 風機不正常時,切勿使用,以免燒毀燈裝置.

6) 在拆換紫外燈時,不要用手觸摸燈管,以防在紫外燈上造成黑斑,影響發光效率,必須佩帶干凈手套進行安裝.

7) 關閉紫外燈管后馬上重新啟動,紫外燈不亮是正?，F(xiàn)象,待紫外燈冷卻后方可重新點亮.

8) 為防止紫外燈過早老化,也可根據時間轉變角度使用,關燈后不能馬上切斷總電源,須待機器自動關機后在切斷總電源.

9) 當傳動輥在轉動過程中有輕微的跳動時,請及時將傳動輥兩端的緊密螺絲旋緊.

10) 當機器發生嚴重故障時,請及時通知廠家或經銷商,切勿自行打開機箱

維修與保養

為提高機器的使用壽命,應做好以下各項:

1,燈管及反射罩,每月擦一次,使之清潔.

2,機內電器線路不得任意變動,機內,機外風機不得缺相及反轉.

3.機械電器部分出現故障,應找專業人員維修,其他人員不得擅自拆卸.

4.注意網帶拉伸程度.

5,鏈條軸承偏面有注油嘴,一月小時注入黃油一次.

TCGF玻纖網帶使用及調整

1,使用:網帶在運行時不得曲折網帶,安裝時不得強行拉扯,當網帶連接好后,小心調整張力,以機器運轉時能帶動網即可,張力過大將使網產生跑偏,接頭斷裂,包邊斷裂等一系列損壞,新網要預熱機器,當網帶運行邊軟后,在仔細微調張力,以保持網帶不跑偏,并能在有正常負載的情況下運轉,然后老化運行2小時.調試關機時,必須先關閉熱源,然后保持網帶繼續運行10分鐘后關機.

2.調整:網帶松與緊都易造成網跑偏起折,加速網帶磨損,疲勞,增加電機負荷,在回程圈路中主動,被動軸前后位置不水平,則網帶將張力小(松側)的一邊跑,網帶跑偏后可通過調節松緊鑼稈調節.(小幅度調節),網總是朝松側跑偏.

日保養

1,打掃表面灰塵,保持機體干凈.

2.啟動機器時,檢查風機,電機運轉是否正常,有無異常聲音,如有立即關閉機器通知維修工檢查.

3.開燈后檢查UV燈管是否都已點亮,電流表指示如果發現有沒點亮的,通知維修工檢修.

月保養

1. 檢查通風口是否堵塞,并清理積塵.

2. 檢查燈電流是否正常,線路是否老化.

3. 檢查風機,電機是否正常,電機調速是否能夠滿足工作要求.

4. 傳動鏈條加油,鏈輪加油.

5. 打掃內腔灰塵.

6. UV燈管的光強是否還能達到工作標準,燈管是否老化.

半年保養

1檢查線路及開關是否正常.

2,電機變速箱加油.

3.變壓器絕緣不少于5兆歐,如達不到,必須把變壓器重新干燥.

4,反光罩用柔軟碎布沾酒精擦干凈.

5,傳動軸,鏈輪有無松動,兩鏈輪是否垂直.

6.網帶松緊度是否合適.
