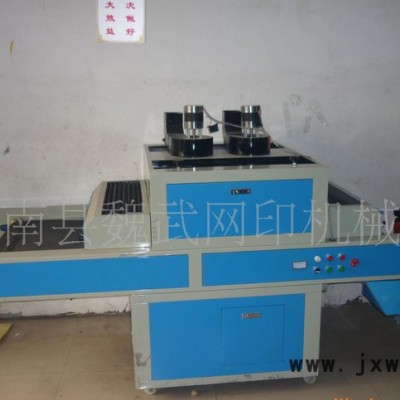

XB-3500A2帶皺紋UV光固機

使用說明書

                                                                     一,適用范圍

   本機主要有低溫控制系統適用于易變形易收縮易變色怕高溫以及產品質量要求高的加工UV感光性涂料,油墨,粘著劑的涂裝,印刷于各種材料表面的涂裝在瞬間硬化干燥,用于印刷方面;平板印刷,網板印刷,自粘商標,金屬**,軟硬PC,PVCABS,PS,扣板,玻璃,電子元件,單面電路板光敏阻焊劑等,涂裝方面;木材邊面光亮涂裝,紙張,塑料地磚,PU合成皮上光等.

二,本機特點

  1.光源系統:本設備(普通型)采用可以輻射強烈長波紫外線的高壓汞燈,UV能量高且穩定;采用高強度,寬幅面紫外線燈,其強度是普通燈的2-3倍,但電能損耗相同.可用于各種感光性材料的干燥硬化,其硬化速度極快,干燥后能使印件表面達到高硬度高光澤耐溶劑的效果.

  2.傳送系統:傳送采用鐵氟龍進口網帶,設有無級調速,運轉平穩,且有傳送網松緊調節和自動糾偏裝置,使忘帶更容易被調節.

  3.反射系統:本機采用進口鏡面耐高溫,聚光反射器,紫外光經反射后分布均勻,使固化平面形成3條光帶，充分利用能量,固化質量好,效率高.

  4.冷卻系統:采用橫向隔熱方式降溫,低噪音離心式通風機直接吸熱裝置,可使機內溫度不至過高,保護變壓器及燈管.(或根據客戶需要加裝濾光裝置)

  5.保護系統:為操作安全方便,設有自動控溫系統,并且采用連鎖控制,以防機內溫度過高,對設備造成損壞.

  6.照射距離可以調節.(客戶要求調節范圍)

三.本機結構

   機體包括機身,機架兩部分皆采用金屬制作,機身機柜系鐵板壓制成,機架系巨型鋼焊接,結構合理表面應用噴塑之工藝,美觀高雅.

光固機規格及安裝調試

一,規格

(1)總功率:380V50HZ14KW      (2)排風功率:1700W

(3)傳動功率:220W              (4)輸送網寬:800mm

(5)輸送網速:0-30m/min         (6)輸送網高度:780mm

(7)進料口高度:50mm           (8)進料口長度:1000mm

(9)出料口長度:500mm          (10)有效照射寬度:800mm

(11)燈管功率數量:高壓汞燈5.6Kw/2支,長826mm

(12)外型尺寸:3500x1020x1400mm

(13)機器總重量:約650kg

二,安裝于調試

   1,該機安裝要求廠房通風,干燥無腐蝕性介質,水平放置,無需外界排風系統.

  2,傳動網采用鐵氟龍網制成,美觀耐用,噪音小,當傳動過松或過緊,影響正常工作時,可以調節進出料口被動輥兩端的調節螺旋栓使之松緊適宜.

  3.安裝高壓汞燈

1)打開側門.

2)操作者在裝燈前應帶上清潔的細沙手套,用脫脂棉泌上含量99﹪的工業酒精,擦凈高壓汞燈表面和反向器內表面.

3)松開燈管卡緊裝置,將燈管兩端帶防護套處插入夾緊機構的圓弧中,輕輕擠緊,然后手握中部,慢慢轉動汞燈,使汞燈中部的抽氣尾向上,將燈管引線接在與其對應的兩接線柱上.

4)調整好燈罩高度后關好側門.

4.選擇于安裝引風機:該機如安裝在無公用通風系統廠房時,須安裝引風機,以排出廠房氣味,本機排風量為2800㎡/h。（注：排風管道長度應不超過5米，以減少風阻對設備的影響.）

5.本機外接三相四線制,必須牢固接在本機配電盤的1,2,3,0位置上,用戶如外接過流保護裝置,其額定工作電流不應低于本機配電盤上所裝斷路器的額定工作電流.對于本機外接過流保護不應低于80A,電源線不能低于10平方.(注:1.2.3為三相火線,0為零線.)本機必須可靠接地,地線端子位于配盤處否則傷及人身安全!

6,在給機送電前,必須檢查(可能在運輸過程中造成的)個電器元件是否有松動,脫落,甚至短接情況,發現問題及時糾正恢復.

在確定安裝準確無誤后,請您按以下順序操作本機:

1,外接電源為380V三相四線,并接連牢固無誤后,合上電源閘刀開關送電,相序指示應點亮,以確保風機運轉方向正確,如不點亮,將輸入電源任意兩相對調即可.

   2,在確定面板上所有開關都處于放松狀態,(即斷開)并且調速旋于0端后,逆時針?lè)较虬聪驴傠娫纯刂瓢粹o(1)電源指示燈亮.

   3.變頻調速器控制所需速度(根據客戶要求設定附說明書).

   4.溫控表顯示當前溫度(本汲溫控系統只是作為風機開關,是控制燈管預熱時間的參考值.)當所顯溫度達到或超出所設定溫度后風機自動開啟,此時風機必須正轉,向外排風,如反轉斷電后將電源輸入1.2.3任意兩相對調,確定正轉后開始工作.

   (注:用戶需參考溫控表說明書設定所需溫度,其內部參數出廠前已調好,請勿隨意改動.)

   5.按下燈開關,燈管開始工作.(請按下效率開關后在啟動燈管,能全功率啟動燈管,待燈管電流降至正常工作電流后再任意調整功率.)

  (注:開燈順序一燈打開,待電流降至正常工作電流后在開啟另一支燈以次類推,)

半功率時工作電流為:燈I:2.9A

全功率時工作電流為:燈I:5.6A

  6.計時器所計為燈管的使用時間(內部參數出廠時已設定好,請勿改動),當達到內部設定時間后,燈管自動熄滅,提示您燈管安全照度壽命已達到,當更換新管后只需按下(復位鍵)八秒鐘,計時器**自動復位重新開始計時.

  7.根據客戶需要開啟紅外線(IR)按鈕，引皺燈(MK)按鈕

  8.當燈管達到正常工作電流,溫度達到設定溫度后,可對物件進行固化.(注:物件固化過程中,用戶可根據固化情況設定所需溫度;速度;調節燈罩高低;選擇所開燈管數量,以達到工作效率高,固化效果好的**工作狀態.)

  9.停機時應先關燈,待溫度降至室溫后在停轉動,然后關閉總電源按鈕(0).

操作本機時應注意:

1) 開機前,應蓋好側蓋及電柜門.

2) 開機后,不允許停止內外引風,不允許關閉機內風機開關.

3) 在機器運行時,由于偶然原因?qū)е聶C(jī)器電源斷開,排風機停排風后,應立即排除故障再重新啟動風機,以免過熱損壞網帶和燈.

4) 接地線是否接地良好.

5) 風機不正常時,切勿使用,以免燒毀燈裝置.

6) 在拆換紫外燈時,不要用手觸摸燈管,以防在紫外燈上造成黑斑,影響發光效率,必須佩帶干凈手套進行安裝.

7) 關閉紫外燈管后馬上重新啟動,紫外燈不亮是正?，F(xiàn)象,待紫外燈冷卻后方可重新點亮.

8) 為防止紫外燈過早老化,也可根據時間轉變角度使用,關燈后不能馬上切斷總電源,須待機器自動關機后在切斷總電源.

9) 當傳動輥在轉動過程中有輕微的跳動時,請及時將傳動輥兩端的緊密螺絲旋緊.

10) 當機器發生嚴重故障時,請及時通知廠家或經銷商,切勿自行打開機.

TCGF玻纖網帶使用及調整

1,使用:網帶在運行時不得曲折網帶,安裝時不得強行拉扯,當網帶連接好后,小心調整張力,以機器運轉時能帶動網即可,張力過大將使網產生跑偏,接頭斷裂,包邊斷裂等一系列損壞,新網要預熱機器,當網帶運行邊軟后,在仔細微調張力,以保持網帶不跑偏,并能在有正常負載的情況下運轉,然后老化運行2小時.調試關機時,必須先關閉熱源,然后保持網帶繼續運行10分鐘后關機.

2.調整:網帶松與緊都易造成網跑偏起折,加速網帶磨損,疲勞,增加電機負荷,在回程圈路中主動,被動軸前后位置不水平,則網帶將張力小(松側)的一邊跑,網帶跑偏后可通過調節松緊鑼稈調節.(小幅度調節),網總是朝松側跑偏.
