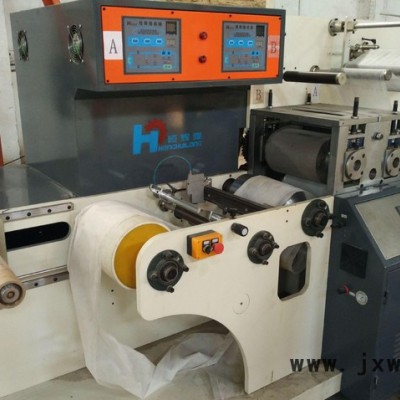

HHL-HM900S單工位噴膠復合機

一、概述

                  HHL-HM900S型單工位噴膠復合機，設備主要適用于無紡布與紙復合的加工生產設備，該機具有復合速度快，能耗低，空氣污染小等特點。

                  本機由：無紡布放卷單元---紙放卷單元---噴膠復合單元---收卷單元,電氣控制系統及相應氣動控制儀表等組成。

二、主要技術參數

⊙基材寬幅：                                   800mm

⊙整機機械總功率       ：                     ~18kw

⊙復合速度：180m/min（速度取決于所用基材的特性、厚度均勻性特性及其它）

⊙機械速度：                               210m/min

⊙冷卻方式：                  水冷卻

⊙放卷**大直徑： Φ800mm

⊙收卷**大直徑： Φ800mm

⊙紙筒**大長度：   800mm

⊙紙筒規格：       內徑Φ76mm×外徑Φ92mm

⊙收放卷氣脹軸外徑：Φ74mm

⊙導輥長度：       800mm

⊙涂膠有效寬度：   750mm

⊙張力控制范圍：   1~15kg/全幅寬

⊙張力控制精度：   ±0.5kg/全幅精度

⊙糾偏控制精度：    ±0.1mm

三、主要配置清單

?張力系統：        主要器件進口，自主開發

?可編程控制器：    日本三菱FX3U系列高端智能型PLC

?DA及AD模塊：   日本三菱FX3U列模擬量數字輸入輸出模塊

?人機界面：        臺灣（彩色7寸）1臺

?主機驅動器：   日本安川高性能矢量變頻器

?主機驅動電機：  4KW西門子變頻電機

?整臺伺服電機：    伺服電機

?整機驅動器：   伺服驅動器

?高性能糾偏:  1套

?供膠膠機,膠槍 ：   客戶自配

?水冷機: 水冷機1臺

?精密調壓閥：       日本SMC精密調壓閥

?其它氣動元件：     臺灣Airtac氣動元件

?鋁導輥：           低啟動轉矩精密硬面鋁導輥

?低壓電器：        法國施耐德
