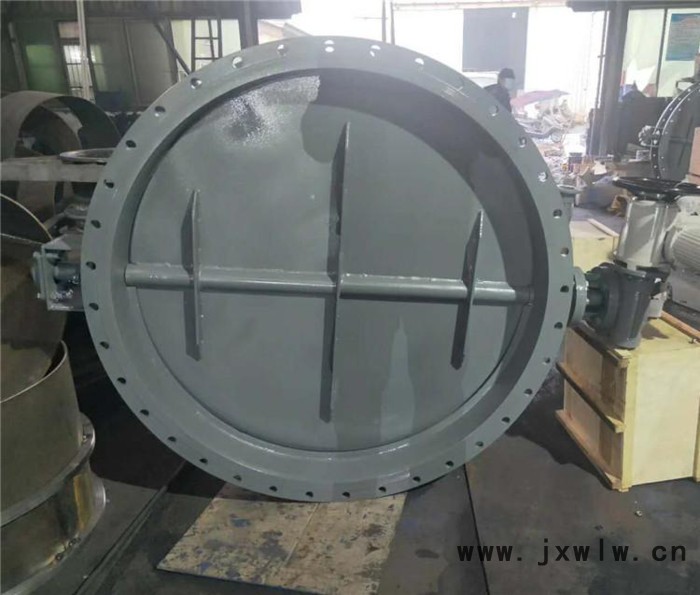

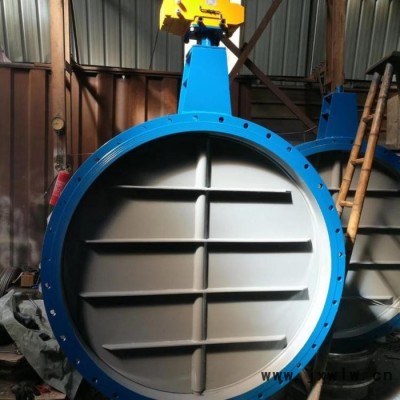

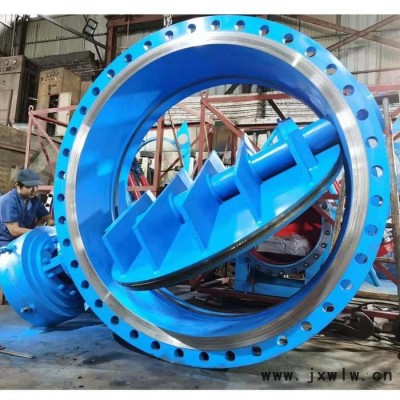

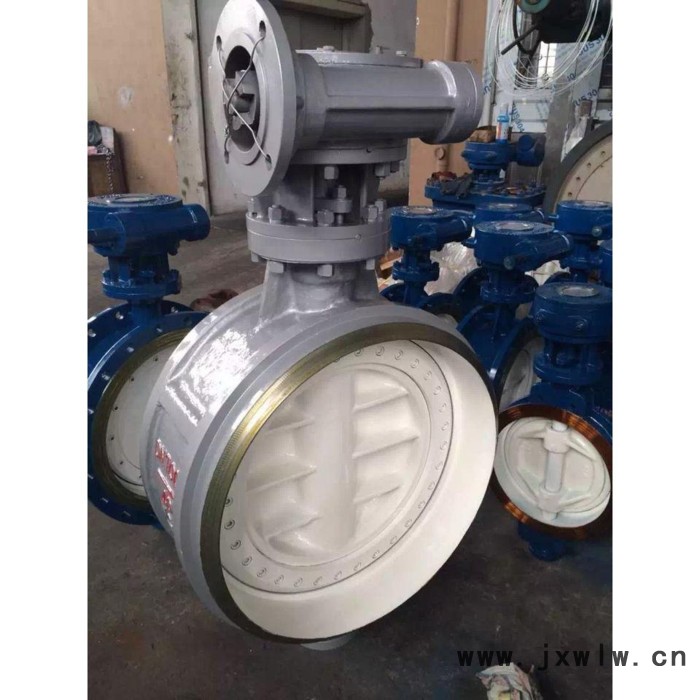

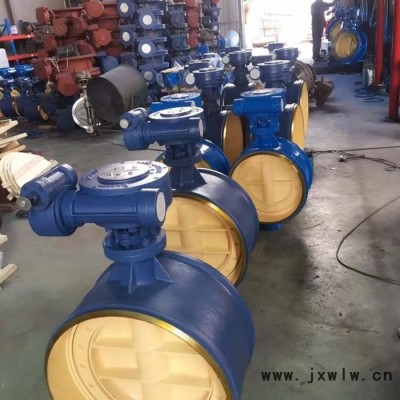

D647H/X焊接式密封蝶閥

一、技術參數：

產品名稱：焊接式密封蝶閥

產品型號：D647H/X-2.5C

產品規格：DN200-DN3000

二、產品說明：

焊接式密封蝶閥也叫作高性能蝶閥， 該產品和金屬硬密封蝶閥基本相同，只是閥門在連接的時候是焊接在管道上面，而不是和法蘭連接的。主要適用于水廠、電廠、鋼廠冶煉、化工等工程。尤其適用于鋼廠煤氣管路上,作為調節和截流設備使用。和中線蝶閥相比，雙偏心蝶閥壽命更長， 工作穩定性好，和其它閥門相比， 口徑越大材料越輕，成本**更低。焊接式密封蝶閥在單偏心蝶閥的基礎上進一步改良。其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。刮擦的大幅度降低、同時還使得雙偏心蝶閥也可以采用金屬閥座、提高了蝶三、產品特點：

1 設計合理,結構緊湊,裝拆容易,便于維修。

2 采用偏心結構,減少密封圈的摩擦,延長閥門使用壽命。

3 完全密封,泄漏很低?？梢杂糜诮財嗝簹夤艿赖慕橘|。??

4 更換閥板密封圈、蝶板,轉軸等材質,可適用多種介質和不同溫度。

四、使用問題

1、由于多層軟硬疊式密封圈固定在閥板上，當閥板常開狀態時介質對其密封面形成正面沖刷，金屬片夾層中的軟密封帶受沖刷后，直接影響密封性能。

2、受結構條件的限制該結構不適應做通徑DN200以下閥門，原因是閥板整體結構太厚，流阻大。

3、因襯膠蝶閥的原理，閥板的密封面與閥座之間的密封是靠傳動裝置的力矩使閥板壓向閥座。正流狀態時，介質壓力越高密封擠壓越緊。當流道介質逆流時隨著介質壓力的增大閥板與閥座之間的單位正壓力小于介質壓強時，密封開始泄漏。

4，高性焊接式蝶閥，

其特征在于：所述閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。

閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。

采用軟性T型兩側多層不銹鋼片組成密封圈，具有金屬硬密封和軟密封的雙重優點，無論在低溫和高溫情況下，均具有零滲漏的密封性能。試驗證明池正流狀態（介質流動方向與蝶板轉動方向相同）時，密封面的壓力是傳動裝置的力矩和介質壓力對閥板的作用產生的。正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊，密封效果越好。

當逆流狀態時，閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座。隨著反向介質壓力的增大，閥板與閥座之間的單位正壓力小于介質壓強時，調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用。

因此本實用新型不像現有的技術那樣，在閥板上安裝軟硬多層密封圈，而是直接安裝在閥體上，在壓板和閥座中間增設調節環是十分理想的雙向硬密封方式。它將可取代閘閥、及球形閥
