非標,蝶閥,插板閥,刀閘閥,球
普通會員
產品價格￥130.00元/臺
產品品牌正宣（浙江）閥門有限公司
最小起訂≥1 臺
供貨總量99 臺
發貨期限自買家付款之日起 10 天內發貨
瀏覽次數804
企業旺鋪http://phghmym.com/index.php?homepage=zxzjfm
更新日期2021-11-11 14:21
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
聯 系 人：劉寶(先生) 銷售經理
聯系固話：
聯系地址：中國浙江省溫州市永嘉縣 浙江省溫州市永嘉縣甌北街道東甌工業區
品牌： |
正宣（浙江）閥門有限公司 |
所在地： |
浙江 溫州市 |
起訂： |
≥1 臺 |
供貨總量： |
99 臺 |
有效期至： |
長期有效 |
標準： |
國標 |
材質： |
不銹鋼 |
| 標準 | 國標 |
|---|---|
| 材質 | 不銹鋼 |
| 工作溫度 | 常溫 |
| 公稱通徑 | 100 |
| 連接形式 | 法蘭 |
| 流動方向 | 單向 |
| 適用介質 | 水、蒸汽、油品 |
| 用途 | 截止 |
| 壓力環境 | 常壓 |
| 品牌 | 正宣 |
| 型號 | D963H-25 |
| 通道位置 | 直通式 |

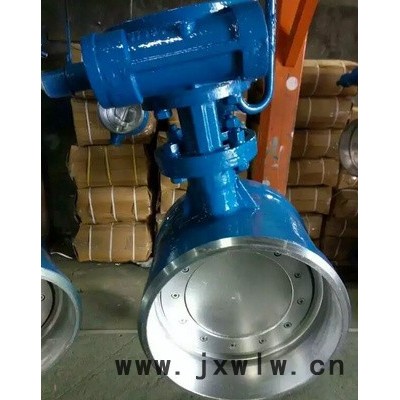

D963H-25電動焊接蝶閥
產品介紹:
D963H-16~25電動焊接蝶閥:QT部分回轉型電動執行器，室外普通開關型系列，對焊連接，三偏心結構，304不銹鋼材質閥板+石墨金屬層次，2Cr13不銹鋼閥軸，堆焊2Cr13不銹鋼閥座硬密封，閥體WCB，使用溫度-29℃-350℃，使用介質：水、蒸汽、油品介質等，壓力1.0MPa~4.0MPa。廣泛用于冶金、電力、石化輕紡、環保、醫藥、建材場所等。
型號編制
| D | 9 | 6 | 3 | H | 16~25 |
|
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ |
①、閥門類型：D=蝶閥 Z=閘閥 D=蝶閥 J=截止閥 H=止回閥 Y=減壓閥
②、驅動方式：3=蝸輪傳動 6=氣動 9=電動 5=錐齒輪傳動 4=正齒輪傳動 空白=手動
③、連接方式：4=法蘭連接 6=焊連接 1=內螺紋連接 2=外螺紋連接
④、結構形式：0=單偏心1=中心垂直板2=雙偏心結構3=三偏心結構
⑤、F=氟橡膠J=襯膠H=2Cr13不銹鋼硬密封X=三元乙丙橡膠
⑥、壓力等級（PN）：16
⑦、閥體材質：C=碳鋼 P=304不銹鋼 R=316不銹鋼 未填寫=鑄鐵
產品特點:
1、對焊連接管路，節省成本方便快捷。
2、偏心設計使用壽命更長，一般閥門使用壽命可以達到10-15年。
3、可以達到雙向密封級使用效果。
4、90度啟閉操作，操作省時省力方便快捷。
執行機構
1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
3.相對溫度：≤90%(25℃時）
4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的性氣體混合物。
5.防護等級：戶外型和防爆型為IP55（可訂制IP67）。
6.工作制：為短時10分鐘（可訂制30分鐘）
性能參數
| 壓力等級（MPa） | 1 | 1.6 | 2.5 | 4 |
| 閥門強度試驗壓力（MPa） | 1.5 | 2.4 | 3.75 | 6 |
| 閥門密封試驗壓力（MPa） | 1.1 | 1.76 | 2.75 | 4.4 |
| 適用溫度℃ | -29℃+350℃ | |||
| 主要材質 | WCB | |||
| 連接形式 | 對焊 | |||
| 啟閉形式 | DZW多回轉型電動執行器 | |||
| 適用介質 | 水、蒸汽、油品等 | |||
| 連接標準 | JB/T12224 | |||
外形連接尺寸
| 產品型號 | DN(mm) | 連接尺寸 | |||||
| L | d | D | H1 | H0 | W(kg) | ||
| D963H-25C | 150 | 210 | 146 | 161 | 385 | 230 | 91 |
| 200 | 230 | 202 | 222 | 471 | 297 | 112 | |
| 250 | 250 | 254 | 278 | 533 | 327 | 137 | |
| 300 | 270 | 303 | 330 | 606 | 364 | 177 | |
| 350 | 290 | 351 | 382 | 694 | 404 | 198 | |
| 400 | 310 | 398 | 432 | 757 | 444 | 298 | |
| 500 | 330 | 450 | 484 | 814 | 472 | 352 | |
| 500 | 350 | 500 | 535 | 902 | 522 | 532 | |
| 600 | 390 | 600 | 636 | 1180 | 606 | 637 | |
| 700 | 430 | 690 | 726 | 1460 | 738 | 947 | |
| 800 | 470 | 790 | 826 | 1588 | 801 | 1295 | |
| 900 | 610 | 890 | 926 | 1856 | 989 | 1825 | |
| 1000 | 550 | 900 | 1028 | 1990 | 1053 | 1975 | |
| 1200 | 630 | 1190 | 1228 | 2190 | 1162 | 2861 | |
