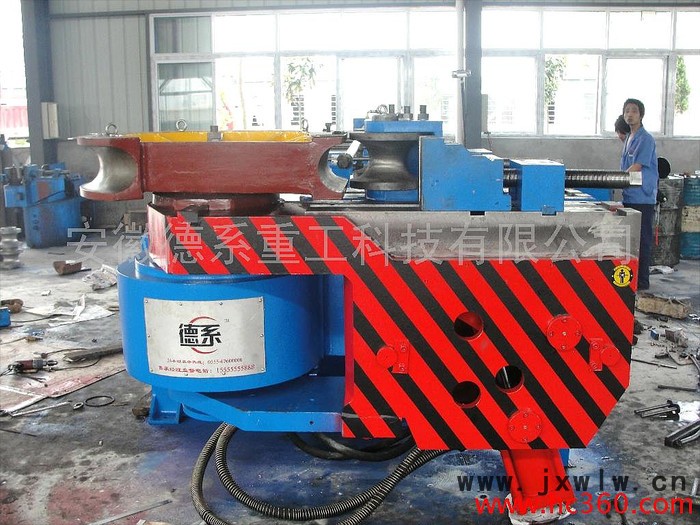

管材型材彎曲，微電腦液壓彎管機W27YPC-159

●該機床機頭部位和床身部位加強筋設計，并經退火處理消除內應力，整體有足夠的強度和剛性，防永久性變形。

●傳動主軸裝配時直接從機頭上部插入，安裝精準，維護方便。彎管主軸與傳動鏈輪整體鑄造，整體加工，整體滾齒，無鍵連接，短節距滾子鏈傳動，受力均勻。傳動主軸由雙油缸驅動，彎管0.8轉/分，彎管過程中，轉臂在接近彎曲設定的角度值前液壓系統自動節流緩沖，極大的提高了彎曲精度。返回則達到3.5轉/分，快速?gòu)?fù)位，接近始點設有節流緩沖，極大的提高了復位精度和工作效率，同時利用復位背壓脹緊鏈條無需定時調節維護（是國內唯一采用該結構的廠家）。

●夾緊系統采用下沉式四連桿升降增力機構，成品后，夾頭下沉至轉臂內，更便于裝卸及空間彎管（成品在重力下自然下落，卸管相當方便）。

●全液壓驅動：液壓夾緊，液壓壓料，液壓彎管、液壓輔推，液壓抽芯，六只油缸。

●微電腦控制器動態彩色觸摸屏直觀大方可預置16種彎曲角度（在同一根管子上可連續彎制16種不同角度），設有機械比例放大角度結構，重復精度可達±0.1度。

●可一次完成夾緊、壓料、送芯、彎管（輔推進）、抽芯、松開、退壓、復位，整個工藝流程。

●電機油泵（中國名牌、質量金獎）插裝連接，同心度高，振動小，噪音低（噪音值65分貝）。

●德系產品高效穩定可靠，機器連續運轉48小時，無問題發貨。

●可提供特殊附件（如防皺裝置、輔推裝置、機身加長、防皺塊、多球芯軸、滑板模）。

1、名稱：W27YPC

2、規格：159mm×8mm

3、主要技術參數：

4、機床的使用及性能特點

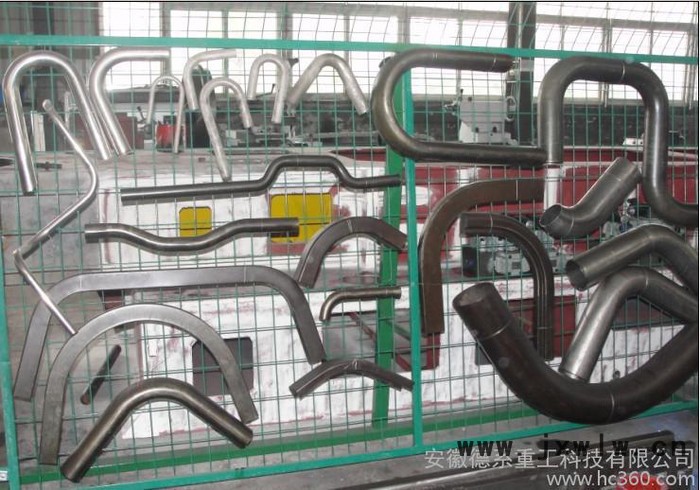

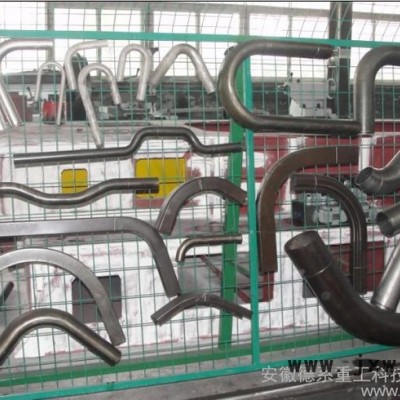

    本機床是在冷態下進行有芯彎管工藝的設備。如改變其模具還可以用于角鋼、槽鋼、矩形截面等型材的彎曲。包括用于鍋爐、船舶、化工、汽車等制造行業。

本機床是全液壓驅動大中型彎管機，裝有旋轉編碼器控制器角度，可一次預調16種不同的彎曲角度。

5、機床的工作原理與結構

    本機床采用的工藝方法是：彎管模通過轉臂上加緊塊把管子固定在彎管模上。當彎管模旋轉時，輔推與管子相向運動，把所要彎的管子纏繞在彎管模的周圍。

機床主要由下列幾部分組成：

主傳動

加緊機構

輔推機構

液壓系統

角度控制機構

尾架裝置

主傳動：由床身、鏈條、主軸等組成，床身為鋼板焊接結構， 彎管時主油缸起作用經鏈條帶動主軸旋轉已達到彎管目的。

加緊機構：加緊機構主要由焊接構件組成，加緊機構由絲桿、夾板與主模連接，彎管時夾緊管子隨主模一起轉動。

導向機構：導向機構焊接固定在床身上，采用導輪（導軌）彎曲。

液壓系統：由電磁換向閥和電磁流閥組成，安裝在機床焊接板上。

角度控制機構：本機床為PC控制，由主軸帶動編碼器控制。

尾架裝置：尾架為機床附件，用戶可根據需要進行訂貨，芯棒的進退由油缸來實現，彎曲到位后可通過油缸力抽出芯棒。
