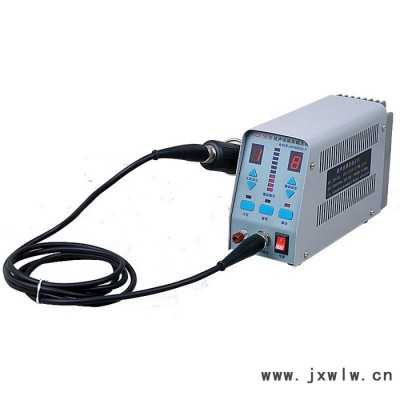

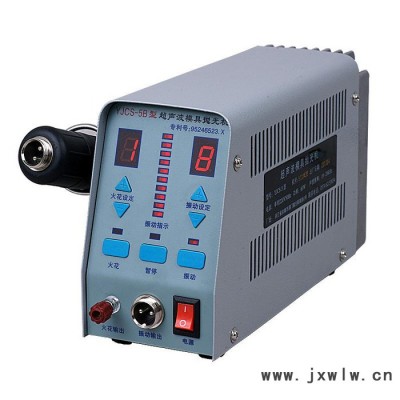

YJCS-5B型超聲波模具拋光機是專門為鉗工師傅們設計的產品。體積小巧、功能簡潔。
·微電腦單片機控制，增加了頻率自動尋找和鎖定功能；
·模塊化安裝工藝,大大縮小了控制器和手柄的體積；
·數控九段振動大小和放電間隙跟蹤適應；
·數控九段電火花強度；
·精細的電火花整形功能，適合細微工件的整形和拋光；
·電火花輸出采用電感儲能限流技術，省電節能；
·手柄輕巧，操作方便，長時候使用也不亦疲勞。
·支持纖維油石和金剛石銼刀的使用，使加工視線更好、效率更高。

性能指標：
1、適用范圍：各種模具（包括硬質合金模具）的復雜型腔、窄槽狹縫、盲孔等粗糙表面至鏡面的整形拋光。
2、可拋光材料：各種金屬、玻璃、玉石、瑪瑙等。
3、加工后表面粗糙度：
4、研磨材料：金剛石銼刀、纖維油石、人造金剛石研磨膏
5、放電介質：煤油或水
6、聲波頻率：19-28KHz
7、電火花高電平時間：0.8μs-10μs
8、工作電壓：單相220V ±10% 50Hz
9、功耗：60W
10、控制器尺寸：230×130×78 mm
11、重量：3Kg

什么叫超聲波拋光？超聲波拋光的原理與特點

頻率在20KHz以上的振動波稱為超聲波。
超聲波拋光的原理是：換能器將輸入的超音頻電信號轉換成機械振動，經變幅桿放大后，傳輸至裝在變幅桿上的工具頭，帶動附著在工具頭上的金剛石或磨料的懸浮液等高速磨擦工件，致使工件表面粗糙度迅速降低，直至鏡面，從而實現拋光的功能。
超聲波拋光有幾大特點：
1. 適用于窄小部位，如工藝品的復雜形狀、模具的復雜型腔、窄槽狹縫、盲孔等其它拋光工具無法到達或無法高效工作的部位。
2. 由超聲波的高頻振動作為磨料磨削的動力，振動傳輸?shù)暮脡闹苯佑绊懝ぷ餍?。因此，使用超聲波拋光，必須確保連接良好、尋頻準確。

復合式超聲波模具拋光機

超聲波拋光可以與其它常見的模具處理工藝結合起來，即為復合式的超聲波模具拋光機，是模具表面處理從業人員的必備便捷工具。
1. 與火花工藝復合，即火花整形功能。火花整形，高效、經濟，可以快速去除原有加工表面痕跡，如線切割紋等。我公司的YJCS-5B和YJCS-6型超聲波模具拋光機均支持火花整形功能。
2. 與花紋工藝復合，即花紋功能?？稍诠ぷ髅娈a(chǎn)生類似電火花加工后的花紋，適合于修復或新做模具型腔表面的電火花花紋面。我公司的YJCS-6型超聲波模具拋光機支持花紋功能。
3. 與強化工藝復合，即強化功能?？稍诠ぷ髅娈a(chǎn)生一層厚度在10-20μm的披覆層。常見的披覆材料有銅和鎢鋼。銅層通常為防滑層，用來防止跳模。鎢鋼層通常為強化層，用來減小摩擦阻力、提高機械精度、改善切削性能和延長使用壽命等。我公司的YJCS-6型超聲波模具拋光機支持強化功能。
