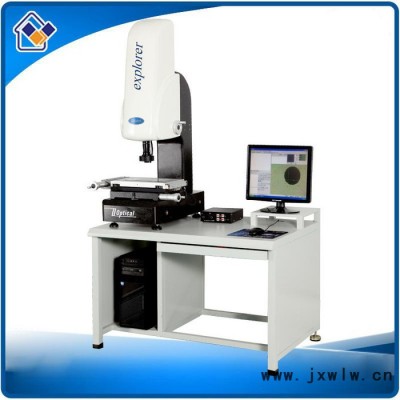

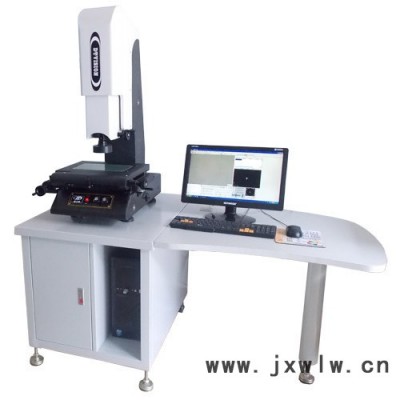

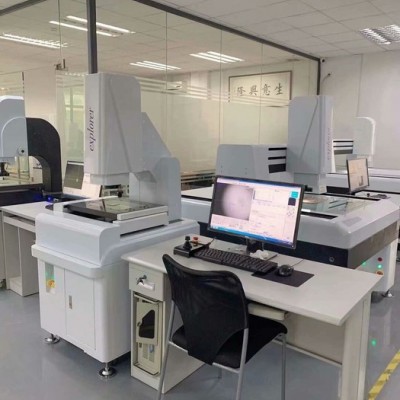

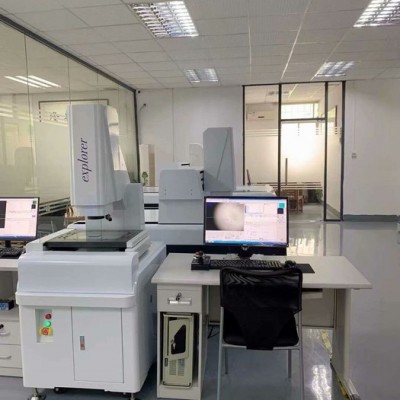

二次元影像測量儀

 、產品簡介

1.1 二次元影像測量儀采用數字式測量方法,將被測物體外形通過圖像采集轉換到計算機中，采用專業測量軟件

來測量物體尺寸,而傳統投影儀則是將物體通過光學投影放大后進行測量；
1.2 二次元影像測量儀主要應用于工件內部多種缺陷(焊縫、裂紋、夾雜、氣孔等)的檢測、定位、評估和診斷，

既可以用于實驗室，也可以用于工程現場。廣泛應用在鍋爐、壓力容器、航天、航空、電力、石油、化工、

海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、

高校等行業。

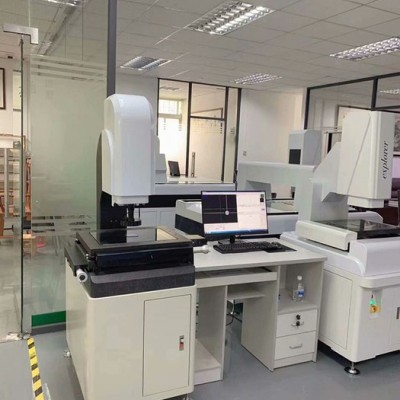

二、產品特點

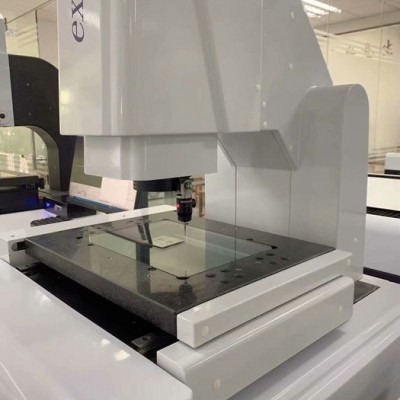

2.1 力求光學領域之高精度測量，獨立開發全大理石結構產品（底座,立柱,工作臺均采用高精度 “濟南青”花崗石，兩層設計，精密級V型導軌，讓產品擁有極高的穩定性能及剛性），此花崗石化學性能穩定，

       不易風化，能耐酸、堿及腐蝕氣體的侵蝕，變形、生銹；
2.2 加強產品結構及外觀設計，注重產品軟件功能實用性和穩定性，讓利促銷將利潤反饋給各界朋友，力求高
   性價比產品，讓您的選擇更加充滿信心！
2.3 三軸摩擦精密傳動，靈敏可靠，無背隙，并能快速移動；
2.4 高品質光學系統及高分辨率CCD，能確保清晰的測量畫面；
2.5 可調LED環形表面光源，實現大角度照明，避免工件受熱變形；
2.6 由精密光學尺與數據處理器組成數字元測量及數據處理系統；
三、產品規格

產品軟件:>>>
◆影像測量儀器備有RS232接口,與計算機連接后,采用專業影像測量軟件，可通過計算機對測繪圖形進行處理及輸出；
◆軟件測量功能強大，操作簡便（具備點、線、圓、距離、角度等基本測量功能及多坐標功能，能滿足2D平面幾何測量需求；此外測量數據可輸入EXCEL、WORD或者將測量圖形輸出至CAD中作對比和設計；具有多種數據處理、顯示、
輸入輸出功能, 特別是工件無需擺正功能非常實用）；

◆全自動二次元測量儀與計算機連接后,采用專業的全自動測量軟件，可實現全自動編程及全自動測量功能；以軟件控制
測量儀 的工作臺面移動方向，使測量更方便；由計算機判定每次的對焦面，以保證變換焦距時測量的重現性及度；
◆軟件測量功能強大，操作簡便（具備點、線、圓、距離、角度等基本測量功能及多坐標功能， 可以更快速的在工作臺中進行 定位，節約大量的測量時間，能滿足相同工件批量檢測的快速測量需求；此外測量數據可輸入EXCEL、WORD中或者將測量圖形輸出至CAD中作對比和設計；測量同一產品所要檢測的尺寸， 設置自動測量的重復次數，則不需要每次重復繪圖、標注，節省了時間）；

軟件全面介紹：>>>影像測量儀軟件

>>>軟件功能簡介

◆軟件與EXCEL，WORD無縫連接，可實現測量數據的直接報表輸出；

◆可實現AutoCAD工程圖互換，直接判別與工程圖之間的誤差，可制作工件到AutoCAD圖形的逆向工程圖；
  ◆多種同樣模式處理，同種圖形的不同種描繪形式，適合各種情況下的工件測量；
  ◆擁有全覽和放大全覽圖功能，并且可以任意縮放，也可以在全覽圖直接修改和標注，幾乎擁有CAD的功能；
  ◆強大的描繪功能，通過自動亞像素捕捉和軟件區域性自動捕捉能讓繪圖速度更快，測量更加，而且擁有精典的十字線測
    量，輸入描繪直線，點，圓以及取R角功能；
  ◆豐富人性化的標注功能，能在實時影像和虛擬影像中進行所有二維尺寸，公差方面的標注；
  ◆多元化的座標設定方式，包括座標平移，座標旋轉，兩點決定X軸，兩點決定Y軸，三點確定座標；
  ◆的自控系統，能根據需要調整小數點位數，報表信息和圖元信息的選擇性輸出；
  ◆的測高功能，最大倍數測高精度可達5微米以內；
  ◆地圖拍攝功能，能將工件全圖拍下，并能進行虛擬測量和保存高清淅圖片；
  ◆簡單方便的比例尺較正功能，能在取比例尺的同時自動較正CCD；
  ◆的地圖導航功能，可以快速找到所要測量工件的位置；
  ◆的圖紙比對功能，讓手動機做自動測量，讓測量速度更快，精度更高。

>>>自動測量功能

>>>地圖導航功能

直接導入地圖，可以在地圖窗口直接定位視頻窗口的位置

>>>地圖掃描窗口

能手動和自動將一個完整的產品掃描成地圖，并可對地圖進行導航，和虛擬測量
    >>>高精度的光學測高功能

從以上視頻區可以看出，拋物線的點則是影像清淅位置，軟件會自動將最清淅時把Z軸座標記錄下來
