20KW電磁加熱控制器

使用說明書

電氣規格：額定電壓頻率：380VAC  50Hz /60Hz

電壓適應范圍：350V-410V

額定功率：根據工件加溫要求

工作頻率：12-28KHz 段15-22KHz

安全工作環境溫度：-20℃-45℃;

工作濕度：≤95%

熱效率≥95%

基本性能概述 ：有軟啟動功能,在頻繁啟動的情況下,安全可靠,使用壽命長

有缺相保護功能

有IGBT過流保護功能

有IGBT過溫保護功能

有加熱線圈短路保護功能

半橋串聯諧振電路拓?fù)?抗干擾能力強

20KW電磁加熱器采用高性能IGBT驅動模塊驅動

自動識別負載及鎖相功能,以使負載端得到功率因數，也使電路控制在弱感性區高效率工作

數臺20KW電磁加熱器并聯安裝在同一個加熱管上,互不干擾

節電效果好:與目前采用的電熱圈相比,節電可達35%以上

安裝方便:可接桶型和平盤型等等結構方式感應線圈

運行成本低,維修量少,產品保修1年,終生維護

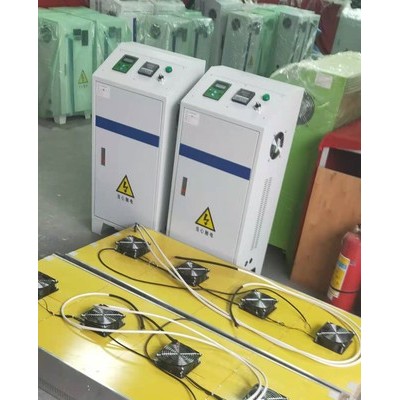

產品尺寸： 掛壁   長300*寬170*高180

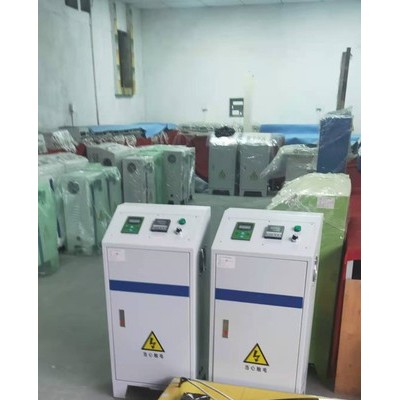

           柜式   長900*寬420*厚300

產品使用所接負載特性：5130號鋼以及45號鋼類，線圈與工件距離 2.0厘米（特殊材料要特殊調試）

20KW所接鐵質90- 110uH，感應線圈線徑不小于16平方毫米

1.2控制面板顯示

“頻率”顯示頭字母是“F”，表示當前運行頻率的大小。

“電壓”顯示頭字母是“U”，表示輸入電壓的大?。▍⒖贾蹬c實踐有一定誤差）。

“電流”顯示頭字母是“A”，表示輸入電流的大小。

“溫度”顯示字母是“C”,表示實時機器IGBT散熱片溫度大小

電磁加熱器數碼管顯示故障代碼：

“-E2-”：過壓保護（高于430V）；

“-E3-”：欠壓保護（低于310V）；

“-E4-”：過熱保護（IGBT高于75°C，等IGBT溫度降到60℃，系統自動重啟）；

“-E5-”：超低溫保護（溫度電阻開路檢測）；

“-E6-”：IGBT過流保護；

“-E7-”：輸出過流保護；

“-E8-”：輸入過流保護。

“-E9-”：沒接感應線圈故障保護。

接線方法

注意：電感量只是應用的其中一個參數而已，具體要實測工作頻率和電流，通過增減線圈匝數來匹配功率，加熱溫度要求高的感量適當減小，工作頻率在12-28KHz范圍內，保持加熱到所需溫度時頻率不低于13KHz（工件溫度升高時等效串聯阻抗R上升，RLC的諧振頻率會降低, 同理R上升，母線電壓不變的情況下電流下降是正常的）

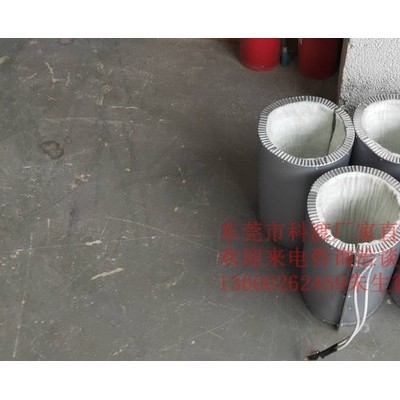

線圈的制作方法：

1、在料筒上包裹好保溫棉。

2、用高溫繃帶扎緊，使保溫棉的厚度保持在20—25mm左右。（在包裹好的隔熱材料上加一層0.5MM的玻纖絕緣板固定）

3、在包裹好的料筒上面纏繞電磁線，纏繞的電磁線應盡量緊密。繞線長度35-45米左右，20kw的單相電流為25-30A，當纏繞的30米高溫線后電流大于30A的時候應該在料筒上多繞幾圈，當纏繞的30米高溫線后電流小于25A的時候應該在料筒上少繞幾圈。用這個方法來調試?yán)@線的長短。注意：線繞完了以后不要直接把線剪斷，因?yàn)橐{(diào)試一下輸入電流的大小，只有調試到輸入電流為25-30A差不多的時候再減掉多余的高溫線。

1、主機要定期除塵，一般2個月除一次，可用軟毛刷或除塵，以保證儀器內部良好的通風環境。

2、如使用環境是帶有腐蝕性氣體的地方須噴上絕緣清漆?；蛘哂闷渌慕^緣防腐材料。

3、空氣溫度不能大于50℃。

20KW電磁加熱器主要應用領域：工業加熱設備如塑膠機械注塑機、造粒機、吹膜機、拉絲機，鍋爐等等的節能改造中;  民用加熱產品如電磁熱水器,電磁熱水瓶,電磁爐等高效加熱電器中.

控制器接線方法電源

1. 電源輸入380V-400V50Hz/60Hz4P

電源輸入3條紅火線(10平方線以上）

3.N接0零線
