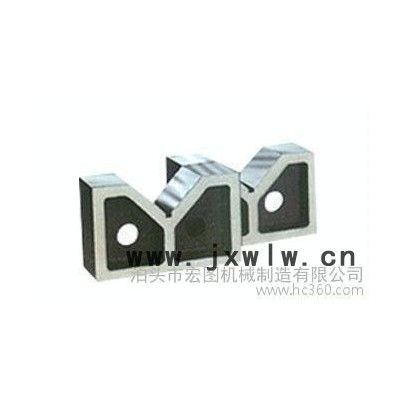

鑄鐵V型架

V型架適用于精密軸類零部件的檢測，劃線，定位等用途。

　　是平臺測量中的重要輔助工具。

　　材質：鑄鐵材質或大理石材質[1]

V型架的規格介紹:

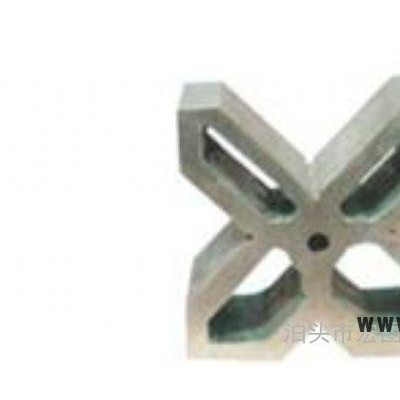

一、V型鐵按JB/T8047-95標準制造，也稱為V型架，常用的有三口V型鐵，單口V型鐵和五口V型鐵。V型鐵采用**HT200-250材質，成對供應，主要用于精密軸類零件的檢測、劃線、定儀及機械加工中的裝夾。

　　二、V型架精度：分為1級、2級、3級。

　　三、V型架主要用來安放軸，套筒，圓盤等圓形工件，以便找中心線與劃出中心線。一般V型架都是一副兩塊，兩塊的平面與V型槽都是在一次安裝中磨出的。精密V型架的尺寸相互表面間的平行度，垂直度誤差在0.01毫米之內，V型槽的中心線必需在V型架的對稱平面內并與底面平行，同心度，平行度的誤差也在0.01毫米之內，V型槽半角誤差在±30~±1范圍內。精密V型架也可做劃線，帶有夾持弓架的V型架，可以把圓柱形工件牢固的夾持在V型架上，翻轉到各個位置劃線。

花崗石平臺用途：花崗石平臺適用于各種檢驗工作,精度測量用的基準平面，用于機床機械檢驗測量基準，檢查零件的尺寸精度或行為偏差，并作精密劃線，花崗石平臺在機械制造中也是不可缺少的基本工具。

花崗石平臺物理特性：大理石平板比重：2970～3070kg/㎡抗壓強度：245～254N/m㎡強性磨量：1.27～1.47N/ m㎡線膨脹系數：4.6×10～6℃吸水率：0.13%肖氏強度：HS70以上。

花崗石平臺平面度公差值（在下列條件下給定）

1、檢測環境溫度：20℃±2℃

2、表中平面度數值按下述公式計算并經圓整后給出。

"000"級為：1x(1+d/1000)μm

"00"級為：2x(1+d/1000)μm

"0"級為：4x(1+d/1000)μm

泊頭市宏圖機械制造有限公司具有較高的管理水平，技術力量雄厚，檢測手段先進、齊全，產品的研制、開發采用CAD及CAXA技術。產品全部按照**相關標準及行業標準生產制造（非標產品依照圖紙生產），主要產品包括：

1、劃線平臺、龍門銑鑄件、雙槽平臺、鉚焊平臺以及各種非標工作臺。2、輕重型工字平尺、檢驗棒以及平直度可調橋板、正弦規等。3、偏擺儀、各種卡尺、機床調整墊鐵、防震墊鐵等。4、并承攬各種機床、平板、研檢具的修理業務。5、花崗石平板、V型塊、平行規以及精密儀器。設備的機械構件如：工作臺、導軌等。

本公司完善的企業管理機制，可靠的質量保證體系和先進的技術設備，使我們的產品在國際、國內市場享有極高的信譽。更多信息請瀏覽：//www.hongtujixie.com
