>供應專區>加工協作>機床>數控機床>山東舜銑VTC1250 數控立車 國產數控立式車床價格 數控臥式加工中心,數控立車,臥式加工中心,立式加工中心,立式數控車床,數控銑床,立式鉆床,龍門加工中心,數控龍門加工中心
普通會員
產品價格￥355000.00元/臺
產品品牌未填
最小起訂≥1 臺
供貨總量200 臺
發貨期限自買家付款之日起 天內發貨
瀏覽次數742
企業旺鋪http://phghmym.com/index.php?homepage=sdsxskjc
更新日期2021-11-10 06:20
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
聯 系 人：丁德齊(先生) 總經理
聯系固話：
聯系地址：中國山東省棗莊市滕州市龍陽工業園區
品牌： |
未填 |
所在地： |
山東 棗莊市 |
起訂： |
≥1 臺 |
供貨總量： |
200 臺 |
有效期至： |
長期有效 |
售后服務： |
面議 |
新舊程度： |
全新 |
安裝形式： |
落地式 |
| 售后服務 | 面議 |
|---|---|
| 新舊程度 | 全新 |
| 用途 | 加工零件 |
| 安裝形式 | 落地式 |
| 是否庫存 | 是 |
| 適用行業 | 多種 |
| 品牌 | 舜銑 |
| 型號 | VTC1250 數控立車 |
| 加工定制 | 是 |
一、 產品簡介與用途
本機床是一種自動化數控加工機床，用于加工零件的內、外圓柱面，圓錐面、端面、切槽及倒角，特別適用于車用制動轂、輪鼓、離合器壓盤類、飛輪殼等零部件的加工。
二、 主要結構特點

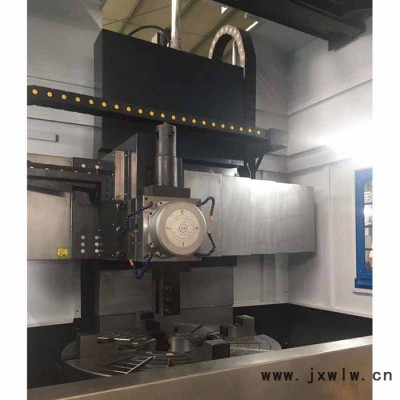

① 本機床為單柱立式導軌結構，立柱、底座及滑座均采用高牌號灰口鑄鐵樹脂砂鑄造工藝，并經時效處理；Z向采用加寬矩形導軌配合精密刮研貼塑面，X向?qū)к壘捎脻L柱式重載直線導軌，承載大，精度高；合理的結構設計，完善的加工及裝配工藝，確保機床長期使用的穩定性及精度保持性。
②機床主軸采用廣域大扭矩伺服電機傳動，既可以低速大扭矩，強力重切削，也可以高速切削。同時滿足粗加工和精加工需求。
③機床主軸采用高精度雙列圓柱滾子軸承、雙向推力角接觸球軸承、雙列圓柱滾子軸承配置。該配置結構承載能力*大，能夠承受較大的切削力和進給力，有較高的徑向剛度和軸向剛度，旋轉精度較高。
④X、Z軸伺服電動機經柔性聯軸器直接驅動精密滾珠絲杠副，可*大程度減小反向間隙，定位精度高。Z軸升降配置氮?dú)馄胶庀到y(tǒng)。
X、Z軸采用國產精密滾珠絲杠副及滾珠絲杠專用軸承，滿足高剛性、高精度切削的要求。絲杠支承采用預拉伸結構，大大降低了機床長時間運轉中熱變形對精度的影響。
⑤X、Z軸采用先進的集中自動潤滑裝置，定時自動間歇式潤滑，工作穩定可靠。
⑥機床刀架采用電動刀架或排刀形式，精度準確，效率高。
⑦本機床可根據用戶需要配置北京凱恩帝、FANUC等國內外知名品牌數控系統。
三、 機床主要技術參數
| 項目 | 技術參數 |
| 加工范圍 | |
| 工件*大回轉直徑 | 1250mm |
| *大車削直徑 | 1000mm |
| 刀架垂直移動距離 | 700mm |
| 刀架水平移動距離 | 650mm |
| 刀架下平面距卡盤上平面距離 | 100-800 |
| 主軸單元 | |
| 主軸型號 | A2-11 |
| 主軸軸承配置 | NN3036 180X280X74雙列圓柱滾子軸承 |
| NN3030 150X225X56雙列圓柱滾子軸承 | |
| 234436 180X280X120雙向推力角接觸球軸承 | |
| 主軸轉速范圍 | 50-600rpm 1:2.5速比 |
| 主軸輸出扭矩 | 1050NM |
| 主軸電機功率 | 22/30kW(額定轉速500,額定扭矩420NM) |
| 進 給 | |
| X軸快速進給速度 | 15m/min |
| Z軸快速進給速度 | 12m/min |
| 切削進給速度 | 0.1-5000mm/min |
| X軸電動機功率、扭矩 | 2.8 kW /18NM |
| Z軸電動機功率、扭矩 | 2.8 kW /18NM 抱閘 |
| 刀架及卡盤 | |
| 刀架形式 | 排刀，雙工位 |
| 刀桿截面 | 40×40mm |
| 手動卡盤直徑 | 1000mm（四爪） |
| 機床精度 | |
| 機床定位精度 | ±0.008mm |
| 機床重復定位精度 | ±0.005mm |
| 機床外形尺寸及重量 | |
| 機床重量（約） | ≈10500kg |
| 機床外形尺寸 | 3000×3000×3400mm |
四、 主要外購件清單
| 序號 | 名稱 | 型號或圖號 | 產地 | 數量 | 備注 |
| 1 | 主軸單元 | A2-11 | 江蘇昆山 | 1 |
|
| 2 | 滾珠絲杠副 | 5010 5010 | 江蘇啟尖 | 2 |
|
| 3 | 潤滑泵 |
| 河谷 | 1 |
|
| 4 | 聯軸器 |
| 龍創科技 | 2 |
|
| 5 | 絲杠專用軸承 |
| 臺灣上銀 | 4套 |
|
| 7 | 手動四爪卡盤 | 1000 | 瓦房店 | 1 |
|
| 8 | 精密鎖緊螺母 |
| 臺灣盈錫 | 4 |
|
| 9 | 直線導軌 | 55滾柱 | 臺灣上銀 | 2 |
|
| 10 | 貼塑軟帶 |
| 意大利 |
|
|
|
|
|
|
|
|
|
五、 標準配置
1、 數控系統：KND100T-Ci
進給電機 2.8KW/18NM
主軸電機 22/30kW(額定轉速500,額定扭矩420NM)
2、 A2-11主軸單元
3、 國產精密絲杠；Z向硬軌；X向臺灣上銀直線導軌
4、 絲杠、導軌自動集中強制油潤滑
5、 移動式手搖脈沖發生器，報警燈。
6、 刀具氣冷部分。
7、 1000mm手動四爪卡盤及配套液壓站。
8、 雙工位排刀。
