一、概述

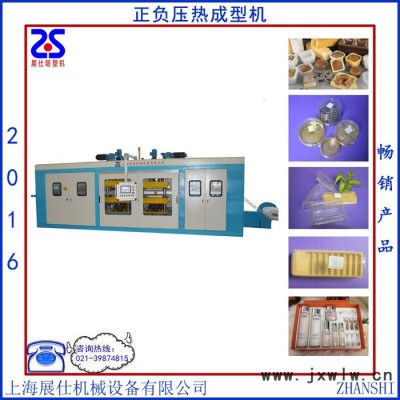

 1、特點：ZS-6070型負壓程控塑料吸塑成型機，運用機、電、氣一體化設計，采用微電腦及工控可編程器PLC控制整臺設備的操作流程．整個系統HMI（人機界面）。即上料、加熱、成型、沖切、堆垛一次完成的塑料片材成型設備。減少人工、操作便捷、提高生產效率、可靠性強、自動化程度高．

 2、用途：適用于HIPS、PS、PP、PVC、PET、ABS等塑料片材的成型，加工高透明、高拉伸、圓型、方型、不規則、上下雙向拉伸、翻邊產品，各種盒、碟、托盤、碗、蓋、等各個領域的包裝制品。

二、工藝過程：

上料 → 加熱 → 真空成型 →沖切 →分解堆疊→廢料自卷系統

三、技術描述

4．1、該設備主要由機體、溫度控制系統、加熱系統、真空成型系統、氣控系統、電氣及電腦控制系統、成品沖切系統、產品分解及邊料自卷系統等結構組成。

4. 2、機身：采用鋼結構焊接而成，整體鋼結構機架具有足夠的強度與硬度。所有金屬面底層噴涂防銹漆處理；為了后期維護及所有部件更換方便。在結構設計中采用通用件及標準件的應用．

4. 3、電氣及電腦控制系統/安全設施

1) 系統設置多項保護措施，各有可能相互碰撞的動作均設有連鎖保護。

2) 安全門防護密封裝置，采用手動扣位，手動鎖緊，提高設備安全系數。

3) 電氣主控制系統采用PLC集成模塊控制，以工業觸控顯示器作為HMI（人機界面）,采用中文界面。機器上具有包括按鈕操作和所有工序參數的設置和修改，使設備易于操作和維護。

4) 整機工作方式分為手動/自動，所有設置操作在觸摸屏上實現；當操作人員將材料放置好后按自動啟動設備完成一次整個流程成型工藝，直把料倉里的材料生產完畢；手動主要用于換模或起樣控制。

5) 配電柜內含有保護回路，包括過流，過壓，欠壓，短路和過載保護等。加熱元件具有熔芯保護。對于可能對系統或工件造成危害的安全問題，都有警示標識或備份文字說明?？刂葡鋬?nèi)予留5-10%空間以便今后更改，電柜安裝帶濾網及防護冷卻風扇。

6) 所有不可移動的電纜和電源箱外的電線都隱藏在電纜槽內，便于打開修理，如果在這一點上無法辦到時，選用軟管固定。
