      UW-520超聲波焊縫探傷儀能夠快速便捷、無損傷**地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷， 廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工、航空航天、鐵路交通、汽車、機械等領域。它是無損檢測行業的必備儀器。

一、超聲波焊縫探傷儀概述：

      TAJN-620超聲波焊縫探傷儀能夠快速便捷、無損傷**地進行工件內部多種缺 陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工、航空航天、鐵路交通、汽車、機 械等領域。它是無損檢測行業的必備儀器。

二、超聲波焊縫探傷儀主要功能：

●高精度定量、定位，滿足了較近和較遠距離探傷的要求；

●近場盲區小，滿足了小管徑、薄壁管探傷的要求；

●自動校準：一鍵式自動校準，操作非常便捷，自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；

●自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；

●自由切換三種標尺（深度d、水平p、距離s）；

●自動增益、回波包絡、峰值記憶功能提高了探傷效率；

●自動錄制探傷過程并可以進行動態回放；（無限時）

●φ值計算：直探頭鍛件探傷，找準缺陷**高波自動換算孔徑ф值；

●500個獨立探傷通道（可擴展），可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊；

●可自由存儲、回放500幅A掃波形及數據；

● DAC、AVG、TCG曲線（深度補償）自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；

●14個內置探傷標準可調出。

●可以自由輸入任意行業標準；

●發射脈沖寬度和強度可調；

●B掃描功能，清晰顯示缺陷縱截面形狀

●與計算機通訊，實現計算機數據管理，并可導出Excel格式、A4紙張的探傷報告；

●IP65標準鋁鎂合金外殼，堅固耐用，防水防塵，抗干擾能力**；

●利用PC端通訊軟件可以升級儀器系統的功能；

●26萬色真彩屏超高亮顯示，亮度可調，適合強光、弱光的工作環境；

●高性能安全環保鋰電池供電，可連續工作8-10小時。

●實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲；

●掉電保護，存儲數據不丟失；

●探傷參數可自動測試或預置；

●數字抑制，不影響增益和線性；

●增益補償：對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正；

●PC端通訊軟件軟鍵盤操作，實現了計算機控制探傷儀主機進行探傷的目標；

三、超聲波焊縫探傷儀重要輔助功能：

●角度和K值兩種輸入方式

●回波次數分析

●電源狀態指示

●閘門聲光報警

●DAC聲光報警

●屏幕的凍結和解凍

●時鐘顯示

●休眠和屏保

四、超聲焊縫波探傷儀技術參數：

●掃描范圍： 0～6000mm鋼縱波

●工作頻率： 0.4MHz～20MHz

●垂直線性誤差 ≤3%

●水平線性誤差 ≤0.1%

●增益         130dB

●靈敏度余量 ＞62dB（深200mmΦ2平底孔）

●分辨力         ＞32dB（5N20）

●動態范圍 ≥32dB

●噪聲電平： ＜8%

●硬采樣頻率 320MHz

●重復發射頻率 100~1000HZ

●聲速范圍 100～20000（m/s）

●工作方式 單晶探傷、雙晶探傷、穿透探傷

●數字抑制 （0～80）%，不影響線性與增益

●工作時間 連續工作10小時以上（鋰電池）

●環境溫度 （-20～70）℃（參考值）

●相對濕度 （20～95）% RH

●外型尺寸 238×155×46（mm）

●重量         1.0KG

五、標準配置 ：

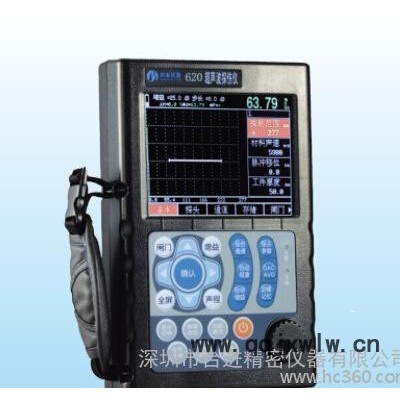

 六：產品圖片

七：售后服務

1、設備質量保證期為驗收合格之日起24個月內,保質期內免費提供配件、維修，終身維護；
2、供方在交貨時提供控制軟件備份及一定數量易損件備份；
3、在設備使用一年內供方實行三包（需方人為因素?fù)p壞除外）并終身維修；
4、保修期外，供方保證需方長期的技術服務和維修服務。
