■超低速不銹鋼氬弧焊直縫圓管、方管、非規則焊管的基體及焊縫探傷系統，行業首創智能多頻超低速濾波焊縫檢測?！龈咚俚吞间摳哳l焊直縫圓管、方管、非規則焊管的基體及焊縫探傷系統?！鲇猩饘伲ㄣ~、鋁、鈦）圓/異形管、棒、線、板在線渦流探傷?！龊谏饘賵A/異形管、棒、線、板在線渦流探傷?！龇菢?biāo)設計各類零部件表面及近表面渦流自動化探傷、硬度材質分選系統。

**技術 8 通道多頻檢測超細絲(不銹鋼細絲、鎢絲、鉬絲)在線、離線探傷系統。 ■1-128 獨立高智能多通道檢測儀器、傳感器，檢測軟件?！銎渌菢?biāo)無損檢測解決方案的提供。■我們?yōu)閲鴥?nèi)眾多同行提供**的渦流儀器硬件、軟件、附件配套。■擁有行業**豐富的自動化配套經驗，完全符合美國、歐盟、國內各類標準?！龀墒於鄻拥牡母黝愅ㄓ嵔涌?，更加專業、人性化、傻瓜化的操作系統。

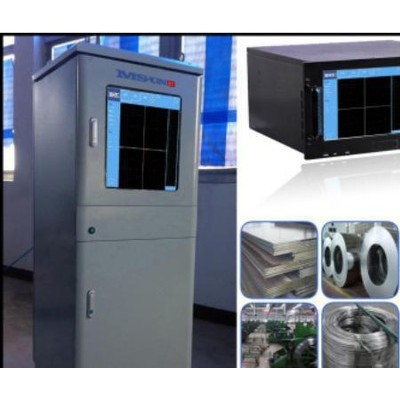

系統技術參數系統名稱：有色金屬絲線材在線渦流自動化檢測系統，型號：MSUN-EC0202

檢測方式：在線穿過式雙通道渦流檢測控制模式：自動+手動

儀器及探頭：渦流儀器：MS-UN公司自主研發的雙通道數字高智能渦流探傷儀及探頭。

檢測平臺：MSU-N自主研發的核心檢測平臺。

檢測操作簡述：根據檢測要求調整好探傷儀技術參數、檢測標準樣件；根據工件規格調整探頭及探頭位置；探傷系統檢測工件、報警、打標；根據報警調整焊接設備（模具、焊頭）

探傷主機做好數據記錄、存儲、分析等工作；自動生成探傷報告。

穿過式渦流檢測原理：

渦流檢測是把導體接近通有交流電的線圈(簡稱探頭)，由線圈建立交變磁場，該交變磁場通過導體，并與之發生電磁感應作用，在導體內建立渦流。導體中的渦流也會產生自己的磁場，渦流磁場的作用也會改變?cè)艌龅膹?qiáng)弱，進而導致線圈電壓和阻抗的變化。因此當導體表面或近表面出現缺陷或測量的金屬材料發生變化時，將影響到渦流的強度和分布，渦流的變化又引起了檢測線圈電壓和阻抗的變化，根據這一變化**可以間接地知道導體內缺陷的存在及金屬材料的性能是否有變化。

2.2 平面式（放置式探頭）渦流檢測原理

本系統適用于碳鋼、不銹鋼及銅、鋁等各種有色金屬和黑色金屬管材的渦流探傷。整套系

統包括檢測裝置、檢測附件、機械、電氣、氣動五部分組成。采用阻抗平面分析、多幅相位幅度區域報警等技術，實現缺陷自動檢測，并輸出自動分選信號、報警及標記信號。

儀器產生的交變電流通過檢測線圈在工件表面產生出渦流，渦流產生的磁場反過來影響檢測線圈的電阻抗，當工件表面存在缺陷、材質不連續等情況時，將破壞原有渦流場，引起檢測線圈阻抗變化，儀器通過對測量探頭反饋的阻抗變化電信號進行處理，實現缺陷的自動檢測。

系統工作流程

本項目根據檢測要求調整好探傷儀技術參數、檢測標準樣件→將工件手動通過探頭特定位置→工件自動勻速前進→檢測探頭自動進行檢測→檢測完畢后→當系統檢測到工件缺陷時自動報警→調整焊頭→探傷主機做好數據記錄、存儲、分析等工作?？梢詫?shí)現**覆蓋檢測，做到萬無一失。并可對當班檢測情況自動生成檢測報告：檢測批次、數量、缺陷數量等。

3.3儀器、軟件、探頭配置 3.3.1 渦流探傷儀（超低速氬弧焊專用）

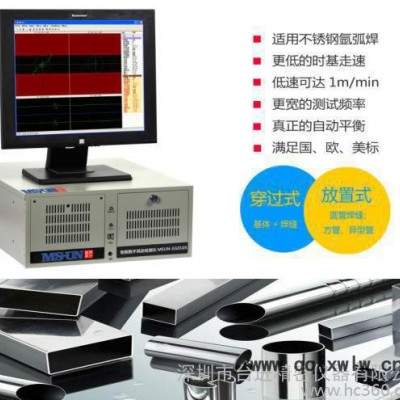

3.3.1.1MSUN-ET02 雙通道渦流檢測儀概述（決定檢測效果的核心技術）

智能數字渦流探傷儀（MSUN-ET02）是采用大規模進口集成電路，結合**先進的渦流技術、光電技術、微機控制的全自動檢測機器。配以精美設計的機械傳動裝置，形成完整的機電一體化系統，采用 WINDOWS 操作平臺編寫的軟件使儀器使用更為簡便、智能。儀器性能穩定、可靠，具有自動化程度高、檢測速度快，專用于高速檢測金屬、管、線材的在線探傷的渦流檢測設備。

MSUN-ET02智能離線渦流探傷儀能夠快速檢測出各種不同材質的金屬、管、線材的表面裂紋、暗縫、氣孔、夾雜 和開口裂紋等缺陷具有很高的檢測靈敏度。

MSUN-ET02渦流探傷儀具有 50Hz～10MHz 測試頻率范圍，能夠適應各種不同金屬道的檢測要求，多種獨特的報警模式，快速自動電子數字平衡，并且由于采用全數字化設計。因此，能夠在儀器內建立標準檢測程序，方便用戶在改換不同規格的材料時調用。同時 24 小時實時保存檢測數據，真正做到檢測“有根有據”，確保復查“0”缺陷。

MSUN-ET02 型儀器參數

◆ 檢測通道：2（可擴展多通道）

◆ 頻率范圍：50 Hz～10 MHz， 連續可調 ；

◆ 對缺陷部位能準確及時提供反饋信號，并進行噴墨打標，打標位置、長度等可調

◆ 打標精度：≤±50mm;

◆ 增益范圍：0.0～99.0 dB 連續可調， 步進: 0.1

◆ 漏判率：≤0%，誤判率(誤將合格品判斷為不合格品)≤1%

◆ 相位旋轉：0～359°連續可調，步進: 1 ； 信噪比≥10dB

◆ 延時硬件輸出報警、實時硬件輸出報警，多種報警窗模式；

◆ 自動形成檢測報告（包括檢測數量、合格數和不合格數）；

◆ 自動記錄顯示缺陷數及其位置；

◆ 電源： 180-240V（－20％ ～ ＋20％）50HZ±10% 環境溫度：-20—55℃；環境濕度： ≤85%

◆ 每臺探傷儀安裝的平面為：550×1000mm2,信號線走向?yàn)閭?cè)壁、底部都可以，

◆ 增益比：（X/Y）0.1～10.0；

◆ 可調探頭驅動（激勵）等級：1～8 ；

◆ 快速數字／模擬電子平衡；

◆ 濾波系數：1-30000

◆ 干擾系數：0-100

◆ 具有端頭、端尾信號切除功能；

◆ 消隱顯示系數：1～400

◆ 數字濾波：低通（0Hz～2000Hz）高通（0Hz～2000Hz）；采用專業的“數字濾波”，有效抑制現場干擾信號，保證檢測的準確性和穩定性，

◆ 穩定性：8 小時≦2dB

◆ 非等幅、非對稱相位報警區域設定；

◆ 多中顯示方式：阻抗、時基；

◆ 聲光報警輸出；

◆ 具有延時、定長打標；

◆ 內、外時鐘選擇；

◆ 可大量存儲各種檢測程序和檢測數據；

◆ 可渦流信號回放擴展功能，測量缺陷的幅值、相位、數字值；

◆ 顯示方式：實線、消隱；

◆ 中英文操作語言、在線幫助；

◆ 直角坐標系與極坐標系背景選擇；

◆ 自動日歷、時間顯示；

檢測系統軟件

儀器采用全數字化設計，內置電腦，無需繁多的控制旋鈕撥盤開關，全部功能與操作由軟件控制完成，因此，安裝與調試十分簡單。全部操作都在鍵盤上完成，并有中文屏幕說明和操作提示，因而，無需專門培訓即能操作使用本儀器。

運行界面參考圖如下圖所示：

探頭的布局及配置：3.3.2.1渦流探頭及探頭組合設計

臺進公司根據客戶的材料、規格、檢測要求、精度、速度等參數量身定制渦流探頭及導套。本項目根據買方規格范圍，探頭配置：穿過式探頭（本項目因材料的特性決定無需磁飽和裝置及退磁裝置）

運行界面參考圖如下圖所示：

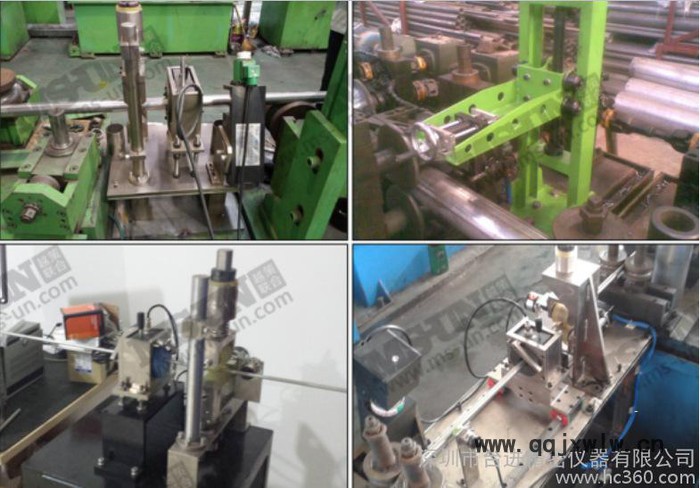

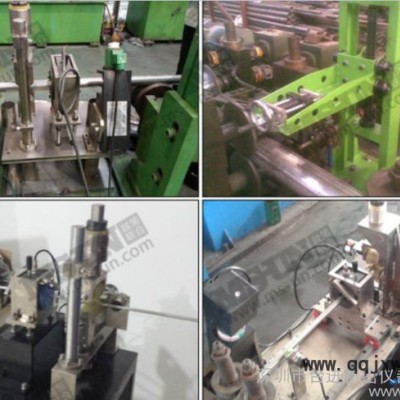

案例：
