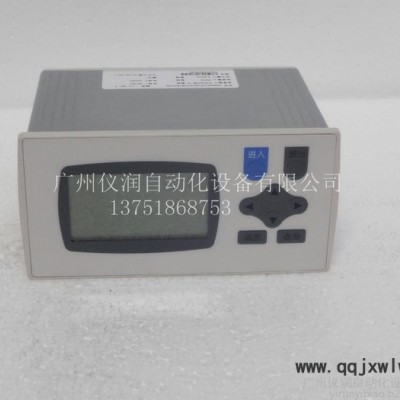

測量精度	0.02
產地	廣東
開孔尺寸	125X80
控制模式	智能溫度控制調節器
類型	單相電能儀表
外形尺寸	125*80*160
顯示方式	液晶顯示
結構型式	鋁殼
品牌	廣州儀潤
型號	XSR22FC
加工定制	是

2.切換畫面
儀表包含五個日常信息畫面。可以按畫面鍵在各個畫面之間切換，也可以通過設定參數使其自動循環顯示。

上述各個畫面可能因為參數設置等原因略有變化：
1.當溫度或壓力輸入信號選擇為“無”時，儀表自動隱藏各畫面的溫度或壓力顯示；
2.當介質與補償選擇為“無補償時”，僅顯示全測量值畫面。
3.當溫度輸入斷線時，或當輸入超出儀表物理測量上限時，儀表在對應的位置顯示“溢出”字樣。
4.當累積流量位數大于6位時，儀表自動隱藏“累積”字樣，以便于顯示更高的數據位數。

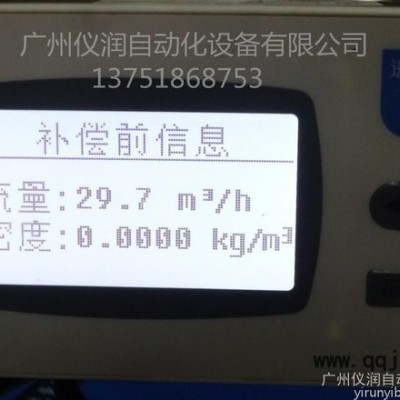

※ 注意：補償前信息畫面中的“流量”主要用于判斷補償相關參數是否設置正確。具體請參見第4節中的“補償前信息畫面中的流量”。
3.查詢歷史記錄和停電信息
儀表包含六個歷史信息畫面?？梢园床樵冩I在各個畫面之間切換。可隨時按返回鍵返回測量值顯示畫面。
3.1.年月日累積量查詢

圖3.1 年月日累積量查詢畫面
本畫面按左、右鍵可以移動光標，按上、下鍵可以增減選中的年、月、日的數值。選中不同的日期時，標題欄會自動顯示當前查詢的是什么時間的累積流量。
可以查詢**3年內每年、每月、每日的累積流量。
3.2.瞬時量歷史曲線查詢

圖3.2 瞬時量歷史曲線畫面
瞬時量歷史曲線畫面包含溫度、壓力、流量三個畫面，按查詢鍵可依次切換。
按左、右鍵可以向前后翻頁，按上、下鍵可以在一個頁面內左右移動光標軸。
3.3.記錄信息和U盤轉儲

圖3.3 記錄信息和U盤轉儲畫面
3.4.停電信息

圖3.4 停電信息畫面
按左、右鍵可以向前后翻頁。
共可記錄8組停電和上電信息。記錄滿后，覆蓋舊信息。
3.5.時鐘畫面
4.流量算法
儀表可以配接多種流量傳感器，根據輸入信號類型不同可以分為三類，如表4.1所示。
表4.1 流量計算分類表
傳感器類型說明儀表計算公式
非差壓類脈沖輸入主要配接渦街、渦輪等非差壓型脈沖輸出的傳感器實測流量單位以小時為單位：
實測流量單位以分鐘為單位：
非差壓類模擬量輸入主要配接渦街、渦輪、電磁等非差壓型模擬量輸出（通常為4~20mA）的變送器
差壓類模擬量輸入主要配接孔板、V錐等差壓型模擬量輸出（通常為4~20mA）的傳感器或變送器
或
這里需要特別說明的是，差壓傳感器的參數設置方式。通常傳感器提供的參數包含差壓上限、流量上限、流出系數、雷諾數、管徑比、可膨脹系數等。差壓傳感器的計算公式通常為：
由于各傳感器廠家計算書不同，但通常都提供設計工況流量上限，和設計工況溫度、壓力。因此，本儀表采用了根據設計工況量程和密度補償計算的方式，簡化了儀表的參數設置。例如，對于標準孔板流量計測量過熱蒸汽流量的應用，補償公式如下：
流量量綱轉換
上表列出的都是根據傳感器測量原理得出的公式，在現場往往還需要對流量進行量綱轉換。這一點通過設置儀表實測流量單位和量綱轉換后單位即可實現。轉換公式為：
公式中的工況密度往往需要根據現場的溫度、壓力和流體類型計算，當然也可以是固定密度。
流量系數單位轉換
對于脈沖輸入類傳感器，其出廠標定的流量系數的單位與現場計量需要的流量單位時有不同。設置儀表參數時，應該將單位統一成現場計量需要的流量單位。例如：傳感器出廠標定的流量系數為32.1脈沖/升，現場需要按照立方米為單位計量。那么**應該將儀表內的參數流量單位設置為m3/h，將參數流量系數設置為32100（脈沖/立方米）。
密度計算
飽和、過熱蒸汽的密度，通過IAPWS-97公式由溫度和壓力計算得出。
水的密度，通過3階方程計算得出。
氣體密度，通過查詢標準密度表得出。
參數設置
由于不同的傳感器、介質、現場需求導致需要設置的參數不同，儀表提供引導參數快捷設置的模式，根據設置內容，自動隱藏不需要設置的參數。以簡化設置的繁瑣性。在密碼設置時，輸入引導參數密碼（默認值21215），即可進入流量快捷設置。
補償前信息畫面中的流量
這是一個中間計算量，此時尚未引入補償系數計算：對于非差壓類，顯示的是工況體積流量，對于差壓類，顯示的是
5.流量累積和清零
圖5.1 累積參數組設置
如何清零當前累積流量
按圖5.1所示，設置“清零許可”參數為開啟。
在日常信息畫面按上鍵5秒鐘?；?qū)ⅰ巴ㄓ嵡辶恪眳?shù)設置為2222。
※ 注意：為防止儀表正常運行中被誤操作。工程調試完成后，應該將“清零許可”參數設置為關閉。
如何清零歷史累積量和停電信息
將“累積查詢清零”設置為開啟，可以自動清零歷史累積量。將“停電信息清零”設置為開啟，可以自動清零歷史累積量。
6.通訊設置
圖6.1 通訊參數設置
通訊協議
儀表在訂貨時可以選擇采用公司標準協議還是MODBUS-RTU協議。
公司標準協議
有關的通訊命令及協議詳見《通訊協議》，與本儀表相關的命令如下：
#AA         讀累積值
#AA01       讀溫度測量值
#AA02       讀壓力測量值
#AA03       讀補償前瞬時流量值
#AA04       讀補償后瞬時流量值
#AA05       讀流量密度值
#AA0001     讀**路輸出模擬量值（變送輸出一）
#AA0003     讀開關量輸出狀態（報警輸出）
#AA99       讀儀表版本號
$AABB       讀儀表參數數值
%AABB(data) 設置儀表參數
&AA(data)    輸出**路模擬量
&AA01(data)    輸出第二路模擬量
&AABBDD   輸出開關量
MODBUS-RTU通訊協議   有關的通訊命令和協議詳見《MODBUS通訊協議》
命令內容MOBUS功能碼起始地址數據格式
讀溫度04或030032位浮點數
讀壓力04或030232位浮點數
讀補償前流量04或030432位浮點數
讀補償后流量04或030632位浮點數
讀流量密度值04或030832位浮點數
讀累積流量04或031032位浮點數
讀累積流量（高精度）04或032064位浮點數
讀變送輸出04或031232位浮點數
讀儀表參數03256+參數地址32位浮點數
設置儀表參數10256+參數地址32位浮點數
7.變送設置
圖7.1 變送輸出參數設置
變送電流的計算
8.報警設置
圖8.1 報警參數設置畫面
該功能為選擇功能，用戶訂貨時選擇了報警點，才開放相關功能**可選擇2個報警點。
報警方式
選擇為上限時表示對測量值上限報警；選擇為下限時表示對測量值下限報警；
選擇為預置清零時表示對累積流量進行預置輸出，同時將累積值清零；
選擇為預置不清零時表示對累積流量進行預置輸出，且不改變累積值。
在設置了報警方式參數后，報警類型**分為兩種：測量值上下限報警和累積量預置輸出兩種，兩種方式的參數設置方法不同。
測量值上下限報警
報警靈敏度
為防止測量值在報警設定值附近波動時造成報警繼電器頻繁動作，可以根據需要設定一個報警解除的外延區域。
例：上限報警時：
報警延時
設置范圍0~20秒，為0時無報警延時功能。
當測量值超過報警設定值時，啟動報警延時，如果在報警延時期間測量值始終處于報警狀態，則報警延時結束時輸出報警信號，否則不輸出報警信號。
報警恢復也受延時控制。
累積流量預置輸出
預置輸出提前量（報警靈敏度）
當報警方式選擇為預置清零/預置不清零時，報警靈敏度確定了預置輸出的提前量。
預置輸出動作時間（報警延時）
當報警方式選擇為預置清零/預置不清零時，報警延時確定了預置輸出的動作時間，單位為秒。當設置為0時，不自動恢復。
例：要求**報警點為預置輸出，目標值為12.35m3，提前量為0.05m3。累積流量達到12.30m3時，**報警輸出閉合，10秒后自動回復，同時將累積流量清零
應設置**報警點參數組中：報警設定值：12.35，報警方式：預置清零              報警靈敏度：0.05，報警延時：10
9.小信號切除與協議計量
協議計量
主要用于貿易計量時，供需雙方對低于或高于某個門限的值按照協議值計量和結算。
10.傳感器和系統誤差修正
如何使用零點和滿度修正
儀表內部的零點和滿度修正主要用于修正傳感器及連線造成的誤差。儀表本身的精度出廠前是經過檢驗合格的。
當測量值在整個量程范圍內存在固定偏差時，可以采用零點修正。例如基準溫度為20.0℃時，儀表顯示20.3℃；基準溫度為89.3℃時，儀表顯示89.6℃，則可以將零點修正設置為-0.3℃。零點修正值＝基準溫度—儀表顯示溫度。
當測量值越接近量程上限誤差越大，則可以采用滿度修正。滿度修正前，應首先采用零點修正將零點對準。然后設置滿度修正為：基準值÷儀表顯示值。
儀表內部的計算公式為：
**終顯示值＝（修正前測量值＋零點修正值）×滿度修正值
11.顯示設置
