測量精度	0.2
產地	廣東
開孔尺寸	144*144*230
控制模式	智能溫度控制調節器
類型	數顯電流測量?jī)x表
外形尺寸	144*144*230
顯示方式	液晶
結構型式	鋁殼
品牌	廣州儀潤
型號	XSR90
加工定制	是

1.1 儀表簡介
本儀表以其豐富的顯示畫面、靈活的操作方式以及強大的記錄、運算、控制和管理功能，在各行各業中獲得了極其廣泛的應用。本產品吸納了各種國內外無紙記錄儀的優點，應用**的顯示技術、微電子技術、數據存儲和通訊技術，是一款功能齊全、操作方便**可靠、高性價比的產品。
本記錄儀配置豐富，可以接收多種類型的直流電流、電壓、mV和電阻信號，實現溫度、壓力、液面、成分以及力、力矩、位移、流量等物理量的顯示、記錄、越限監控、報表生成、數據通訊、信號變送以及流量累積等功能。
本記錄儀將以前記錄在記錄紙上的測量/運算數據顯示在液晶屏上，顯示數據中的曲線畫面相當于走紙記錄儀在記錄紙上繪制的曲線。測量/運算數據同時保存在內存中，也可以在插入外部存儲設備時通過手動備份的方式保存在外部存儲媒體中。
1.2 功能簡介
1.2.1 測量輸入
測量通道
測量通道數和測量周期
儀表**多可含有18個模擬量測量通道。
儀表的測量周期為0.1秒。
A/D轉換器的積分時間
本儀表可使用A/D轉換器將采樣得到的模擬信號轉換為數字信號。如果將轉換器的積分時間設定為電源的一個周期或周期的整數倍，則可以有效地消除電源頻率干擾。
根據電源頻率（50或60Hz）的不同，為消除干擾，可通過設置【電源頻率】參數來消除干擾。關于設置方法，請參閱『7.4.1 設置電源頻率』部分。
輸入信號類型和運算
本儀表支持以下信號類型的測量，而且可以對測量數據進行開平方運算。
直流電壓（DCV）：±20mV、±50mV、±100mV、0～5V、1～5V
直流電流（DCA）：0～10mA、0～20mA、4～20mA
（通過附加一只250Ω外部分流電阻實現）
熱電偶（TC）：R、S、B、K、E、J、T、N、WR325、WR526
熱電阻（RTD）：Pt100、Cu50、Cu100、G53、BA1、BA2
遠傳壓力表：400Ω

模擬量輸入量程和可測量范圍
輸入信號類型可測量范圍
直流電壓
（DCV）±20mV-22.00～22.00mV
±50mV-52.00～52.00mV
±100mV-110.00～110.00mV
0～5V0.000～5.200V
1～5V0.800～5.200V
直流電流
（DCA）0～10mA0.000～10.400mA
0～20mA0.000～20.800mA
4～20mA3.200～20.800mA
熱電偶
（TC）R-50.0～1760.0℃
S-50.0～1760.0℃
B0.0～1820.0℃
K-200.0～1370.0℃
E-200.0～800.0℃
J-200.0～1050.0℃
T-200.0～400.0℃
N0.0～1300.0℃
WR3250.0～2315.0℃
WR5260.0～2315.0℃
熱電阻
（RTD）Pt100-200.0～850.0℃
Cu50-50.0～150.0℃
Cu100-50.0～150.0℃
G53-50.0～150.0℃
BA1-200.0～650.0℃
BA2-200.0～650.0℃
遠傳壓力表400Ω0.0～400.0Ω
注1：熱電偶符合：GB16839 1-1997, GB168392-1997, IEC584-1(1995), DIN IEC584, JIS C1602-1995
注2：熱電阻符合：JB/T8622-1997, JB/T8623-1997, JIS C1604-1997, IEC751-1995, DIN IEC751-1996
注3：熱電阻測量電流i≈0.5mA
注4：DC電流測量通過附加一只250 Ω外部分流電阻實現
熱電偶斷偶識別
用熱電偶測量溫度時，儀表可以識別熱電偶斷偶，并通過設置故障代用值參數，有效地保證設備的安全運行以及因輸入信號故障而引起的非正常設備運行。關于設置方法，請參閱『7.4.7 設置故障代用功能』部分。

熱電阻斷線識別
用熱電阻測量溫度時，儀表可以識別熱電阻斷線，并通過設置故障代用值參數，有效地保證設備的安全運行以及因輸入信號故障而引起的非正常設備運行。關于設置方法，請參閱『7.4.7 設置故障代用功能』部分。
1~5VDC量程斷線識別
使用直流電壓1~5V檔測量直流電壓信號時，儀表可以識別輸入斷線，并通過設置故障代用值參數，有效地保證設備的安全運行以及因輸入信號故障而引起的非正常設備運行。關于設置方法，請參閱『7.4.7 設置故障代用功能』部分。
冷端補償（RJC）
用熱電偶測量溫度時，可以使用冷端補償功能。儀表內部含有冷端溫度測量電路，用戶可以選擇使用內部冷端測溫或指定任一外部Pt100測量通道做為冷端補償使用。儀表測量到的冷端溫度可以調整。關于設置方法，請參閱『7.4.6 設置冷端補償（RJC）』部分。
折線修正
對于非線性信號，如果需要在標定時進行修正，可利用儀表的8段折線修正功能。關于設置方法，請參閱『7.4.3 設置折線修正』部分。
（早期版本系統軟件不帶折線修正功能，請注意，詳見《彩色無紙記錄儀升級備忘》）
數字濾波
本儀表可針對每個測量通道設置單獨的數字濾波系數，用于抑制輸入信號上的干擾。關于設置方法，請參閱『7.4.4 設置濾波常數』部分。
1.2.2 顯示功能
與顯示有關的通用項目
5.6英寸TFT彩色液晶顯示屏和畫面構成
本儀表具有一個分辨率為640×480點（橫×豎）的TFT彩色液晶顯示屏（LCD）。

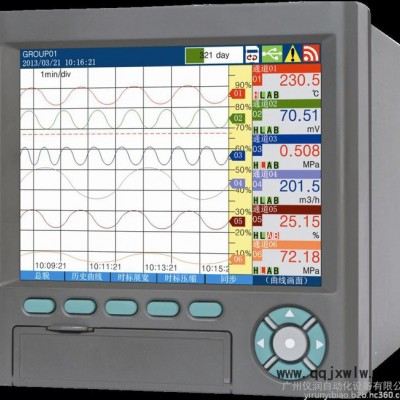

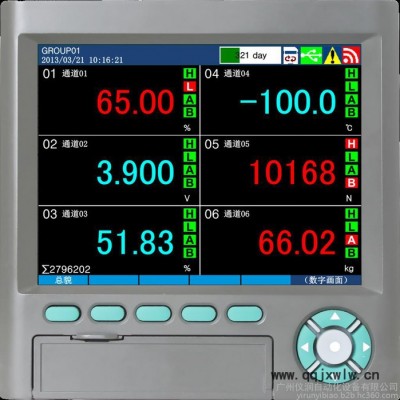

對每個組的測量數據可以進行實時曲線顯示、數字顯示和棒圖顯示。并且可在總貌畫面下同時顯示并檢測所有的測量通道。
組顯示
在曲線、數字、棒圖顯示上，通道的數據都是按預先設置的組進行顯示的**可以設置10個組，每個組**多可指定6個通道。組對曲線、數字和棒圖顯示而言，是通用的。組成員即為輸入通道。
可以按照設置的時間間隔（5s~1min）自動切換顯示組。
關于設置方法，具體參閱『7.3.2 設置顯示方式』和『7.3.3 設置組成員』部分。
運行畫面
開機后儀表自動進入運行狀態。
運行畫面包含有：
總貌畫面、數字畫面、棒圖畫面、實時曲線畫面、歷史曲線畫面、
報警信息畫面、斷電記錄畫面、繼電器狀態畫面、時報畫面、8時班報畫面、12時班報畫面、日累積報表畫面、月累積報表畫面、
數據轉儲畫面、
數據打印畫面（附加規格）。
設置畫面
本儀表在設置模式下設置各個參數。
設置畫面下可設置信號類型，量程，數字濾波，故障待用，報警，分組設設置，系統時間等各種儀表參數。
1.2.3 記錄存儲功能
本儀表可將測量到的數據存儲到內部存儲器中，并可通過數據轉儲操作保存在U盤中，關于數據保存的設置和操作，具體參閱『7.7 設置記錄存儲』和『第8章 數據轉儲』部分。
測量周期與記錄間隔
儀表的測量周期固定為0.1秒。
記錄間隔是儀表將測量得到的數據保存到內部存儲器的時間間隔，0.1s~1min多檔可設。
內部存儲器和記錄時間
內部存儲器容量為4Gb
記錄時間的長短與內部存儲器容量、記錄間隔和輸入通道數有關。
記錄間隔輸入通道數可記錄時間
0.1秒
（**快記錄間隔）622天
1210天
187天
1秒
（出廠默認記錄間隔）6225天
12106天
1871天
60秒
（**慢記錄間隔）6>37年
12>17年
18>10年

外部存儲器
**大支持32GB容量的U盤（優盤）。


1.2.4 報警功能（附加規格）
當測量數據滿足特定條件時，將發生報警。
可設置報警后顯示報警狀態或在報警發生時繼電器輸出（附加規格）。詳細的報警功能，具體參閱『7.5 設置報警參數』部分。
儀表**多能提供12點繼電器輸出。
每個通道**多可設置4個報警點。
報警類型
可設置下述8種報警方式：
上限報警（H）下限報警（L）
偏差上限報警（A）偏差下限報警（B）
待機上限報警（E）待機下限報警（F）
待機偏差上限報警（Q）待機偏差下限報警（R）
報警輔助功能
報警可設置使用下述輔助功能：
功能內容
靈敏度防止測量值波動導致頻繁報警。
可分別設置每個輸入通道的報警靈敏度和報警延時參數。
報警延時
密碼保護部分關鍵的報警值參數可設置受**密碼保護，防止誤設置
繼電器輸出報警發生時輸出觸點信號
儀表**多可配置6點繼電器輸出。
繼電器輸出方式可整體配置繼電器的輸出方式組合或自定義組態方式。
消警延時可設置手動或自動延時消除報警。
報警輸出控制權控制權轉移功能使計算機可以直接通過通訊控制繼電器輸出。
 附加規格
報警顯示
在狀態欄顯示報警指示圖標。
在運行畫面下的總貌畫面、數字畫面、棒圖畫面、實時曲線畫面顯示報警狀態。
在報警信息畫面下顯示歷史報警信息（可追溯128條）。
在繼電器狀態畫面下顯示當前各繼電器的輸出狀態（附加規格）。
1.2.5 變送輸出功能（附加規格）
儀表的模擬量輸出類型為4～20mA直流電流輸出（附加規格）。
儀表**多能提供6路模擬量輸出。
控制權轉移功能使計算機可以直接通過通訊控制變送輸出。
關于變送輸出功能，具體參閱『7.6 設置模擬量輸出參數』部分。
1.2.6 通訊和打印（附加規格）
儀表可以通過RS485或RS232C進行通訊（附加規格）。
儀表支持連接微型面板式打印機打印實時數據（附加規格）。
儀表的通訊和打印功能是二選一的。
RS232C/RS485通訊（附加規格）
通訊硬件光電隔離。
通訊接口為RS485或RS232C。
通訊協議為國際通用的標準Modbus-RTU通訊協議或ASCII協議。
配套測試軟件，提供組態軟件和應用軟件技術支持。
控制權轉移功能使計算機可以直接通過通訊控制儀表的報警輸出和變送輸出。
關于通訊功能，具體參閱『7.9 設置通訊』部分。
連接面板式打印機（附加規格）
儀表可通過RS232C通訊接口與面板式打印機連接。
可設置自動定時打印、報警打印，或手動觸發打印。
關于打印功能，具體參閱『第9章 數據打印』部分。
1.2.7 累積和報表功能
儀表對每個測量通道均可進行累積運算。
儀表各測量通道的累積值可在數字畫面下顯示。
儀表可生成各種累積報表，包括時報、8時班報、12時班報、日累積報表和月累積報表。
儀表的各種報表均可通過USB接口導出到U盤中。
關于累積功能，具體參閱『7.8 設置累積和報表』部分。
累積和報表功能功能為標配功能。
1.2.8 其它功能
外供電源
儀表可提供24VDC電源輸出，用于給變送器供電**大負載能力≤200mA。
外供電源功能為標配功能。



第2章 儀表使用前
2.1 儀表使用注意事項
本儀表的使用注意事項
本儀表塑料零部件較多，清掃時請使用干燥的柔軟布擦拭。不能使用含有苯、汽油或香蕉水等腐蝕性有機溶劑清潔儀表，可能造成變色或變形。
請不要將帶電物品靠近信號端子，可能引起故障。
請不要對本表沖擊。有可能使儀表內部器件損壞或發生故障。
請不要使用尖銳物品接觸LCD顯示屏，有可能損壞液晶屏。
儀表維護、保養時請先斷電。
如果您確認從儀表中冒煙，聞到有異味，發出異響等異常情況發生時，請立即切斷供電電源，并及時與供貨商或我公司取得聯系。
使用USB轉儲的注意事項
USB轉儲功能實現將儀表中的歷史數據轉儲到插在儀表USB接口的U盤中。
請注意U盤的靜電保護，在將U盤插入U(xiǎn)SB接口和從USB接口拔出時，請小心。
請使用本公司推薦的U盤產品。
在高溫（約40℃以上）使用USB轉儲時，請?jiān)诒４鏀?shù)據時插入U(xiǎn)盤，數據保存結束后取出放好，不要將U盤長期插在儀表上。
打開／關閉儀表電源前，請拔出U盤。
當正在操作U盤讀寫數據時，（有指示燈的U盤，其上面的指示燈點亮），請不要拔下U盤，否則可能會破壞數據。
避免U盤快速的插拔：剛插入U(xiǎn)盤后，請勿立刻拔出，否則可能會破壞數據。
關于U盤的一般使用注意事項，請參閱所使用的U盤附帶的使用說明書。
儀表的操作流程
**使用本儀表時，請按照以下流程操作。
安裝：安裝本儀表
 參閱『2.2 儀表的安裝』部分。
接線：將輸入/輸出線連接到儀表的后端子和接口，然后連接電源線
 參閱『2.3 儀表接線』部分。
接通電源：接通儀表電源
 參閱『4.1 接通/關斷電源』部分。
環境設置：設置系統日期/時間、設備名稱等關鍵系統參數。
 參閱『7.2 設置系統基礎參數』部分。
功能設置：設置儀表的測量、顯示、報警等各種功能。
 參閱『第7章 常用設置指南』部分。
測量：開始測量，執行操作（如切換畫面等）。保存測量數據。
 參閱『第5章 運行狀態畫面及其操作』部分。
數據管理：檢查并管理測量數據。
 可通過歷史曲線畫面查看或使用數據轉儲管理數據。
 參閱『5.6 歷史曲線畫面』和『第8章 數據轉儲』部分。
2.2 儀表的安裝
★ 本小節對本儀表的安裝場所、安裝規格、以及安裝方法進行說明。安裝時務必閱讀本小節。
2.2.1 安裝場所
請?jiān)诜舷铝袟l件的室內場所安裝
安裝盤
本儀表為盤裝式儀表。
室內場所
要安裝在室內，且能避開風雨和太陽直射。
通風良好的場所
為了防止本儀表內部溫度過高，請將本儀表安裝在通風良好的地方。當儀表盤上同時安裝多臺儀表或混裝其它儀表時，需要在儀表之間預留足夠的空間。
機械振動少的場所
請選擇機械振動少的地方安裝本儀表。
水平安裝
安裝本儀表時，請不要左右傾斜，盡量水平（可后傾**大30°）。
　警　告　
將本儀表從溫度、濕度低的場所移至溫度、濕度高的場所，溫度變化過大，可能會導致結露。熱電偶輸入時會產生測量誤差。這時請先將本儀表放置在新環境1小時后再使用。
在高溫條件下長時間使用會縮短LCD的壽命（顯示質量降低等）。
請盡量不要在高溫（約40℃以上）條件下使用。
請不要在下述場所安裝：
戶外
陽光直射或發熱設備附近
請盡可能選擇溫度變化小，接近常溫（23℃）的場所。陽光直射到的場所或接近發熱設備，會對本儀表產生不良影響。
油煙、蒸汽、濕氣、灰塵以及腐蝕性氣體多的場所
油煙、蒸汽、濕氣、灰塵、腐蝕性氣體等會對本儀表產生不良的影響。
強磁場發生源附近
請不要將磁鐵或會產生電磁場的設備靠近本儀表。如果將本儀表置于強磁場源附近，由于磁場的影響會帶來測量誤差。
不便于觀察顯示畫面的場所
本儀表顯示部分用的是5.6英寸TFT彩色液晶顯示屏（LCD），因此，如果從極偏的角度觀察畫面可能造成色偏或難以看清顯示。請盡量將本儀表安裝在便于觀察者能正面觀看的場所。
