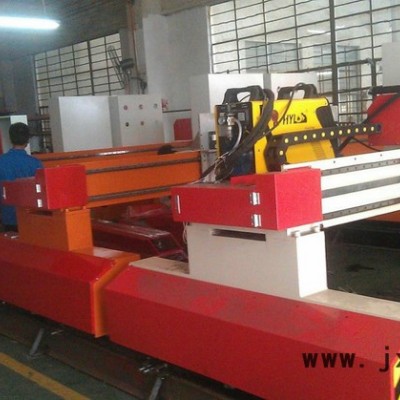

控制系統： 上海交大

驅動；     日本松下原裝伺服驅動系統，雙邊驅動

減速器：   德國行星減速機（免維護）

導軌：     臺灣直線導軌

路軌:      24KG精磨重型路軌

割炬系統： 火焰電容自動調高一套（含自動點火裝置），弧壓自動調高裝置一套

橫向跨度： 4.0m，縱向長度可隨意加長；有效切割寬度3m/ 長度（總長減2米）

1）工作原理：

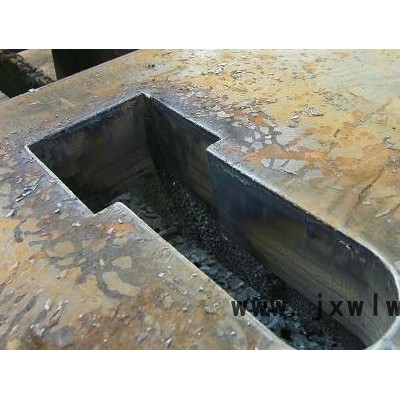

  數控火焰、等離子切割機是一種新型的熱切割設備。它的工作原理是以氧氣+**或丙烷的壓縮氣體為工作氣體，以高溫高速的火焰( 或等離子弧)為熱源，將被切割的金屬局部熔化，并同時用高速氣流將已熔化的金屬吹走，形成狹窄切縫。該設備本僅切割速度快、切縫狹窄、切口平整、熱影響區小、工件變形度低、操作簡單，而且具有顯著的節能、節料效果。

2）技術參數 ：

型號                CNC-4000

軌距            4000

有效切割寬度    3200

軌長            按客戶要求

有效切割長度    軌長-2000

驅動方式            雙邊驅動

驅動速度(mm/min)    50-10000

重復精度        ±0.5

切面粗糙度      Ra12.5

切割精度            ±0.5mm/1000mm

火焰切割厚度    **大500

等離子切割厚度  由等離子電源決定（范圍0.1-50）

3）設備特點：

1、可直接將CAD圖紙轉換成程序切割

2、人機對話操作模式。

3、任何平面圖形切割。

4、具有故障自診斷，顯示故障信息。

5、動態圖形仿真（示范）功能。

6、動態圖形的實時跟蹤功能。

7、割縫自動補償功能，可以手動修改。

8、拐角自動減速，加工過程當中可以隨時手動加減速。

9、坐標、板材旋轉功能，可以彌補橫斜板。

10、圖形鏡像切割功能。

11、沿原軌跡返回和重新定義坐標切割功能，可隨意選擇穿孔點切割

12、斷電自動記憶功能，開機后可以繼續上一次切割

13、USB通訊控制,U盤直接讀取文件功能,便捷的現場操作

14、17寸飛利浦顯示屏,人性化操作界面,全中文菜單,簡單易用.
