二軸相貫線切割機cm01

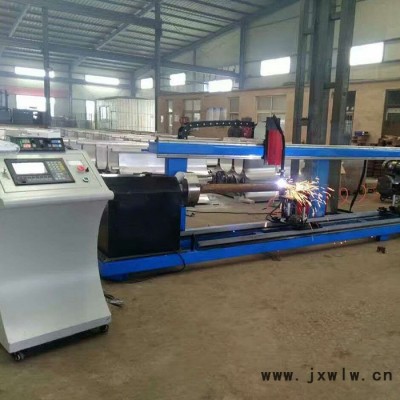

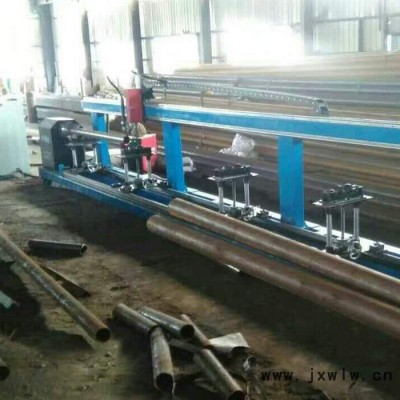

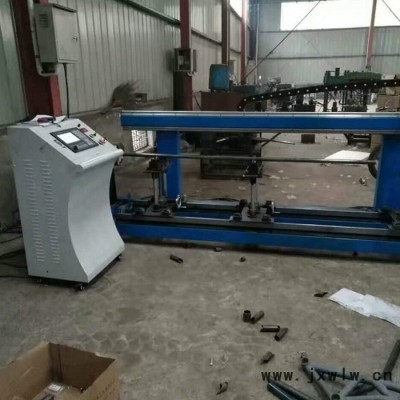

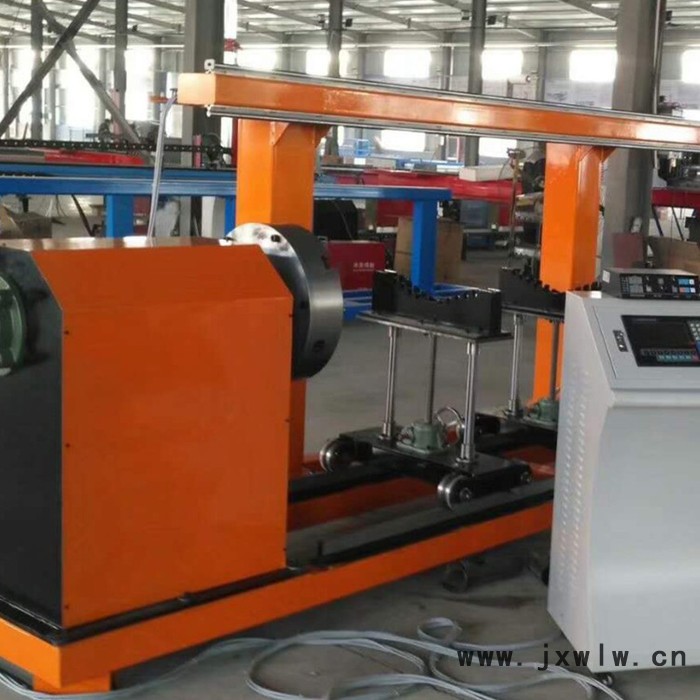

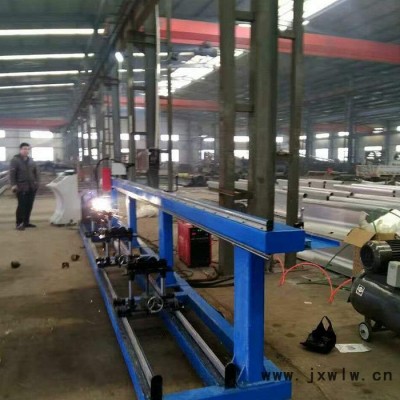

該數控相貫線切割機為臥式結構，主要分為：工件夾緊機構、卡盤回轉機構、管道支撐托架、割炬行走機構、割炬回轉機構、仿形跟蹤機構、數控系統、軟件系統等。被切鋼管吊放于管道支撐裝置上，支撐裝置配兩組大小不同的滾輪，以適應鋼管直徑的變化，上管后通過工件夾緊機構配合將鋼管夾緊于三爪聯動自定心卡盤上。用戶在切割軟件上編輯生成切割數據，再由數控系統控制各機構根據切割數據準確、高效的進行切割，此過程中工件夾緊機構、管道支撐裝置擔負管材的固定、支撐、帶動等，割炬行走機構與工件旋轉機構負責相貫線曲線的合成，等離子切割系統為切割源，割炬回轉機構負責坡口切割任務，仿形跟蹤機構協同其他各機構完成割炬跟高、水平度橢圓度測量、數據補償?shù)裙δ堋?

設備性能及主要參數

二軸相貫線切割機主要性能參數：

⑴、切割管徑范圍：φ60mm～φ630mm

⑵、切割管徑壁厚：6mm～50mm

⑶、卡管Z大重量：5T

⑷、Z大切割長度：6000/12000mm

⑸、切割速度50 -3000mm/min

⑹、割炬快速移動速度:6000mm/min

⑺、鋼管形式及要求:無縫鋼管，橢圓度：≤1

⑻、等離子切割材質：碳鋼

⑼、卡盤形式：三爪聯動自定心

⑽、管道支撐托架形式：無動力滾輪式

⑾、支架數量：3個

⑿、設備重量：800KG

相貫線切割機是一種可自動完成對金屬圓管、方管或異型管的相貫線端頭、相貫線孔類、管道彎頭（蝦米節）進行切割加工的設備。與該設備配套使用的相貫線切割機輔助設計編程軟件也是非常重要的核心配件。
