鋼軌超聲波探傷儀技術參數

探測通道（其中校對通道1個）：8個；

工作頻率：2MHz；

重復探測頻率：400Hz；

探測范圍：0～200mm?適于43kg/m和50kg/m鋼軌?0～250mm?適于60kg/m和75kg/m鋼軌；

動態范圍：≥20dB(抑制小)，2～6dB(抑制大)；

水平線性誤差：≤2%；

重直線性誤差：≤15%；

增益控制范圍：80dB；

衰減器誤差：每12dB不大于1dB；

工作電壓：DC18V～22V；

功??耗：≤10W；

工作溫度：－400C～500C；

耦合劑容量：20L；

重???量：28Kg；

整機外形尺寸：長×高×寬=750×800×350mm；

儀器主機尺寸：長×高×寬=340×230×150mm。

產品介紹：

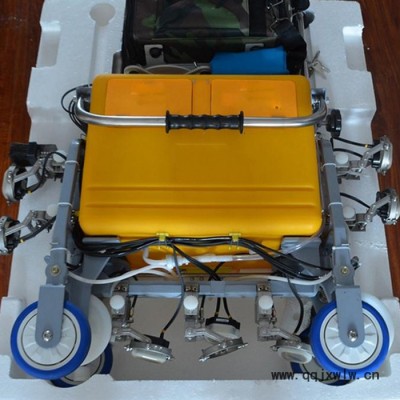

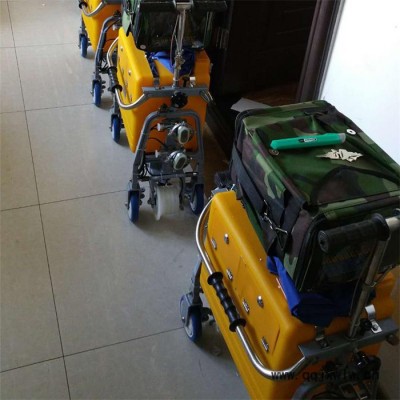

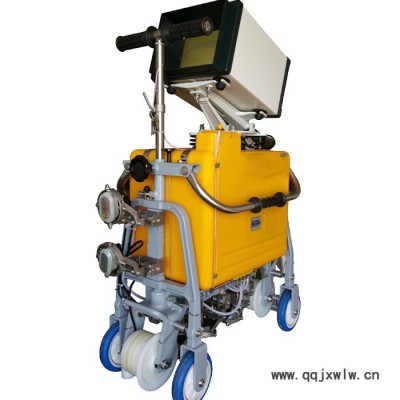

GCT-8C鋼軌探傷儀是CM05中科儀推出的一款手推車式數字鋼軌超聲波探傷儀（鋼軌探傷小車），該儀器具有一個主機，超聲波探頭，盛耦合劑的水箱，以上3部分安裝到探 傷手推車上，適于探測國產和進口的43kg/m～75kg/m鋼軌母材中存在的各種缺陷，主要用在地鐵鋼軌，鐵路鋼軌安全防范檢測，技術條件滿足TB /T2340-2012《鋼軌超聲波探傷儀》標準。通過原鐵道部TBT/2340-2012認證。探頭符合具有《鐵路專用計量器具新產品技術認證管理規 則》及相關技術條件的要求，并具有認證書。

GCT-8C升級版鋼軌探傷儀可選配無線數據傳輸系統。系統工作時，儀器通過WIFI網絡先將探傷數據傳輸?shù)绞殖謾C上，再由手持機通過中國聯通WCDMA的3G網絡將數據傳輸?shù)竭h(yuǎn)程服務器上，管理者或探傷數據分析員可以通過遠程服務器對現場作業進行監控，并可將探傷數據下載下來進行分析。
