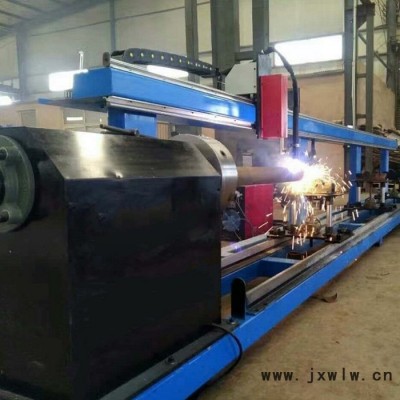

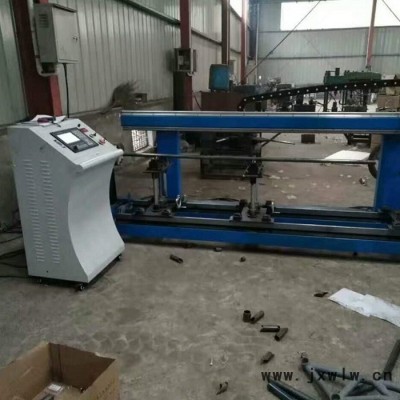

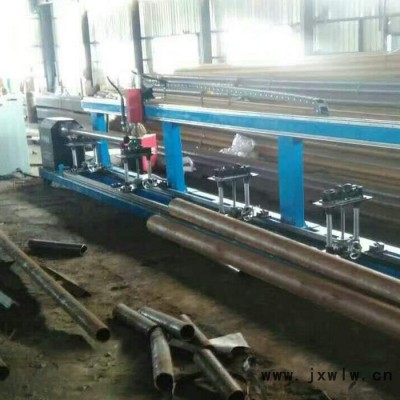

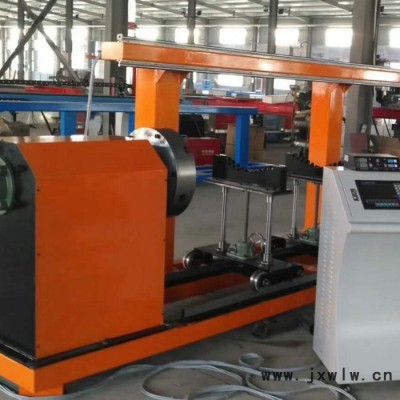

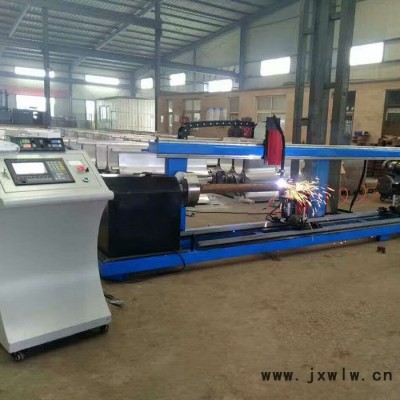

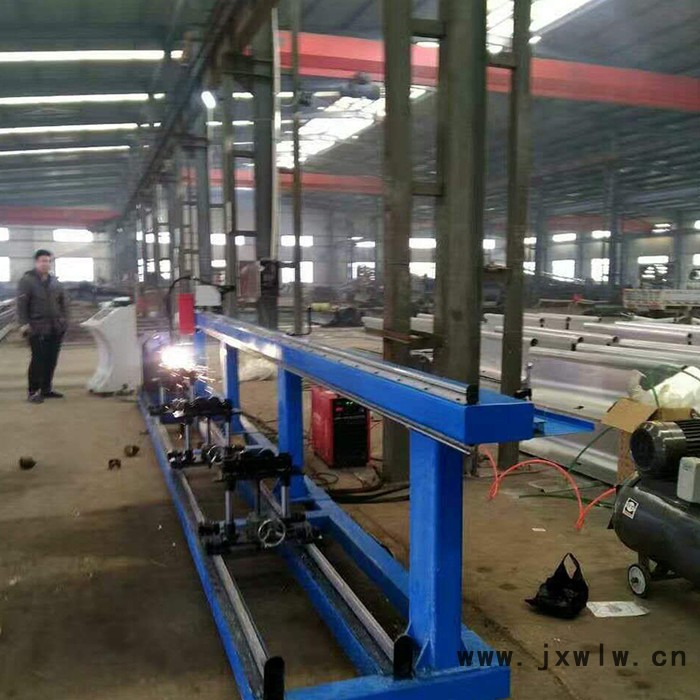

數控相貫線切割機為臥式結構，主要分為：工件夾緊機構、卡盤回轉機構、管道支撐托架、割炬行走機構、割炬回轉機構、仿形跟蹤機構、數控系統、軟件系統等。CM05被切鋼管吊放于管道支撐裝置上，支撐裝置配兩組大小不同的滾輪，以適應鋼管直徑的變化，上管后通過工件夾緊機構配合將鋼管夾緊于三爪聯動自定心卡盤上。用戶在切割軟件上編輯生成切割數據，再由數控系統控制各機構根據切割數據準確、高效的進行切割，此過程中工件夾緊機構、管道支撐裝置擔負管材的固定、支撐、帶動等，割炬行走機構與工件旋轉機構負責相貫線曲線的合成，等離子切割系統為切割源，割炬回轉機構負責坡口切割任務，仿形跟蹤機構協同其他各機構完成割炬跟高、水平度橢圓度測量、數據補償?shù)裙δ堋?

1相貫線切割機概述

2異型管相貫線切割機介紹

相貫線切割機概述編輯

相貫線切割機是一種可自動完成對金屬圓管、方管或異型管的相貫線端頭、相貫線孔類、管道彎頭(蝦米節)進行切割加工的設備。與該設備配套使用的相貫線切割機輔助設計編程軟件也是非常重要的核心配件。其廣泛運用于建筑、化工、造船、機械工程、冶金、電力等行業的管道結構件的切割加工。

相貫線切割機

異型管相貫線切割機介紹

基于輕型化、美觀及經濟性的優點,鋼結構中異型管(方管、橢圓管等)結構不斷出現,而傳統的切削加工方式由于加工式樣簡單、效率低已經無法滿足復雜的異型管相貫線的加工需求。

通過對圓管數控相貫線切割機的工裝改造,即可實現復雜相貫的異型管切割加工,大大提高加工效率,解決了鋼結構企業異型管加工難題。
