移動開放式噴砂罐設備配置示意圖
1．缸體         2、球閥        3、壓力表      4、四通     5、球閥
6、進氣接頭     7、噴槍      8、噴嘴接頭    9、噴砂管   10、砂管接頭
11、砂缸接頭    12、出砂球閥   13、連接管
詳情；

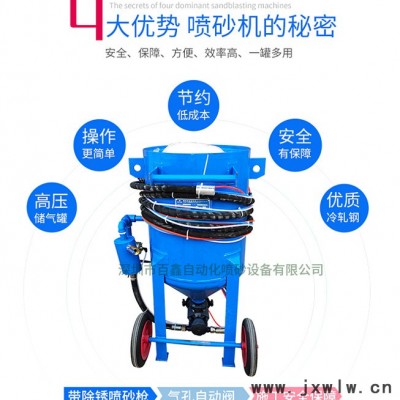

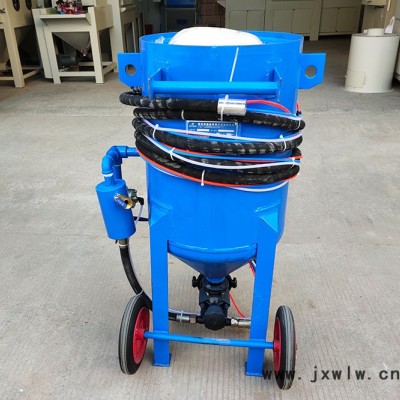

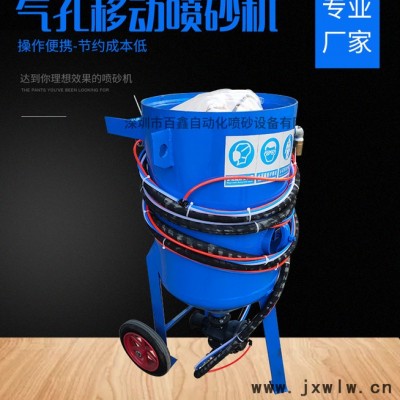

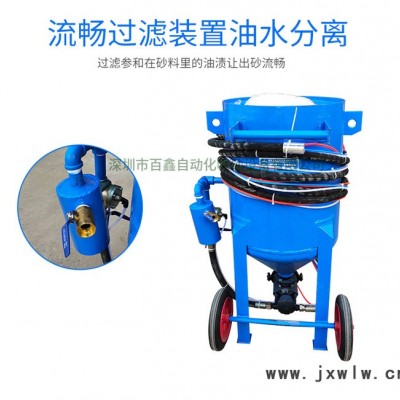

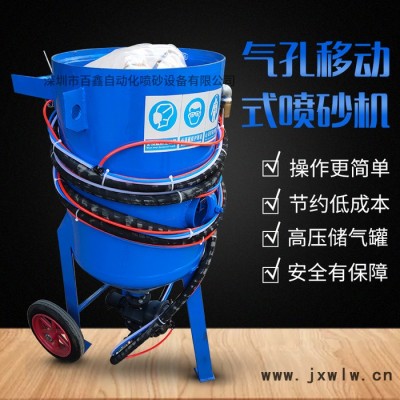

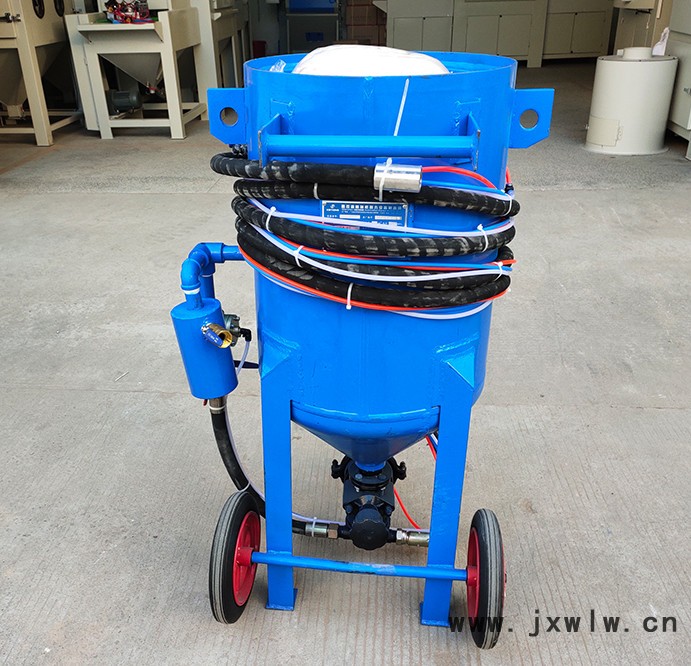

       BX-D系列壓送式噴砂機由砂罐、砂閥、噴砂管、噴槍等部分組成。是以壓縮空氣為動力，將磨料（砂、鐵砂、銅礦砂等）噴射到需要處理的工作表面的設備。壓縮空氣將磨料從沙罐中壓出，經過砂閥和噴砂管到噴槍?zhuān)チ弦源笥?00米/秒的速度噴出，由于末了對物體表面的沖擊和切削 完成金屬表面除銹、去氧化皮、舊漆皮和污垢的作用，并獲得 的清潔度和粗糙度 ，可達sa2.5-sa3.0的標準。對壓縮空氣壓力磨料目數的調整變化，也可以用于建筑物，道路除垢、混凝土除垢、玻璃毛化等方面。
       BX-D系列壓送式噴砂機可以充分利用壓縮空氣，所以噴砂效率高，已被電弧噴涂，火焰線材噴涂的油漆涂裝前表面預處理工藝已廣泛應用，還不斷擴大應用范圍，特別是用于大面積作業的噴砂工作，工作方法靈活，工藝參數可變，可適用于不同的材質、不同磨料、不同的粗糙度的技術要求，主要零件使用壽命長，設備便于維修、可靠性高、通用性強。
       噴砂機能耗低、效率高、結構簡便、性能穩定、操作方便、可靠安全、維修簡便、應用范圍廣，是使企業產品質量升級，充滿經濟活力的產品。
故障分析與排除；
1、堵塞
a、噴嘴出口處即無磨料又無空氣，關閉進氣閥，打開排氣閥，待噴丸機卸壓后，檢查噴嘴是否堵塞。
b、有空氣，無磨料將磨料閥開啟到大程度，快速打開隨即馬上關閉主氣閥，若此法不能奏效，則需打開檢查孔清除機內雜物，或者打開磨料閥三通，清除閥內堵塞物。
2、磨料流量不穩剛開始作業時，磨料流量稍有不穩乃屬正?，F(xiàn)象。若磨料流量持續不穩，快速打開隨后馬上關閉主氣閥即可消除此故障。
3、清除受潮的磨料卸掉噴砂軟管及相應的密封墊，關閉主氣閥，打開磨料閥，受潮的磨料即可被清除，（注意：磨料的出口速度很高，人員必須遠離磨料閥的出口）隨后關閉進氣閥，打開排氣閥，在把卸掉噴嘴的噴砂軟管接到噴砂機上。噴砂軟管內的濕磨料也即被清除干凈，關閉進氣閥 打開排氣閥，再把噴嘴接到噴砂軟管上，噴砂作業即可按正常步驟重新進行。
