是否原廠	是
額定電壓	380V
額定功率	200W-400W
級數	單級
減速比	50.0-120.0
類別	減速機
類型	齒輪箱
使用范圍	機械設備
適用范圍	減速機
輸入轉速	3000rpm
許用扭矩	142N.m
用途	減速機
安裝形式	立式
布局形式	同軸式
齒面硬度	軟齒面
齒輪類型	圓錐齒輪減速機
輸出轉速范圍	10-200
品牌	SHIMPO/力新寶

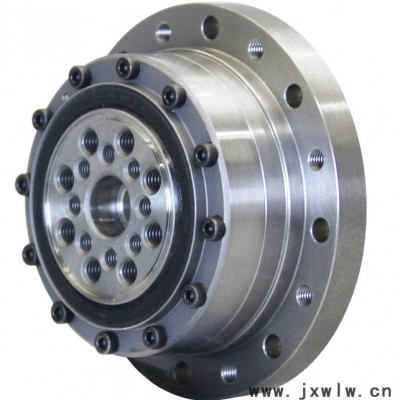

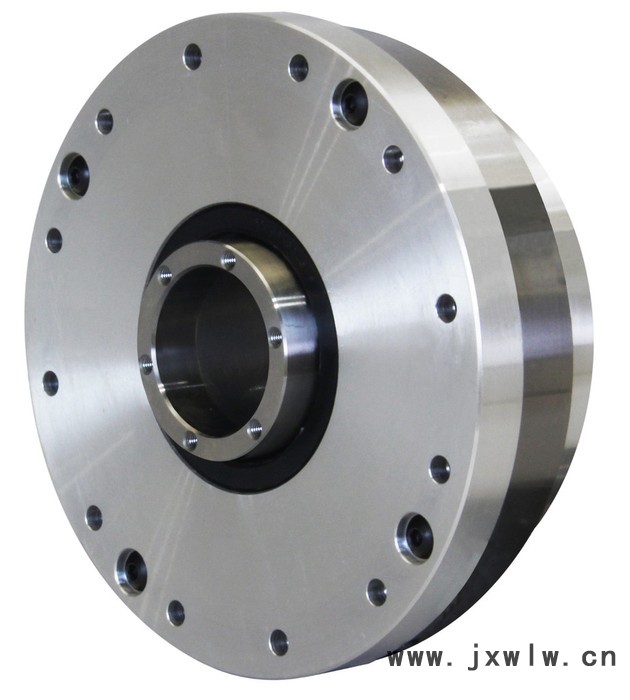

型號	WPU-50-80-14K
加工定制	是

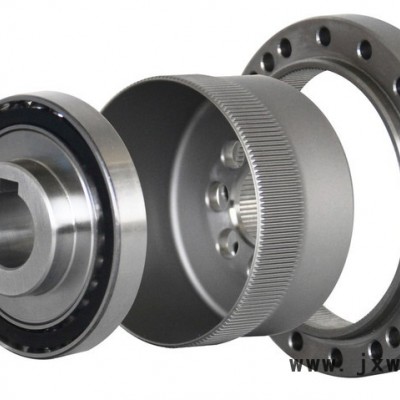

諧波齒輪減速器是一種由固定的內齒剛輪、柔輪、和使柔輪發生徑向變形的波發生器組成，具有高精度、高承載力等優點，和普通減速器相比，由于使用的材料要少50%，其體積及重量至少減少1/3。 1.結構簡單、體積小、重量輕。 諧波齒輪傳動的主要構件只有三個，波發生器、柔輪、剛輪。它與傳動比相當?shù)钠胀p速器比較，其零件減少50%，體積和重量均減少1/3左右或更多。 2.傳動比范圍大 單級諧波減速器傳動比可在50—300之間，優選在75—250之間 雙級諧波減速器傳動比可在3000—60000之間 復波諧波減速器傳動比可在200—140000之間。 3.同時嚙合的齒數多。 雙波諧波減速器同時嚙合的齒數可達30%甚至更多些。而在普通齒輪傳動中，同時嚙合的齒數只有2—7%，對于直齒圓柱漸開線齒輪同時嚙合的齒數只有1—2對。正是由于同時嚙合齒數多這一獨特的優點，使諧波傳動的精度高，齒的承載能力大，進而實現大速比、小體積。 4.承載能力大。 諧波齒輪傳動同時嚙合齒數多，即承受載荷的齒數多，在材料和速比相同的情況下，受載能力要大大超過其它傳動。其傳遞的功率范圍可為幾瓦至幾十千瓦。 5.運動精度高。 由于多齒嚙合，一般情況下，諧波齒輪與相同精度的普通齒輪相比，其運動精度能提高四倍左右。 6.運動平穩 無沖擊、噪聲小。齒的嚙入、嚙出是隨著柔輪的變形，逐漸進入和逐漸退出剛輪齒間的，嚙合過程中齒面接觸，滑移速度小，且無突然變化。 7.齒側間隙可以調整。 諧波齒輪傳動在嚙合中，柔輪和剛輪齒之間主要取決于波發生器外形的**大尺寸，及兩齒輪的齒形尺寸，因此可以使傳動的回差很小，某些情況甚至可以是零側間隙。 8.傳動效率高。 與相同速比的其它傳動相比，諧波傳動由于運動部件數量少，而且嚙合齒面的速度很低，因此效率很高，隨速比的不同（u=60-250)，效率約在65—96%左右（諧波復波傳動效率較低）齒面的磨損很小。 9.同軸性好。 諧波齒輪減速器的高速軸、低速軸位于同一軸線上。 10.可實現向密閉空間傳遞運動及動力。 采用密封柔輪諧波傳動減速裝置，可以驅動工作在高真空、有腐蝕性及其它有害介質空間的機構，諧波傳動這一獨特優點是其它傳動機構難于達到的。 11.可實現高增速運動。 由于諧波齒輪傳動的效率高及機構本身的特點，加之體積小、重量輕的優點，因此是理想的高增速裝置。對于手搖發電機、風力發電機等需要高增速的設備有廣闊的應用前景。 12.方便的實現差速傳動。 由于諧波齒輪傳動的三個基本構件中，可以任意兩個主動、第三個從動，那么如果讓波發生器、剛輪主動，柔輪從動**可以構成一個差動傳動機構，從而方便的實現快慢速工作狀況。這一點對許多機床的走刀機構很有實用價值，經適當設計，可以大大改變機床走刀部分的結構性能。
