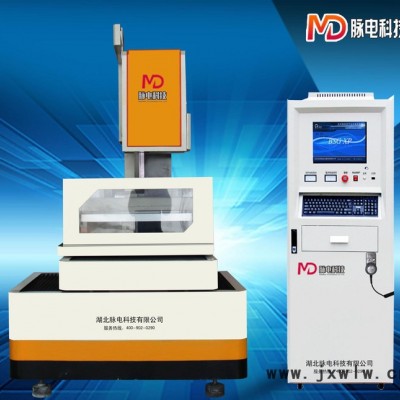

脈電C型機整體圖：

床身正面防水門板打開圖：

床身正面防水門板關閉圖：

控制柜

操作軟件：

脈電物流運輸：

 小知識：

線切割機床上安裝伺服電機與步進電機的區別：

●控制精度不同

步進系統中走絲電機是采用五相十拍步進電機 ，步距角一般為0.36°。所以數控系統發出的脈沖（0.001mm）需要通過減速齒輪箱來完成，因此同 時會產生齒輪傳動誤差。

交流伺服 中走絲電機的控制精度由電機軸后端的旋轉編碼器保證。脈電TFTC WEDM等3個系列的伺服中走絲線 切割機床全部采用進口全數字式交流伺 服電機。對于驅動器內部采用17 位編碼器的電機而言，驅動器 每接收217=131072個脈沖電機轉一圈，即其脈沖當量為 360°/131072=9.89秒。是步進電機的脈沖當量的1/655。所以直接連接絲桿即可，無組合齒輪，也**無間隙誤差。

●低頻特性不同

步進系統中走絲電機在低速時易出現低頻振動現象。這種由步進電機的工作原理所決定的低頻 振動現象對于機器的正常運轉非常不利。當步進電機工作在低速時，采用阻尼技術來克服低頻振動現象 。

交流伺服中走絲電機運轉非常平穩，即使在低速時也不會出現振動現象。交流伺服系統具有共振抑制功能，可涵蓋機械的剛性不足， 并且系統內部具有頻率解析機能（FFT），可檢測出機械的共振點，便于系統調整。

●矩頻特性 不同

步進型中走絲電 機的輸出力矩隨轉速升高而下降，且在較高轉速時會急劇下降，所以其**高工作轉速一般在300～ 600RPM。交流伺服中走絲電機為恒力矩輸出，即在其額定轉速（一般為2000RPM或3000RPM）以?xún)?nèi)，都能輸出額定轉矩，在額定轉速以上為恒功率輸出。

●過載能力不同

步進系統中走絲電機不具有過載能力。交流伺服中走絲電機具有較強的過載能力。脈電伺服中走絲采用進口交流伺服系統，它具有速度過載和轉矩過載能力。其**大轉矩為額定轉矩的三倍，可用于克服慣性負載在啟動瞬間的慣性力矩。步進電機中走絲沒有這種過載能力。

●運 行性能不同

步進電機系 統中走絲的控制為開環控制，啟動頻率過高或負載過大易出現丟步或堵轉的現象，停止時轉速過高易出現過沖的現象。交流伺服中走絲驅動系統為閉環控制，驅動器可直接對電機編碼器反饋信號進行采樣，內部構成位置環和速度環，不會出現步進電機的丟步或過沖的現象，控制性能更為可靠。

●速度響應性能不同

步進電機系統中走絲從靜止加速到工作轉速(一般為每分鐘幾百轉)需要200～400毫秒。 交流伺服系統中走絲的加速性能較好 ，以400W交流伺服電機為例，從靜止加速到其額定轉速3000RPM僅需幾毫秒，可用于要求快速啟停的控制 場合。
