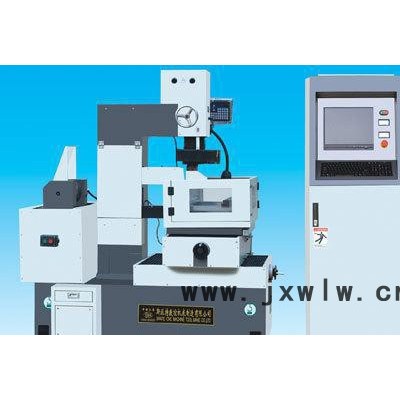

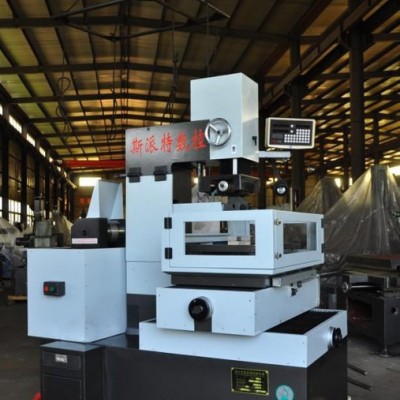

高精度中走絲系列標準型：

高精度-采用臺灣高等級直線導軌。采用雙螺母高等級滾珠絲杠，配合高強度機體結構設計。

高光潔度---采用雙向緊絲結構，前升降裝置。直線導軌組裝的運絲系統。保證電極絲恒張力平穩運行。配合多次切割方式，使工件**終切割效果可**慢走絲機床。

高效低損---采用大功率脈沖電源及獨特的放電波形設計。效率大幅度提高，電極絲損耗明顯降低。

系統配置---采用高可靠性工業計算機，配有多種解決方案。大幅提高了控制系統的穩定，可靠性。

系統軟件---可根據用戶需要選擇windows 98下運行的HF軟件或windows XP下運行的wincut軟件，同時和CAD及CAXA等軟件兼容。具有強大的人機會話功能。方便及戶進行智能化操作。對運絲速度及高頻輸出進行控制，切割參數自動調整。

系統功能---三維四軸聯動，編控一體化。CAD接口。DXF圖形文件直接讀入編程。ISO代碼控制。加工圖形實對跟蹤。具有上下異型、等錐、變錐切割，停電記憶。短路回退，斷絲保護、模擬校驗，快速回零檢查等功能。

DK77中走絲系列---伺服型

伺服驅動---X、Y軸采用進口**（松下、安川）交流伺服驅動系統。實現工作臺平穩快速信移以及定位精度高。

閉環控制---系統配備高精度光柵，具備獨立閉環控制。實現機床精度久保持。

機床型號

DK7740C

工作臺面尺寸

760*480

X軸行程

400

Y軸行程

500

Z軸行程

200

**大工件重量

250

輔助軸移動距離（U*V軸）（mm)

30*30mm

標準切割斜度(degree/mm)

±3°/80mm

切割鉬絲直徑

       0.10-0.18

多刀切割精度

≤±0.005（15*15八角形，Gr12,s=40)

定位精度

≤±0.01

重復定位精度

≤±0.003

**表面粗糙度

Ra≤1.5

**大切割效率（mm2/min）

150-180

機床外形尺寸（寬*長*高）（mm）

1400*2000*2000

機床整機重量

≈1800

控制柜尺寸（寬*長*高）（mm）

600*600*1000

電氣總?cè)莶坏昧?kva)

≤3
