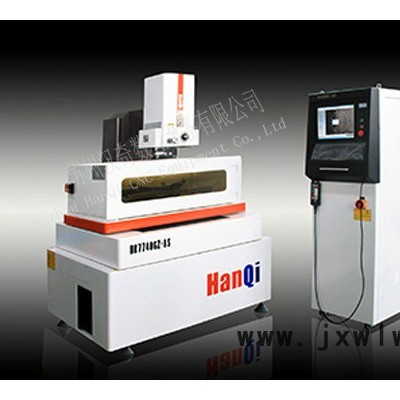

HQ40GZ-AS閉環伺服中走絲/線切割

中走絲主要特點:

“慢絲結構閉環伺服線切割”是漢奇中走絲系列的第四代產品,它結合了慢走絲機床的設計理念。

將機床移動精度、運絲精度、水的過濾精度達到了慢走絲的精度標準。再搭載漢奇自主研發的高穩性數控電源。使它加工出來的工件完全可與慢走絲**。

◆機身部分——機床采用**樹脂砂鑄件機身采用品字型結構，工作臺在左右方向移動時不會移出機身底座，大大增加了機床的剛性。

◆ 機床精度——采用全進口高精度直線導軌及滾珠絲桿并與日本松下交流伺服電機直連，解決了傳統機床采用步進驅動帶來的誤差，使它同慢走絲機床精度完全一致，大大提高了機床的使用壽命。

◆ 運絲系統——運絲筒采用全進口直線導軌，運絲筒運行平穩，精度高。運絲采用了雙向自動緊絲裝置解決了單邊松絲現象。

◆U、V軸裝置——U、V軸采用了全進口直線導軌與機身連接，大大增強了U、V軸的剛性，并使上主導輪得到了很強的穩定性。

◆ 眼膜裝置——眼膜采用了慢走絲結構自動升降裝置，為防止鉬絲再次抖動。是它**大限度的靠近工件表面進行加工，為實現了無限放電加工奠定了基礎。

◆數控電源——采用圖形驅動軟件，XP操作系統，使操作變得更加簡單易懂，使其它傳統軟件不可比擬的，采用先進的放電控制技術，具有加工修刀速度快，光潔度高等諸多特點。

   ◆過濾系統——采用慢走絲結構的過濾系統，過濾精度高，水的使用壽命長的特點。

◆ 潤滑系統——機床采用自動潤滑裝置，無需人工干預，實現了對機床所有直線導軌及絲桿進行潤滑，同時機床具有油路回收機構，廢油不會流向地面，確保加工區的清潔。

機床確保設備穩定性，松下閉環伺服直聯電機驅動（步進線切割采用齒輪傳動）自動檢測反饋補償，確保設備長時間精度不變。機床設備精度≤5um（慢走絲3um~5um）

控制電源是采用日本高頻放電源

  1）機床設備精度≤5um（慢走絲3um~5um）

  2）超低損耗（絲損400000mm?僅在一絲內）

  3）超光潔度 Ra≤0.7um

  該設備結構科學，操作便捷，設備長時間精度不變，而且維護成本低，價格是慢走絲的二分之一，適用于高精密產品及大型企業
