設備簡介：

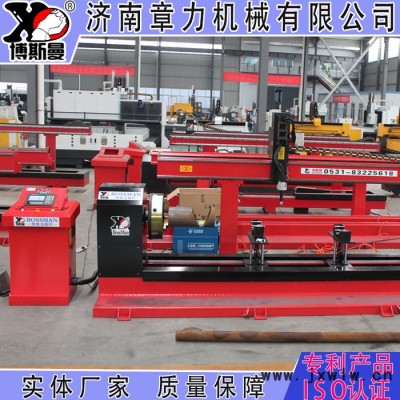

    BOSM數控管子相貫線切割機是一種對鋼管端部結合處作自動計算和切斷的設備。該機器被廣泛應用于造船、建筑、石化、機械、鋼結構、網架結構冶金等行業的管道結構件的切割加工。這些行業中有大量的管道結合相貫線孔、相貫線端頭，還有俗稱“蝦米節”的彎頭，此類加工大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后又繁復的方法來進行，而我廠制造的BOSM數控管道切割機系列，能十分方便的切割此類工件，并且操作工人幾乎不須編程、只需輸入相互配合的管子的半徑、相交角度等參數，機器就能自動切割出管子的相貫線、相貫孔、以及焊接口，不再需要人工打磨。

    BOSM數控管子三軸相貫線切割機的數控控制界面以圖形與數據結合，操作十分簡單，只需將主管和支管的半徑、相交角度、切割速度等參數按鍵輸入系統后按動“啟動”按鈕，就能進行自動點火、預熱、切割等自動操作。軟件中設計了合理的切割引入引出線，使切割面的質量得到保證，每次切割后的參數可保存為文件，供以后相同工件使用。

BOSM數控管子三軸相貫線切割機的切割方式為火焰或等離子切割，最大最小切割管徑以及管子長度均可根據用戶要求進行設計制造。

   設備特點：

   1、設備數控控制界面以圖形與數據結合，操作十分簡單，只需將主管和支管的半徑、相交角度、切割速度等參數按鍵輸入系統后按動“啟動”按鈕，就能進行自動點火、預熱、切割等自動操作。軟件中設計了合理的切割引入引出線，使切割面的質量得到保證，每次切割后的參數可保存為文件，供以后相同工件使用。

    2、設計以人為本，中英文界面操作簡單，設備結構先進可靠，適用于長期連續加工、批量加工，運行控制穩定可靠。

    基本配置：

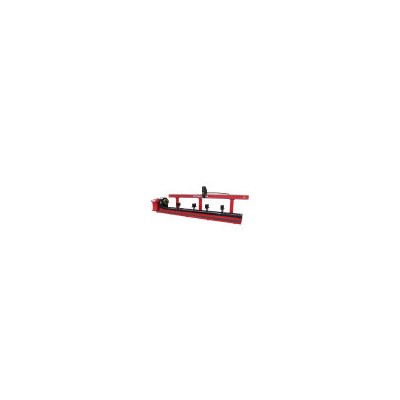

管子相貫線數控切割機主要由系統控制柜、驅動裝置、自動調高裝置、裝夾裝置、安全裝置、導軌、氣路系統、等離子切割系統等部分組成。

    機器定位精度：

    能滿足被切割鋼管符合標準，能達到工件長度尺寸定位精度為0.2mm/2000mm；母線定位精度為≤±0.5mm; 各類相貫線相配管接頭裝配間隙誤差≤±0.5 mm。

    1、X軸-管件旋轉軸

    驅動系統：                     精密齒輪箱、齒輪副傳動

    轉速：                          0.1-25r/min

    定位精度：                     ±0.3mm

    2、Y軸-割炬沿管件軸向水平移動軸

    驅動系統：                     精密齒輪箱, 齒輪、齒條傳動

    切割速度：                     ≦6000mm/min

    切割長度：                     6000mm

    定位精度：                     ±0.2mm

   設備主要功能：

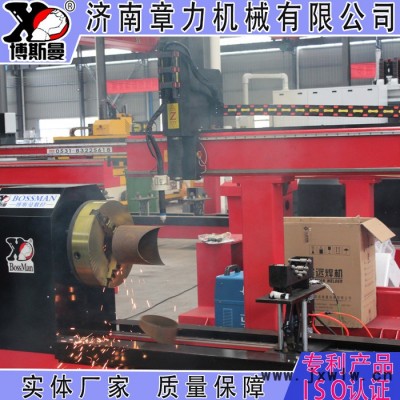

    1、本切割機采用等離子切割（也可配置火焰切割），既能切割碳鋼管，又能切割不銹鋼管。本切割機操作十分簡便，只需輸入主管支管的管徑、主管與支管的相交形式、交角和切割速度等參數后，便可進行自動切割。不必進行復雜的計算工作。并且，能在主管上切割多個不同方向、不同直徑的圓柱相貫線孔和能在支管端部切割圓柱相貫線端頭，滿足支管軸線與主管軸線偏心和非偏心的垂直相交、傾斜相交的條件。并具有一次裝夾能在主管上切割多個不同方向、不同直徑的圓柱相貫線孔及一次裝夾切割支管兩端的功能。

    2、本切割機可根據用戶需要進行管子的定角度、變角度切割。在圓管上切割焊接彎頭“蝦米節”的兩端斜截?cái)嗝妫材茉趫A管端部切割斜截端面，斜度≥25°(與鋼管軸線的夾角)；或直接進行鋼管截?cái)?。本切割機能切割與環形主管相交的支管相貫線端頭還能在圓管上切割方孔、腰形孔。

  控制系統介紹：

    1、 7寸高分辨率彩色液晶顯示屏，人性化操作界面，優化操作步驟，屏幕下方標注有操作提示，靈活高效，簡單易學；

    2、中英文菜單切換，適合國內外各類操作人員；

    3、可實現切割功能：

    3.1. 任意管徑管件加工；

    3.2. 管件端頭切斷功能，可任意設置斜切角度；

    3.3. 等徑管加工功能（V字馬鞍）

    3.4. 管件端部開槽功能，可任意設置開槽大小及開槽角度；

    3.5. 蝦米腰彎頭切割，可設置節數，彎頭角度；

    3.6. 偏心馬鞍頭切割；

    3.7. 母管開孔切割，可配合騎座式、插入式支管；

    3.8. 任意形狀開孔功能，實現圓管上面任意圖形的有效切割，可使用CAD設計開孔形狀；

    3.9. 多重馬鞍頭支管切割；

    3.10. 割縫補償功能；

    3.11. 全自動套料功能。

    等離子電源特點：

   1、采用了IGBT軟開關技術，效率高、損耗小，改善了IGBT工作條件、提高了IGBT可靠性；

    2、具有寬電網電壓適應能力，切割電流非常穩定；

    3、具有過壓、欠壓、過熱保護功能；

    4、切割電流軟啟動，減小起弧沖擊，降低割槍的消耗；

    5、切割電流無級可調，適用于不同厚度的工件；

    6、電弧挺度好，切口光潔，工藝性能優良；

    7、切割速度快、生產效率高，比傳統的氣割速度提高2-5倍以上；

    8、使用廉價的壓縮空氣做切割氣源，切割成本低；

    9、適用于碳鋼、合金鋼、有色金屬等各種金屬材料的切割；

   隨機附件：

    1、標準隨機工具：                   1套

    2、電源線：                           1根

    3、等離子割嘴：                     10套

    4、等離子保護帽：                   2套

    5、管套料軟件：                      1套

    6、可調式地腳：                      1宗

    7、U盤：                              1支

    8、產品說明書：                     1份

    9、產品合格證：                     1份

    10、產品保修卡：                   1份

    設備調試、安裝：

    1、供方負責在需方現埸的設備安裝、調試工作。需方應配合供方工作，提供設備安裝所需的必要支持，并提前將電、氣、及管路安裝到位。

    2、設備安裝、調試所用的專用工具供方自備，如供方確有實際困難,需方應提供力所能及的幫助。

    3、需方須在供方調試人員到達現場之前，準備好調試設備所需的管材等輔助材料。

    4、本設備在安裝調試時，本廠免費提供技術支持，指導用戶熟悉并初步掌握設備性能。免費對操作、維修人員進行培訓，使其達到能獨立操作的水平。
