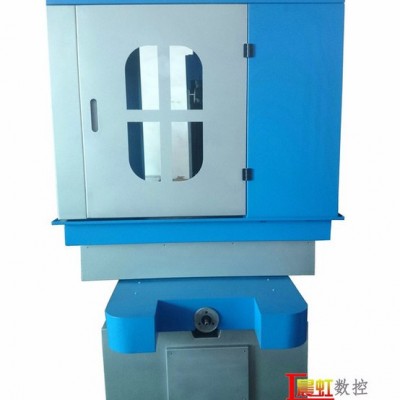

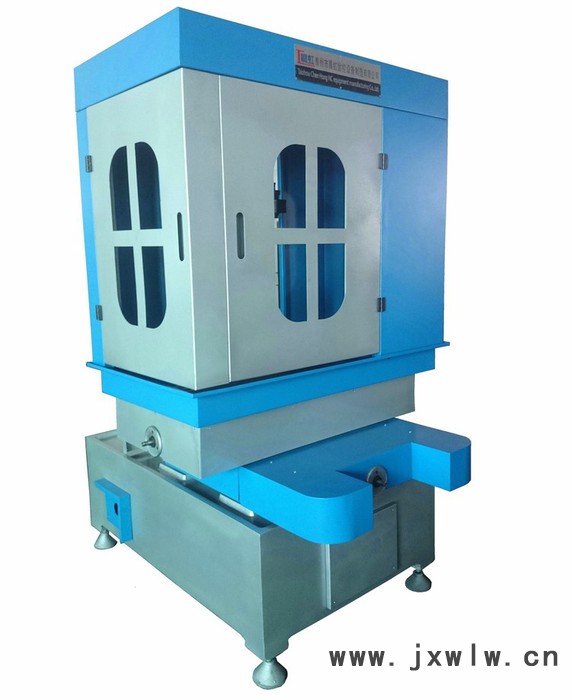

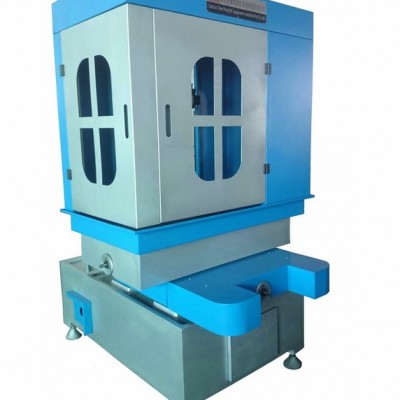

CHSX5625型弓架運動式金剛石線切割機（砂線切割機）圖片

  好消息：2014年之后，泰州晨虹弓架運動式金剛石線切割機全新升級至第三代，新款機床性能不變，生產成本卻更低了。相比舊款第二代機床，新款弓架運動式金剛石線切割機有哪些變化呢？下面為您揭曉！

    **代金剛石線切割機，如圖

  **代弓架運動式金剛石線切割機為我公司技術工程師早些時候在其他工廠做機床設計工程師的時候而設計，機床床身為灰白色，護罩綠色，電氣與床身一體。結構小巧，造型簡潔。弓架為固定結構，不可調節高度。砂線夾頭在加工過程中轉動設計，夾頭為專用夾頭（即每一個規格的砂線對應一個規格的夾頭，例如鋼絲直徑為0.7mm，那**必須選擇孔為0.7mm的夾頭，每換一個規格的砂線**選擇購買相應規格的夾頭。）

第二代弓架運動式金剛石線切割機，如圖

  第二代弓架運動式金剛石線切割機為我公司技術工程師自己創辦泰州晨虹數控公司而設計的新機型，相比**代弓架運動式金剛石線切割機，第二代機型采用直線導軌，數控控制系統分開。機床結構更合理，故障率更低。我公司這種機型**大行程做到1.5米×1米，高度800mm。

第三代弓架運動式金剛石線切割機，如圖

  第三代弓架運動式金剛石線切割機為我公司2014年生產的機型，這款機型**大的改動在兩點：1.弓架可調節高度，用戶可根據自身產品具體情況要求調節高度的檔次，達到**加工精度；2、夾頭采用通用式，一套夾頭適用直徑在0.7~3.0mm之間的砂線，節省了購買專用夾頭的費用，同時也節省了安裝專用夾頭的時間。第三代產品的同樣也可以設計超大行程。細節：這款機床的砂線在加工過程中是不轉動的。

新款弓架運動式金剛石線切割機CHSX5625型技術參數

新款弓架運動式金剛石線切割機CHSX5625型主要結構、性能特點。

 1．機床的主要組成部分。

      本機床主要由工作臺部分、底座部分、弓架部分、電氣部分、防護部分、潤滑部分組成。

2．結構布局與特點。

      整機采用床身固定。工作臺在床身上作Ｘ向/Y向移動，弓架在立柱上作Ｚ向往復運動，立柱采用臺灣產直線導軌磨損小，使用壽命長等特點。保證弓架往復運動的平穩和可靠性。整機布局合理、美觀，保證機床整體的剛性。

3．大件

主要大件如立柱、床身、工作臺等均采用箱型或近似箱型結構，大規格結構尺寸，并布置有足夠加強筋板，如立柱中間布置有對連整體筋板。采用高強度鑄鐵和樹脂砂工藝鑄造，具有完整的二次時效工藝以消除殘余應力，保證整機具有足夠的強度、剛性和高穩定性。床身、立柱、工作臺等大件用機加工修整外表面，確保表面平整，整機外型美觀。

4．  三向?qū)к?

      Ｘ、Y、Z三軸均采用高精度直線導軌。運行精度高，承載能力強，摩擦系數小，運動靈敏度高，性能優越，且機床的精度穩定性好，使用壽命長。

5．  兩向進給機構

  （１）Ｘ、Y向進給機構采用精密滾珠絲桿傳動，驅動電機帶動絲桿傳動提高了精度，進給驅動特性好，機構簡單，維護方便。

新款弓架運動式金剛石線切割機CHSX5625型控制系統主要配置

1、主機為工控電腦。

2、15寸液晶顯示器。

3、CNC軟件為繪圖自動生成程序，編程與控制一體線切割專用軟件，功能模塊組成。

4、臺式控制柜。

   備注：我公司致力于不斷提高產品性能及質量，所以本說明書所寫內容與新產品功能規格或設計可能略有不同，如未能另行通知，請以溝通之后所購實物為準。

公司產品資料雖經多方審核、校正，但仍可能出現錯漏情況，不足之處祈求諒解并請指正。
