型號	CH5632
類型	弓鋸床
主電機功率	4kw
產品類型	落地式
控制形式	數控
售后服務	正常使用保修一年，終身維修。
是否庫存	是
品牌	晨虹

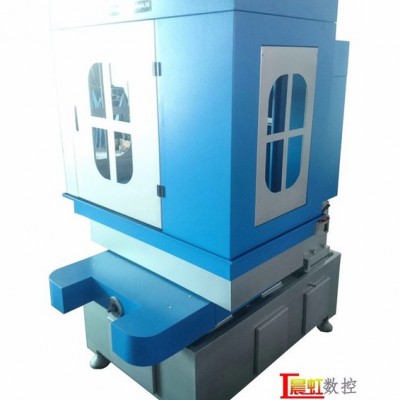

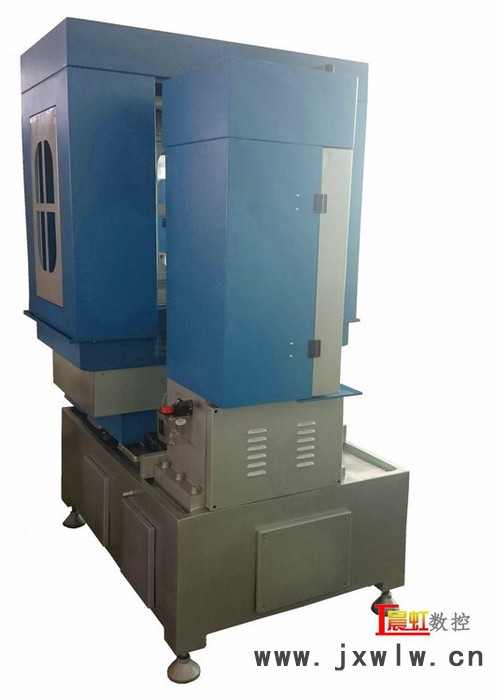

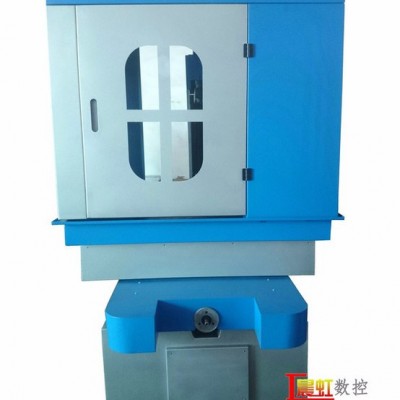

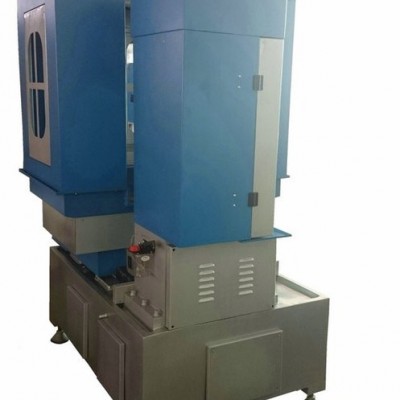

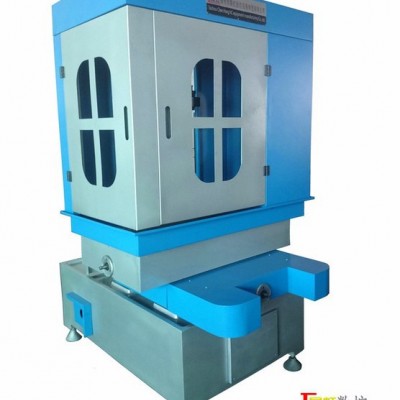

晨虹CH5632系列粗線式線架上下運動結構式金剛石線切割機床

型號：CH5632-40        規格：成型精密切割、厚片切割



用途：

   晨虹CH5632-40金剛石線切割機床是用于諸如：石墨、晶體、陶瓷、稀土磁體、寶石、玻璃、碳素體、鍺等脆硬性材料的精密切割。

特點：

1機械部分

（1）       主機設計采用有限元分析方法設計，確保機床的強度和剛性，機床主要部件采用**灰口鑄鐵鑄造，加工后經二次人工時效和震動時效處理，減少鑄造應力。安裝面經精密磨削和刮研確保機床精度。XY軸傳動安裝精密P2級滾珠絲杠，采用臺灣進口精密滾動直線導軌。

（2）       精密導輪組件采用雙軸承結構。

（3）       該款機床針對加工脆硬材料特點，為便于裝夾工件及落料安全采用金剛石絲線橫式加工，即金剛石絲線在工件上方與工件產生。

2電氣系統

（1）       機床數控系統通過穩定可靠的工業控制機進行控制，編程系統采用線切割編程控制一體軟件。

（2）       良好的斷絲停車保護功能，發生斷絲，絲筒停止轉動，程序停止加工。

切割材料展示

圖為金剛石線鋸切割的復合材料、PU密材料、石墨模具、多晶硅等材料

  圖為金剛石線鋸成型切割EVA材料



技術參數

一、 CH5632-40數控金剛石砂線切割機床主要技術參數。
1. 工作臺
（1） 工作臺面積（寬×長）? 650mm×430mm
（2） Ｔ型槽數???        2條
（3） Ｔ型槽寬??????? 14mm
（4） Ｔ型槽距?????? 280mm
（5） 工作臺**大承載???? 300kg
（6） 工件架高度           400mm
２. 各向行程
（1） 工作臺縱向行程（X向） 400mm
（2） 工作臺橫向行程（Y向） 320mm
（3） 砂線上下行程（Z向） 30mm
3.  砂線和線架
（1） 砂線規格          φ1.0mm、φ1.4mm
（2） 砂線轉動速度 40r/min
（3） 砂線往復頻率 20～100次/min
（4） 驅動砂線電機功率 1.5KW
（5） **大切割厚度 400mm
4.  進給電機
（1） 工作臺X向   2.2N.M
（2） 工作臺Y向          2.2N.M
5.  機床精度標準
（1） 工作夾持框架表面與XY軸運動的平行度: 任意300測量長度上為0.02,**大允差0.05
（2） X軸運動與Y軸運動之間垂直度： 任意300測量長度上為0.02
（3） 工作臺運動的定位精度:測量長度≤500為0.02
（4） 線架與工作臺X軸方向的垂直度：0.01/30
（5） 線架與工作臺Y軸方向的垂直度：0.01/30
6.  切割效率   加工石墨以250毫米厚度計量**大：500mm2/min

二、主要結構、性能特點。

1．機床的主要組成部分。
??本機床主要由工作臺部分、底座部分、線架部分、電氣部分、防護部分組成。
2．結構布局與特點。
??整機采用床身固定。工作臺在床身上作Ｘ向/Y向移動，線架在立柱上作Ｚ向往復運動，立柱采用臺灣產直線導軌磨損小，使用壽命長等特點。保證線架往復運動的平穩和可靠性。整機布局合理、美觀，保證機床整體的剛性。
3．大件
   主要大件如立柱、床身、工作臺等均采用箱型或近似箱型結構，大規格結構尺寸，并布置有足夠加強筋板，如立柱中間布置有對連整體筋板。采用高強度鑄鐵和樹脂砂工藝鑄造，具有完整的二次時效工藝以消除殘余應力，保證整機具有足夠的強度、剛性和高穩定性。床身、立柱、工作臺等大件用機加工修整外表面，確保表面平整，整機外型美觀。
4．三向?qū)к?br>? Ｘ、Y、Z三軸均采用高精度直線導軌。運行精度高，承載能力強，摩擦系數小，運動靈敏度高，性能優越，且機床的精度穩定性好，使用壽命長。
5．?兩向進給機構
? Ｘ、Y向進給機構采用精密滾珠絲桿傳動，驅動電機帶動絲桿傳動提高了精度，進給驅動特性好，機構簡單，維護方便。

三、控制系統主要配置

1、主機為工控電腦。
2、15寸液晶顯示器。
3、CNC軟件為繪圖自動生成程序，編程與控制一體線切割專用軟件，功能模塊組成。
4、臺式控制柜。

晨虹CH5632金剛石線切割機床是成型切割設備
