機床的型號、規格及參數

機床的型號

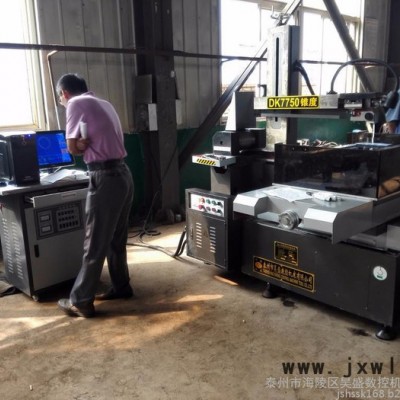

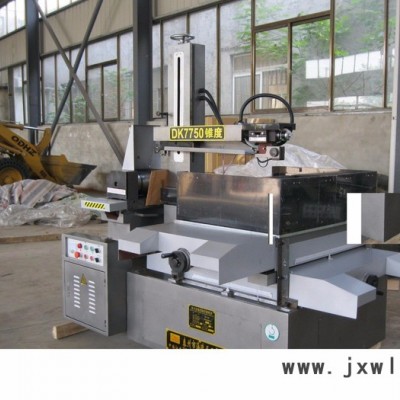

DK7750

床身鑄件

精密鑄造，高溫退火，機械精度恒久不變

工作臺設計

全支撐設計，XY軸支撐導軌間距寬，穩定性好，承載能力強。

工作臺面行程

550mm×630mm

切割工件最大厚度

600mm可調

工作臺面尺寸

650mm×860mm

切割工件最大錐度

   6°/80mm

最大切割效率

120mm2/min；（Cr12 40mm厚）

最大切割電流

6A

粗糙度

Ra≤2.5μm

加工精度

0.015 (Φ10mm)

機床消耗功率

3kw

電極絲直徑

Φ0.10-0.2mm

走絲速度

11m/s

驅動方式

步進驅動

控制方式

開環控制

機床外形尺寸

1865 mm×1520mm×1500mm

機床床身重量

1650kg

工作臺

工作臺尺寸

600mm×860mm

工作臺承載

行程

X軸

550mm

Y軸

630mm

X、Y軸定位精度

全長≤0.03mm

Z軸

600mm

輔助行程

U軸

   ±8.5mm

V軸

   ±8.5mm

絲杠、導軌

絲杠

精密滾珠絲杠

導軌

精密V平導軌

床身

半封閉式

主軸上下移動距離

100mm～600mm

水箱

大流量專用線切割水箱

水箱容積≥60L

工作液

專用乳化膏或水基切削液

運絲部分

三相電機

絲桶蓋安全保護、絲筒堵轉保護、左右限位

斷絲保護

手動搖把

貯絲筒跳動量≤0.02mm

電源

220V

軟件基本功能

坐標系：絕對坐標、增量坐標（相對坐標）

圖形坐標變換、縮放、旋轉功能，圖形跟蹤顯示功能

直線、圓弧插補功能、斜度加工功能

可進行五軸四聯動控制，上下異面加工功能，變錐度加工

加工時進行圖形及程序的即時跟蹤，實時顯示加工狀態，加工速度，加工時間。

短路、斷絲處理功能、停電記憶功能，加工結束自動停機功能

自動對端面、對中心功能

自動加過渡圓弧功能（任意，拐角功能）

具備反向加工、菜單技術、自動編程、數據傳輸功能

加工過程中可實時改變加工參數

CNC系統的配置組成功能及其技術性能

CNC的硬件組成

國產PC機

15″液晶顯示※

鼠標、鍵盤。

CNC系統的技術性能

四聯動

斜度加工(異面加工)

編程、控制一體化，同時進行2作業工作

CNC系統運行環境

溫度：5～40℃

相對濕度：40%～80%

電氣部分

電控柜

布局合理、通風、防塵、散熱、抗干擾

電子元件

長時間高溫老化，滿足元器件全天候連續工作的需要（西門子，莫多羅拉等）。

電線

電纜線采用防潮、防水轉接頭，絕緣性良好，插座、插頭接觸良好，觸點容量大，便于插拔，且便于機床床體與電柜的分離，維修極其方便

電源系統

采用我公司自主研發的第3代獨立模塊專業數字脈沖電源，相比整合式電源，系統集成度高，具有更高的抗干擾能力，波形傳輸可靠。

電源脈沖

智能電柜具備分組脈沖功能，并能實現單向放電，九種全數字化脈沖的優化組合，波形更加精準穩定，電能利用高，鉬絲損耗?。呵懈?0000m㎡,鉬絲損耗≤0.01mm。

電路設計

采用數字化高速電流、電壓采樣電路，最大承載電流≥10A，單位電流加工效率≥50m㎡／min.A，單次切割最大效率≥160m㎡／min,常用切割效率≥80m㎡／min,大厚度切割時，優勢更加明顯，在切割500mm-1000mm厚度時，切割效率≥60m㎡／min，

故障保護和警示功能

機床具備斷絲、運絲沖程保護功能，機床主振電源、驅動電源配有發光二極管，能實現故障的在線檢測

名稱

數量

DK7750主機

1臺

CNC電控柜

1只

PC機、液晶顯示器、鍵盤、鼠標

1套

水箱

1只

水泵

1套

進出水管

4根

帶插頭控制柜聯鍵電纜

1根

搖手柄

1只

螺桿

2根

出廠資料

1份

乳化膏

1塊

緊絲輪

1只

校整器

1只

底腳調節螺釘

6只

底腳調節螺母

6只

夾具

1套

防水罩

1套
