產地	深圳
打孔厚度	0.01-3
規格	2500X1200X1500
凈重	280
類型	打孔機
適用對象	標牌
售后服務	質保兩年
顏色	褐黃
用途	打孔
包裝方式	木箱
打孔方式	自動定位
打孔個數	1
品牌	恒勝
型號	HSQ15

【機器描述】

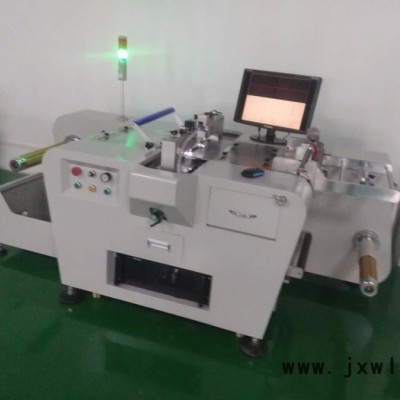

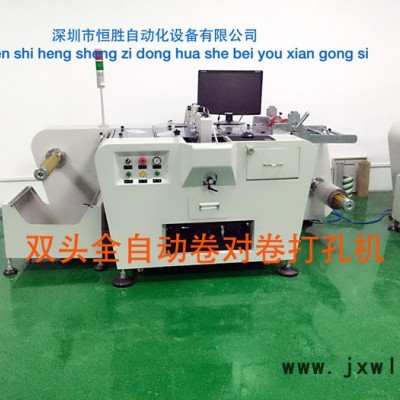

全自動卷對卷料沖孔機是一款專門針對卷料印刷產品，自動放料、自動送料、自動打孔集一體的自動化設備。本產品采用工業電腦控制、伺服電機輸送、高清CCD影像定位的一款高科技自動化設備。全自動卷對卷自動定位沖孔機的實現，真正意義上實現無人工化的操作，滿足了客戶大批量生產的需求，從而大幅減低成本，提高生產效率。

【主要參數】

1. 沖孔直徑Φ1-Φ5.0MM(支持訂做)

2. 識別圓直徑Φ1-Φ6.0MM(可帶”十字圓”標志)

3. 沖孔厚度：0.05mm-1mm (視材料而異)

4. 沖孔速度：1S/2孔

5. 加工精度：≦±0.015mm

6. 加工寬度：600mm(可根據客戶具體要求寬度設計非標尺寸機器)

7. 氣壓要求：0.8-1.6mpa

8. 沖力：3000N

9. 功 耗：0.4-0.5KW

10.工作電壓：AC220V-240V

11.機器外形：1450*1000*1400 mm（L*W*H）

12.機器凈重：200±5KG

13.使用環境: 空 調

14.光 源：透射紅外線、反射紅外線

15.送料方式：NC伺服送料

16.卷料的直徑：800MM以內

【運用領域】

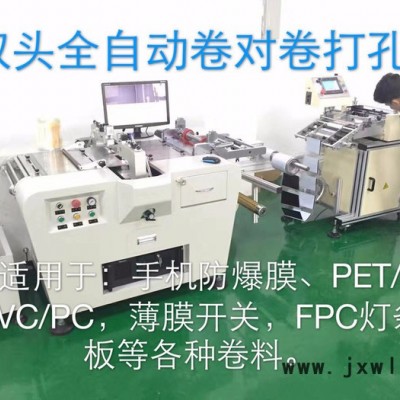

電子,標牌,包裝,印刷等行業的定位孔加工如：FPC卷料、菲林卷料，PET卷料，不干膠卷料、薄膜卷料等

【特 點】

☆.自動光感 放 料：只要加工料在紅外線感應范圍之外，放料機將自動放料，提供下一步送料所需的料長。

☆.自動滾輪導料 架：產品經過及周邊導料塊固定，可確保產品始終保持一致方向。

☆.除塵防靜電功 能：在工作臺面上裝有除塵防靜電滾輪，可以去除產品表面的粉塵及靜電。

☆.方 向 定 位 快：工作臺面上配置有方向定位功能，確保產品在長距離拉料過程中不出現偏料現象。

☆.CCD影像定位：CCD工業相機定位，確保產品定位，絕不會出現偏孔漏孔現象。

☆.沖 孔 模 具：沖孔模具采用進口高速鋼及精研磨加工及真空熱處理，確保模具的精度和使用壽命。

☆.人 機 界 面顯示：沖孔機采用人機界面顯示，可同步觀看沖孔實況。

☆.N C 伺 服 送 料：NC伺服送料機采用進口的日本安川伺服送料機，PLC編程，可以設置30種步距，每次送料精度確保0.01MM 。

☆.光 感追色定位器：光感追色可以控制沖孔的性。

☆.自 動 裁 切功能：產品定位孔加工OK之后，裁切刀可以通過PLC信號自動裁切。

☆.放 料 速 度：可隨意調節，起步頻率從0開始慢慢上升到運行，避免起步過快，造成材料表面擦傷。

☆.沖 孔 速 度：本設備運用我司自主開發的HS系列軟件，高速穩定電機，高運算工業電腦，沖孔速度可達1秒/2孔

【標準配件】

絲桿：進口TBI

導軌：上銀

氣缸：亞德客

電磁閥：亞德客

馬達/驅動器：信濃

【必 要 性】

卷對卷打孔模式是配套全自動卷對卷絲印機使用的一款新式打孔機，并且隨著客戶的要求越來越高及交貨周期的越來越短，如果沒有流水線式的全套設備根本無法滿足現行要求。比如標簽印刷行業，傳統的模式是：印刷后直接上模切機，現在客戶要求的精度非常高，已經根本滿足不了要求，必須要打定位孔再套位沖切，而且交期還很緊，所以逼迫制造商要想盡辦法 努力提高生產效率 降低人力資源的使用，從而從根源上降低成本，利用機器式的操作，替代傳統人工操作模式，簡化工藝、方便管理、限度的控制不良。

【工作原理】

深圳恒勝生產的全自動卷對卷打孔機簡稱卷料打孔機（卷帶式打孔機），全自動卷對卷打孔機的原理就是NC伺服送料+CCD視覺掃描+XY運動軟件的組合運動體。三大部件在脈沖之間相互信號反饋使機器：送料——打孔——收料動作循環，從而達到可持續性作業的目的。

【優 勢】

恒勝卷對卷打孔機五大亮點(The five main parts of the Changya)

選型必看性能指標

▲七年卷對卷工控系統技術沉淀，遙遙領先同行；

▲精準送料、打孔、收料率先三合一，全面到位；

▲率先采用進口高精密NC伺服拉料，高效精準穩定；

▲真正實現拉料誤差自動補償，牢牢鎖住加工精度；

▲采用嵌入式工控電腦，保證系統運行穩定不死機；

【實物亮點展示】

CCD打孔可視機構 三角式壓料機構

進口高清型CCD相機確保圖像清晰 打孔沖頭原料采用進口高速剛，經過研磨、淬火及二次

研磨的加工工藝確保沖頭的精度及耐用性

氣動件采用正牌進口亞德客確保氣動系統的耐用性

精密進口導軌和絲桿確保運行的高精度性 高性能電機及配套驅動器

【恒勝溫馨提示】

一臺機器要保證其運行穩定，經久耐用，那么定期保養是非常關鍵的，下面介紹下其日常保養的細則。

1.機臺持續運動機構,即加工沖頭部位，此處使用頻率相當高，又是純金屬摩擦，此處要經常加潤滑脂，否則，造成干摩擦，沖頭配合處必定會磨出很大的間隙，這樣就會大大影響機器的加工精度。如下圖所示

2.保持輸入氣體的干燥性

為什么要保持氣體的干燥性呢？因為打孔機是由很多氣動元件組成的，比如：氣缸、電磁閥、過濾器等，氺就是氣動件的天敵，輸入氣體含水量太高就會造成氣動件的密封圈的老化與破損，從而導致氣動件使用壽命的大大縮短。那么要如何解決這個問題呢？

方法一：定期為空壓機放水?？諌簷C輸出氣體沒有帶干燥劑，潮濕季節每2天排水一次，干燥季節每星期排水一次。

方法二：在空氣壓縮機的輸出氣體的源頭加裝干燥劑，這樣就確保輸出的氣體是干燥潔凈的，從而也就保證了氣動元件使用壽命。

3.正常開關機

因為打孔機是靠電腦維載體的，不要非法關機，非法關機的次數多了，就會早成運動軟件的損壞，從而使運動軟件不能正常運行。

4.定期清理廢料（當廢料超過一半時，必須及時清理，否則廢料會在吹氣時，將其吹到機器運動部件內部，導致機器絲桿導軌等受阻，運動不順暢，會造成打孔精度不準現象發生）

5.廠房環境要求：是在無塵車間作業，因為無塵車間空氣比較潔凈，溫度濕度適宜

這樣可以大大的保證機器運行時的穩定性從而排除外部不利因素。

【恒勝售后服務說明】

我們提供免費的售前服務、方案定做、打樣以及一年的免費售后服務。

1.整機保修1年，保修期內機器維修不收取任何費用。(耗損件及人為損壞除外）

2.終生免費提供軟件系統的升級，您無需擔心期間會產生任何費用。

3.我們有強大的售后系統，深圳恒勝在珠三角、長三角、京津唐、環渤海灣、重慶、南昌、武漢等7大地區均有辦事處，您不必為因路途遙遠機器故障維修難而犯愁了。您購買了我們的設備，只要有問題，隨時撥打下方我司各辦事處電話即會有工作人員及時為您解決難題
