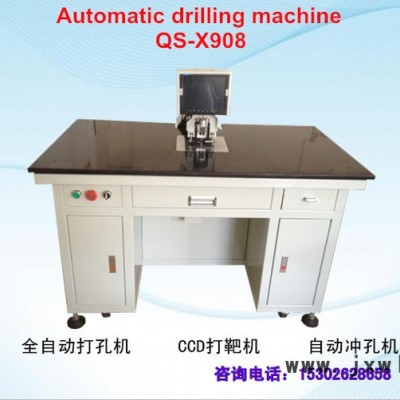

>供應專區>產業應用>印刷機械>打孔機>齊盛QS-X908 全自動打孔機 自動打孔機,CCD打靶機,全自動沖孔機,卷對卷自動打孔機,卷料自動打孔機,銘板自動打孔機,標牌自動打孔機,不銹鋼打孔機,鋁自動打…
普通會員
產品價格￥22500.00元/臺
產品品牌齊盛
最小起訂≥1 臺
供貨總量99 臺
發貨期限自買家付款之日起 2 天內發貨
瀏覽次數705
企業旺鋪http://phghmym.com/index.php?homepage=a6516527
更新日期2021-11-23 06:17
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
聯 系 人：羅煥(先生) 經理
聯系固話：
聯系地址：中國廣東省深圳市寶安區松崗洋涌工業區帥達工業園C棟
品牌： |
齊盛 |
所在地： |
廣東 深圳市 |
起訂： |
≥1 臺 |
供貨總量： |
99 臺 |
有效期至： |
長期有效 |
產地： |
深圳 |
打孔厚度： |
0.01mm-5mm |
| 產地 | 深圳 |
|---|---|
| 打孔厚度 | 0.01mm-5mm |
| 規格 | 1250*780*1120mm |
| 凈重 | 198KG |
| 類型 | 打孔機 |
| 適用對象 | PVC/PET/PC面板，銘板，菲林 |
| 售后服務 | 質保一年 |
| 顏色 | 白色 |
| 用途 | 打孔 |
| 包裝方式 | 木箱 |
| 打孔方式 | 自動定位 |
| 打孔個數 | 1 |
| 品牌 | 齊盛 |
| 型號 | QS-X908 |
一、技術參數：
沖孔厚度：0.05mm—5mm（視材料而異）
沖孔直徑：Φ1mm——Φ6mm（標配）（定制可更大）。
顯示器標配8英寸。（觸摸屏）
識別圓直徑Φ1——Φ6（可帶“十字圓”標志）。
可加工材料：不銹鋼、標牌、聚脂、聚酰亞胺、PE、PET 紙、菲林片、氮片、薄膜電路、鋁等金屬材料。
空氣壓力：0.4MPa——0.7MPa
加工板面：500X600mm(根據客戶要求可定制）
加工誤差：±0.01 mm
沖孔速度約0.5秒/孔.
功耗0.4Kw_0.5Kw
電壓AC200V---240V
外型尺寸(L×W×H)1500×1400×1120 mm （500mm版）
凈重:298Kg±10Kg
二、沖頭：
1、驅動方式：氣動驅動
2、安裝方式：下模固定，上模動作，橡膠退料
三、送料機械手
1、送料機械手按材料定位孔位置走位。輸入要沖孔的定位孔，所示待沖孔片材在夾具吸力下隨機械手X，Y軸前后上下移動，把片材移動到CCD范圍，攝像頭自動捕捉圖形。DSP芯片分析圖形數據，并發信號控制機械手X1，Y1移動。
2、CCD定位采用57系列步進馬達保證提速快，力矩的穩定性；驅動器采用雷賽的仿伺服驅動無噪音穩定性好。機械手行程馬達驅動器采用日本松下品牌，同步性能好，穩定性好，噪音低。
四、結構詳情：
| 結構部分 | 項目 | 配件名稱 | 配置說明 | 表面處理 |
| 機架 | 機架 | 鋼結構焊接 | 焊接平面需加工 | 噴涂米灰色 |
|
| 鈑金（加厚） | 1.5mm冷板 | 折彎、沖百葉孔 | 噴涂米灰色 |
|
| XY軸結構 | 鋁材3大件 | 6063噴砂氧化 | 白色 |
|
| 機頭（加厚） | 45#鋼螺絲連接 | 電鍍處理 | 白色 |
| CCD | CCD | CCD+鏡頭 | Mark點掃描 |
|
| 系統 | 軟件卡 | 集成線路板 | 控制整機動作 |
|
| 控制部分 | 控制線路 | 進口電器元件 |
|
|
五、配件參數：
| 配件名稱 | 配件品牌 | 配件產地 |
| 導軌/滑塊 | 上銀 | 臺灣原裝進口 |
| 絲桿 | GTEN | 臺灣 |
| CCD攝像頭 | 索尼 | 日本 |
| 驅動器/馬達 | 松下 | 日本 |
| 氣缸 | 亞德客 | 臺灣 |
| 電磁閥 | 亞德客 | 臺灣 |
| 主板 | QS齊盛 | 自主研發 |
| 工控電腦 | 打孔機專用電腦 | 深圳 |
| 主板 | QS齊盛 | 自主研發 |
| 光電開關 | 歐姆龍 | 日本 |
| 開關電源 | 明偉 | 臺灣 |
六、控制系統
1、操作系統：Windows XP。
2、顯示器： 8英寸TFT LCD(4/3)。
3、運行程序：QS有自有知識產權控制軟體。
4、產品運行數據：依據實物手動操作學習或材料路徑軟件獲得。
七、圖像處理:
1.攝像頭：600線1/3英寸CCD。
2.視野范圍：12*11mm
3.處理方法：灰度模式測量
4.照明方式：高亮度LED多彩透射和反射
