斷橋鋁型材滾壓復合機墊片四驅式

工作方式：用2組硬質滾壓輪，將穿有隔熱條的鋁合金型材復合滾壓結實。

滾壓輪調節：每個滾壓輪都能上下、左右調節。設備為兩套動力系統，

兩組擠刀都帶主驅動力，保證型材在擠壓過程中受力均衡，進料速度快，

工作效率高。此設備適用于鋁木、鋁塑等各種斷橋鋁型材

設備特點：更換料型時刀盤電動升降對準型材擠壓部位，省時省力。上下兩片刀盤通過更換墊片來實現兩刀盤間距的調節。

技術參數：

1、電 源：380V，50Hz

2、功 率:3.5Kw

3、驅動方式：四驅

4、滾刀直徑：220mm

5、上下刀盤間距調節范圍:0～50mm

6、左右刀盤間距調節范圍：0-120mm

7、浮動工作臺高度調節范圍：0～110mm

8、型材進給速度：變頻調速0～60m/min

9、設備外形尺寸：1250×950×1300

10、 左右輔助托料架尺寸：4800*550*900mm(高度可調）

斷橋鋁型材及門窗介紹：

隔熱斷橋鋁又叫斷橋鋁，隔熱鋁合金，斷橋鋁合金。隔熱斷橋鋁兩面為鋁材，中間用塑料型材腔體做隔熱材料。

這種創新結構設計，兼顧了塑料和鋁合金兩種材料的優勢，同時滿足裝飾效果和門窗強度及耐老化性能的多種要求。

隔熱斷橋鋁塑型材可實現門窗的三道密封結構，合理分離水氣腔，成功實現氣、水等壓平衡，顯著提高門窗的水密性和氣密性。隔熱斷橋鋁門窗的氣密性比任何鋁、塑窗都好，能保證風沙大的地區室內窗臺和地板無灰塵；能保證在高速公路兩側的居民不受噪音干擾，斷橋鋁門窗以其良好的性能與環保性被越來越多的客戶接受和認可。

斷橋鋁型材墊片式復合機是生產隔熱鋁型材的專用設備。

適用范圍：此設備適用于鋁木、鋁塑、鋁塑鋁等各種斷橋鋁型材。

隔熱斷橋鋁型材復合生產線之復合機優點

隔熱斷橋鋁型材復合生產線是鋁型材表面噴涂后的深加工專用設備，是我廠技術人員
克服市場同類產品不足精心設計而成的改進型生產線。
生產線包括開齒穿條一體機和輥壓復合機兩臺設備，特別是輥壓復合機更是生產線中的核心設備，
一臺好的復合機可以保證擠出型材的水平度和垂直度，不發生上彎下彎、左彎右彎等問題，
更換不同的料型時，調整快捷方便、更換不同高度的隔熱條時，省時省力
GRFH系列復合機采用的是電動升降刀盤結構，可以根據不同的料型，高度電動對刀，
每次更換型材不需要調整托料棍及兩側輔助托料架，只需操作電動升降按鈕即可完成，
節省調整擠刀高度時間，提高工作效率。

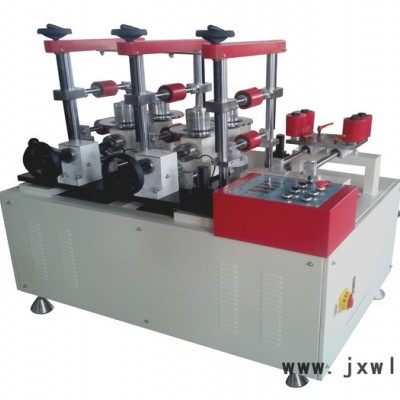

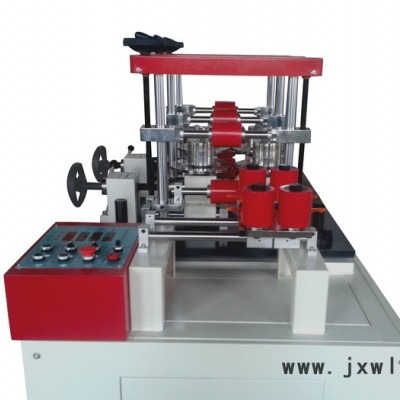

斷橋鋁型材墊片式復合機外觀：

白色整體防護，黃色標識明確， 紅色可開視窗，黑色手輪。整套機械設備外觀大氣美觀，色彩協調，與各類型材加工車間場景易于搭配，美化工作環境。

車間實體場景拍攝(絕無美化場景，以求最真實素材。）拍攝技術有限，敬請諒解！

斷橋鋁型材墊片式復合機配備托料架：托料架4.8米長，分別在機器設備進料口和出料口各一，對各類型材的輸送都能滿足其需求，高度850MM 符合人體搬運，省時，省力。寬度550MM，銀色托料輥支撐，順滑流暢。地腳可隨意調節高度，保持托料架整體水平。整體托料架安裝方便，易于搬運，閑置時對于車間空間相對較小客戶，可隨意搬動，節省空間。

 已包裝好的托料架：（腿部）

4.8米長托料架上部：（等待包裝）

每臺設備均配有各色工具一套：（內六方扳手  備用螺絲等  恕不全部說明）

廠區發貨區場景一覽：
