CKX6136D—C (刀塔車銑復合機）∠30斜床身高配置表

一、

主要技術參數

序號

項目名稱

單位

項目參數表

※※

移動范圍

1、

最大行程（X/Z）

㎜

720/260

2、

最小設定單位（X/Z）

㎜

0.001

3、

速度移動（X/Z）

m/min

22/22（30/30可選）

※※

加工范圍

４、

床身上最大回轉直徑

㎜

Φ310

５、

最大加工直徑 盤件/軸件

㎜

Φ280/φ100

６、

最大加工外圓長度

㎜

200

７、

最大棒料直徑

㎜

Φ35

※※

主軸

８、

主軸端部形式

A2-4

９、

主軸轉數級數

級

無

１０、

主軸中心高

mm

50

１１、

主軸轉數范圍

r.p.m

45-4500（設計時：理論6000-8000）

１２、

主軸通孔直徑

㎜

Φ46

※※

電機

1３、

主電機功率

kw

2.9/3.7(可選）

14、

進給電機

kw

0.85/1.0(可選）

※※

刀具

15、

外圓方刀尺寸

㎜

20×20

16、

內孔鏜刀尺寸

㎜

φ20

17、

換刀方式

轉塔式就近換刀

18、

換刀時間

S

0.2

19、

換刀定位精度

0.003

20、

刀架最大裝刀量

把

刀塔+二軸動力頭

※※

動力頭

21、

動力頭電機

kw

0.75

22、

動力頭轉速

3000

23、

動力頭最大夾持

㎜

ER20/φ13

24、

動力頭最大攻牙

M

M8

※※

其它

25、

重復定位精度X/Z恒溫下

㎜

0.003

26、

定位精度

mm

0.005

27、

床身結構

30度

28、

總裝機空量約

kw

9

29、

機床凈重

Kg

2700

30、

外形尺寸（長×寬×高）

㎜

2160×1350×1760

二、

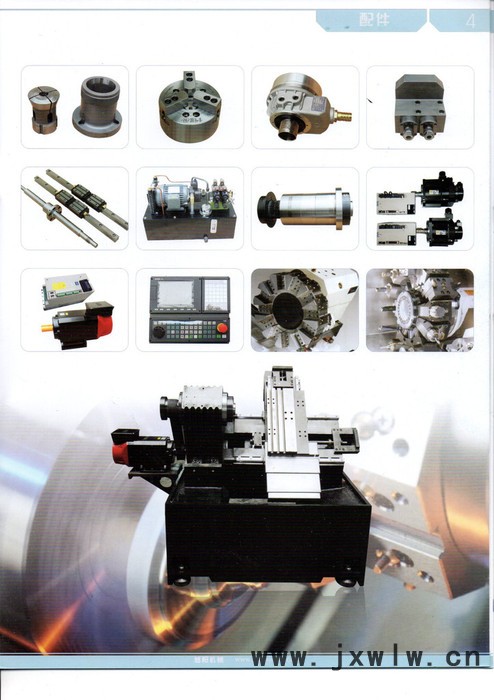

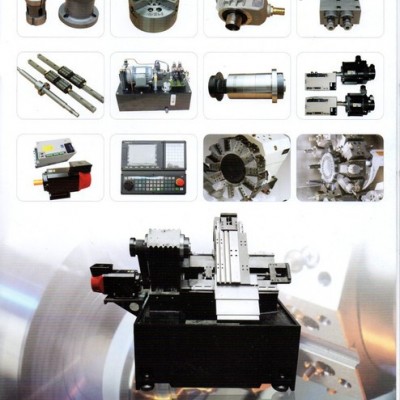

主要材料清單

1、

主軸電機

中國3.7KW(日本安川2.9KW)伺服電機

2、

主軸軸承

日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求，可選配）

3、

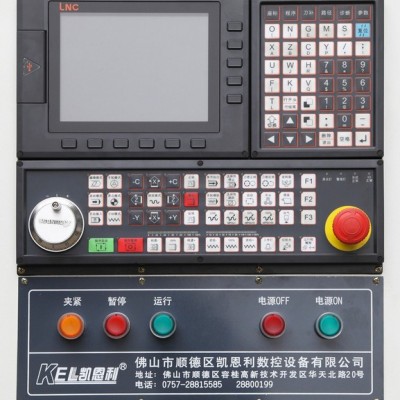

數控系統

北京KND、臺灣寶元、新代(注:可選日本三菱或發那科)

4、

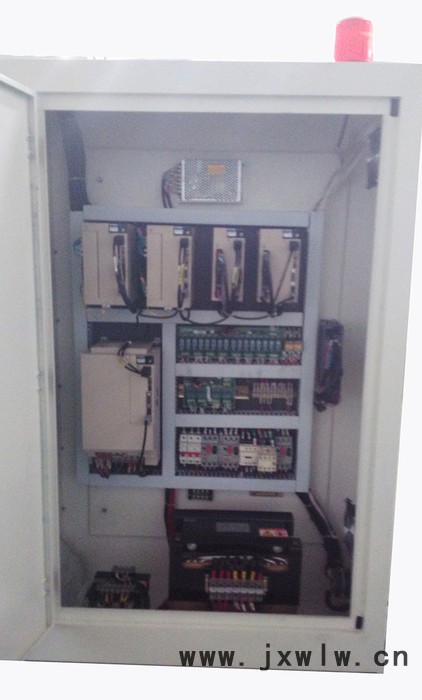

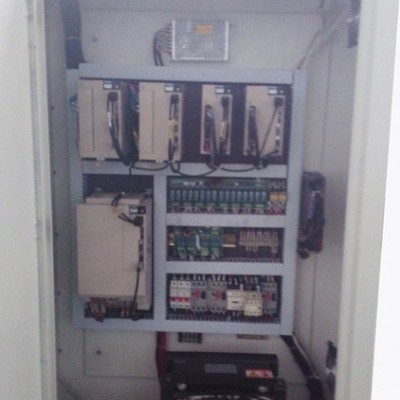

伺服系統（驅動器+電機）

日本安川0.85KW/邁信1.5KW

5、

X、Z軸滾珠絲桿

臺灣銀泰或上銀P3級重負荷滾珠絲桿（φ32）

6、

X、Z軸直線導軌

臺灣銀泰或上銀P級重負荷直線導軌

7、

X、Z軸軸承

日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求，可選配）

8、

刀架形式

臺灣佳速八工位刀塔+2位動力頭（佳速、六鑫、新鑫--可選）

9、

液壓回轉油缸

臺灣回轉油缸

10、

液壓站

臺灣變量油泵、液壓電機、液壓電磁閥+風冷系統

11、

電腦潤滑系統

河谷
