用途	切割
工作形式	管焊
驅動形式	電動
電流	直流（A）
作用對象	金屬
焊接原理	冷焊
動力形式	等離子
作用原理	逆變
樣式	懸掛式
加工精度	大功率
保護氣體類型	氧氣
是否二手	全新
產品別名	數控鉆切割機
品牌	TAYOR/上海通用,法利,梅塞爾
型號	數控鉆切割機-CNCZG系列

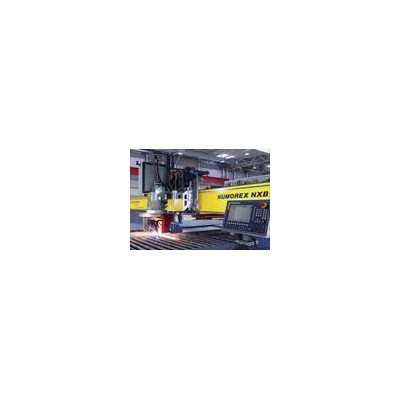

 我公司自主開發制造的數控鉆切割機（屬火焰等離子切割機、數控切割機）是通用公司的旗艦產品，它是集冷、熱加工為一體的高精度加工設備，作為第二代**的板材加工系統，數控鉆切機集合了**好的快速鉆削、劃線和等離子切割機技術的鈑金加工中心為一體，具有快速鉆削、劃線和等離子切割功能，尤其擅長加工復雜的部件，并且無需二次或三次加工，使得生產效率上升到了一個新的標準。它擁有多種不同加工功能，是加工復雜機器部件的多面手。數控鉆切割機額外配備的工具和設備結構的堅固性使得該加工中心成為沉孔和攻絲加工的理想設備。數控鉆切割機強勁的主軸電機保證了大型刀具在重型板材上加工的流暢性。用戶只要一次裝夾，數控鉆切割機（屬火焰等離子切割機、數控切割機**可以完成鉆孔及切割兩道工序，不僅提高了加工精度，而且大大提高了生產效率，在電力、橋梁、汽車等行業具有廣泛的市場，因此數控鉆切割機產品**填補了國內空白。

 數控鉆切割機-CNCZG系列 數控鉆切割機機型特點如下：數控鉆切割機配備了龍門式重載鋼制橫梁、重型預緊直線導軌式導向機構、高強度鋼板夾持料架、高速鉆銷主軸頭、一體式鉆切復合控制系統、鉆切自動轉換、高精細、高速度等離子切割裝置；根據用戶要求選擇不同型號等離子電源。該機型的加工速度快，基于獨立鉆銑技術，鉆頭在加工過程中可以持續不間斷的對刀具進行重新定位，無需松開固定夾緊系統，無需移動機器主軸。數控鉆切割機獨立鉆銑技術的特點：鉆孔速度可提高到**；銑削操作方面，操作員對大直徑的孔可選擇進行鉆孔或是加工操作。該設備能加工寬至10米，長至50米的板材。根據客戶需要可以設置多個工作區，從而做到機器在對一塊板進行加工的同時裝載或卸載另一塊板。該設備能夠加工厚度為6mm至140mm的板材, 并且能鉆直徑從2mm到30mm的孔。數控鉆切割機根據需要還能根據用戶要求安裝多個切割割炬（通常2個割炬即可滿足正常生產）。數控鉆切割機還能根據用戶要求進行噴墨劃線、等離子劃線，鋅粉劃線及沖孔標記。該設備裝配的板材夾緊固定系統將機器震動和板材的移動降到**小化，進一步提高機器的工作性能。實踐證明該設備上鉆孔刀具的壽命比使用普通邊緣夾緊系統的重型機器的刀具壽命要長40-60%。因?yàn)橐淮渭庸け憧赏瓿摄@孔和切割，該設備可使加工生產工序比常規方法簡化高達90%。配合高速鉆削和高效等離子切割，使用戶整個生產能力提高300%。此外，在大尺寸板材上進行合理排料和工件嵌套加工，可實現板材的雙重節約。數控鉆切割機廣泛地為鋼結構建筑，鋼材加工中心，土木工程機械制造，特殊機器制造等行業用戶所采用。數控鉆切割機設備在提高用戶生產力3到5倍的同時還為用戶帶來更高的加工精度，更靈活和更廣泛的加工能力，更低部件加工成本等諸多好處。 數控鉆切割機-CNCZG系列

型號	數控鉆切割機（屬火焰等離子切割機、數控切割機）參數
軌距	4米以下或以上
驅動方式	雙邊驅動
軌長	根據客戶要求
有效切割寬度	軌距減0.8米
有效切割長度	縱向軌長減2米
切割厚度	0.5-150mm
**大空程速度	9000mm/min
等離子割炬數量	1組數控等離子，帶弧壓感應調高
鉆頭數量	1把
切割方式	等離子切割（空氣、氧氣、氮?dú)?、H2、H35、F5、H20等）
驅動電機	日本松下、三菱、安川電機
減速箱	德國進口
數控系統	美國海寶、交大

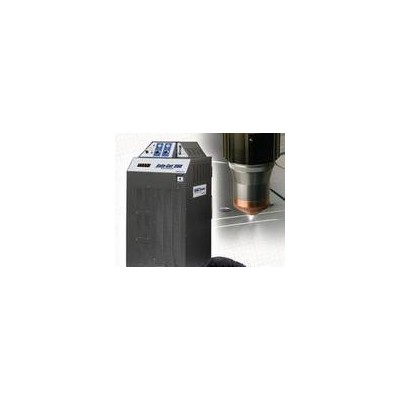

等離子電源	美國海寶、美國飛馬特、德國凱爾貝
套料軟件	澳大利亞FASTCAM、法國TOL 、APNS2000
**大鉆削馬力	8 kw (25 hp) 1KW=1.36PS=1.34HP
**大轉速	5000 rpm
**小轉速	200 rpm
**大鉆削進給	10 m/min (400 ipm)
**大鉆削扭矩	200 Nm (150 ft-lb)
**大鉆削孔徑（合金刀片鉆頭）	35mm
**大刀具直徑	35mm
**大鉆削深度	140mm (5½”)
**大鉆孔壓力：	11000 N (2500 lbf)
**大夾緊力：	12000 N (2700 lbf)
刀柄型號	BT40
冷卻系統：	高壓液體冷卻或霧化液體冷卻
選配功能	回轉坡口割炬、劃線標記裝置、噴墨裝置、重力沖打裝置、打孔裝置、系統冷暖空調、激光標線器、進口或國產除塵系統；
安裝導軌的基礎（沉重梁、水泥混凝土）	用戶按照制造商提供數控鉆切割機基礎圖要求，自己制作
切割平臺	用戶按照制造商提供數控鉆切割機基礎圖要求，自己制作
縱向管路拖鏈支架	用戶按照制造商提供數控鉆切割機基礎圖要求，自己制作
初級電源及其邊接線	用戶按照制造商提供數控鉆切割機基礎圖要求，自己制作
初級供氣	用戶按照制造商提供數控鉆切割機基礎圖要求，自己制作
抽風除塵裝置	用戶負責或制造商代為購置
執行標準	參考ISO9013-2002及ISO8206-1991標準

數控鉆切割機-CNCZG系列
