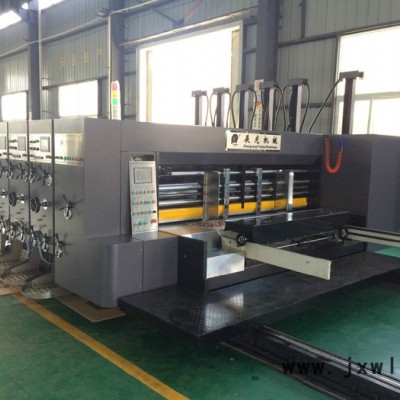

整機特點

賽歐系列的整機采用國際先進的設計理念，在由臺灣設計工程師傾力打造；臺灣高級裝配技師現場指導裝機，集合了歐洲、臺灣制造經驗與一體，零部件完全按照國際標準制造而成.標準件以及電器氣動元件均選用世界名牌，充分體現了機器的高品質和穩定性，全面提高機器的使用壽命，同時亦充分關注操作者的安全和方便，是您生產高品質紙箱的理想伙伴.

整機有以下特點：

* 整臺機器是按照高要求、可靠性功能及安全性而設計制造.快速換單、操作方便.

* 選用優質材料及配件，所有傳動輥材質均為優質鋼，鍍硬鉻、表面研磨.

* 主傳動齒輪材料選用優質合金鋼，傳動齒輪加硬，研磨而成，洛氏硬度＞60度.

* 自動歸零，自動復位.

* 齒輪箱采用齒輪油泵，自動噴淋式潤滑，保證每對齒輪的嚙合處都能得到潤滑.

* 整機元配置行走電機，操作更方便，行走時持續響鈴警示，確保操作人員安全.

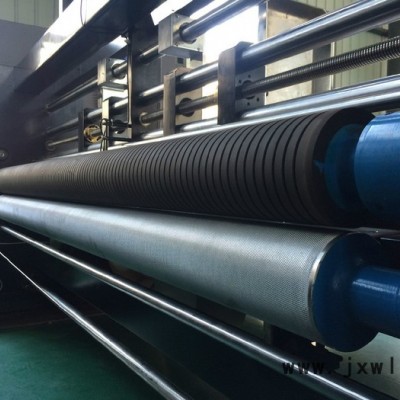

* 傳送輥、壓印輥、膠輥、網紋輥均采用厚壁無縫鋼管精車精磨而成.

*  整機所有輥壓力調整均為手動調整，半電腦控制.

一、    送紙部

前緣送紙系統：

*     最先進的臺灣前緣送紙技術,送紙排輥軸材質為軸承鋼。

*     送紙長度可調，調整速度快，減少維修，操作安全簡易.

*     減少輸送擠塞，節省紙張和減少損失生產的時間.

*     能輸送E-槽（?。?，橫的瓦楞紙，彎曲的和較低品質的紙板.

*     主電機皮帶輪傳遞動力，變頻調速，更節能.

*     吸風輔助系統，變頻調節吸風壓力較小，適用于不同紙張,高壓風機7.5KW.（廣州普惠風機制造）

*     以紙板前緣作定位基準，紙板長度誤差的影響大大減少.

*     紙板送到拉輪時，速度與拉輪同速，不會因速度差而影響交接準確.

*     前擋板間隙同步調整上下.

*     側擋板位移電動調整.移動采用高精度絲桿和錫青銅螺母配合。

*     橡膠送紙輥,膠輥分兩層包膠，內層28度，增加摩擦力，外層45度，增加耐磨性能.另外采用快拆結構，更換方便快捷。

*     送紙膠輥壓力調節采用雙極蝸輪蝸桿減速調整機構，手動調整，調整數值刻度盤顯示.

*     機組離合電動操作加扭力限制器，過載安全保護.（行走電機功率0.75KW）

機臺離合：

* 按鈕開關電動控制機臺分離和組合，并附有自動報警裝置，行進間持續響鈴警示，確保作業人員安全.

* 氣壓式聯鎖裝置，鎖定牢固、方便準確，保證原嚙合位置不變.

* 機臺離合傳動軸裝有過載保護裝置.

*     安裝機組總鎖緊機構，確保機器高速平穩運行.

*     主機自鎖功能：機組沒完全鎖緊狀態下，主機無法啟動，保證機器和操作人員安全．主機正常工作情況下，機組離合功能被自動鎖死，避免因誤操作而帶來的機器或人員傷害.

二、    印刷部 （四組）

膠網輥采用先進的懸臂式結構，安裝維修方便.后期可以加裝刮刀系統。

*     印刷輪 (印刷版輪) 相位行星輪調節，正逆轉 360°電動運轉調整, 可運轉中或停止中操作. 觸摸屏幕自動顯示調整量. 輸入尺寸后自動調整。

*     印刷輪研磨,并作鍍鉻和動平衡處理.

*     印刷輥軸向距離左右位移 6mm電動調整, 有效調整范圍 : 12 mm.

*     印刷部自動歸零裝置.系統設置有掛板位，點擊掛板位置之后，機器自動運轉到方便掛板的位置，提高了勞動效率。

*     印版輪與壓力輪之間隙微量手動調整，刻度顯示.

*     網紋輥之著墨觸版調整, 為氣壓式下壓動作, 停氣時自動提升保護裝置,同時, 傳動齒輪中心不變.

*     網紋輥與印版輪之間隙微量調整，刻度顯示.

*     自動感應偵測墨量系統, 油墨異常報警，含警示燈及警鈴.

*     墨水泵浦為單隔膜型氣壓式抽水泵, 可回收泵浦內及管內之積水附過濾器及墨水循環系統.選配封閉式刮刀時配雙作用隔膜泵。

* 人性化安全繩急停結構，機器內任意位置控制急停，保證安全生產

* 含印版外徑￠455.7mm， 優質鋼制作，表面磨削，鍍硬鉻，動平衡校正，運轉平穩，適應高速印刷.

* 輥身水平方向和圓周方向刻制基準刻線，方便掛版對版．

* 安裝腳踏開關控制裝版滾筒正反轉，方便換版，擦版.

* 自動歸零功能.

相位調整機構：所有相位調整全部采用此機構

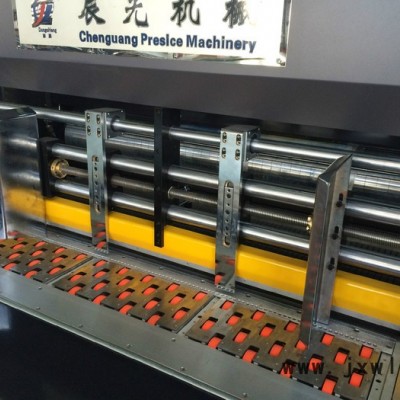

三、開槽部

行星輪相位調節，正逆360°電動運轉調整.

*       前刀位置周向自動歸零, 歸零后聯動座方可軸向位移.

*       后刀獨立周向移動時, 用以調整紙箱高度，箱高電動調整.

*       聯動板全部采用加工中心制作.

*       聯動板橫移采用線性滑軌，阻力更小，移動精確.

*       上下絲桿同步傳動采用螺旋齒輪，傳動可靠安裝方便.可消除間隙，傳動準確.

*       開槽部上下刀輪組間隙,可因角刀組之切斷狀況作微調，電動調整.

*       彈性角刀，三層五層不用調整.

*       氣動碟剎制動裝置.

*     刀盤拔動銅塊磨損補償設計,延長銅塊

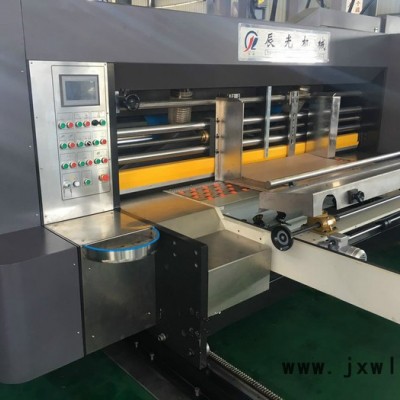

四、模切部

膠砧輥修砧伺服補償系統.利用伺服的精準速度控制結合諧波齒輪傳動結構，在膠砧修薄后，工作運轉時仍可使膠墊輥線速度與刀模輥保持一致，保證了紙板模切尺寸準確，提高了紙產品模切質量同時大大延長膠墊使用壽命.

五．堆疊機

床臺升降：

* 采用光電系統控制床臺升降，升降附重平衡保險裝置,防護安全.

* 采用強力型鏈條帶動，堆紙高度1600 mm。

七、主要技術參數

       機 器 車 壁 內 寬： 2800mm   車壁厚度：50mm

最大 紙 板 尺 寸 ：1800×2600mm

 最 小 紙 張 尺 寸 ：360×600mm

          最   高    車  速 ：160P/min  (視紙張尺寸、材質而定)

經   濟    車  速 ：120P/min

 隔   張    送  紙 ：1800x2600mm

 最 大 印 刷 面 積 ：1400x2500mm

印   版   厚   度 ：7.2mm

          印   刷   精   度 ：土0.5mm

          主  電  機  功 率 ：22KW

 模   切   精   度 ：土1mm

電             壓 ：380V AC 3Ф 50HZ
