產地	河南
額定容量	100KVA
規格	GKH-50 GKH-60 GKH-80 GKH-100 GKH-120
適用原料	銅軟箔
執行標準	國標
重量	t
作用對象	銅軟連接
焊接原理	點焊
焊接方式	點焊
品牌	大宇
型號	多種

鞏義市大宇機械廠是一家專業從銅軟連接焊接設備研發設計、制造、安裝為一體的廠家，技術力量雄厚、工藝先進、設備精良。是各種粉粒狀物料,氣力輸送設備專業生產廠家.主營產品:氣力輸送、擴散焊、木材粉碎機、破碎撕碎機、除塵器等系列設備。

一、簡介

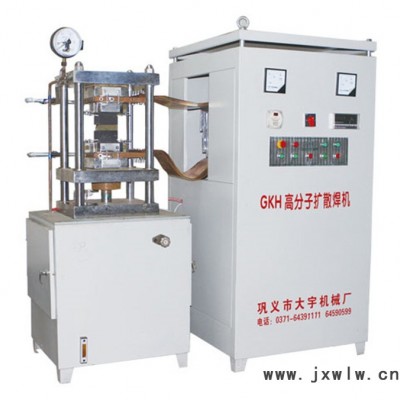

GKH高分子擴散焊機是我廠與科研機構合作，經研制、開發、改進的新型產品。

高分子擴散焊機是在焊接材料表面，通過相互之間的物理化學作用，形成焊接后原子間的擴散連接，具有連接可靠、焊后材料基本不變形、便于加工等特點。

本產品適合多層薄金屬之間的焊接，特別是加工各種母線連接和伸縮節，導電帶軟連接等產品，廣泛應用于電廠、電站、化工、冶煉等電器電子行業，可實現自動化與半自動化焊接。

本產品設計合理，操作方便，安全可靠，使用壽命長，產品已銷往全國各地，深受用戶好評。

二、結構

GKH高分子擴散焊機由主機與控制兩部分組成，主要功能是實現材料分子間的擴散焊接，該設備主要生產電力、化工、冶煉等行業繼續的母線伸縮節和軟連接導電帶產品，可實現軟母線、硬母線之間的擴散焊接。

三、性能及主要指標

額定工作壓力：0-125Kg/cm3可調

工作臺平面：180×180mm

工作臺高：300mm

工作臺行程：150mm

規格：  GKH-50   GKH-60  GKH-80  GKH-100  GKH-120

外形尺寸：主機 700×600mm

                  控制柜 800×800mm

加熱功率：10t  30KVA  50KVA

加熱二次電壓：~5V、6V、7V

加熱二次電流**大）：6000A、5000A、4285A

液壓油：20#機油

四、液壓部分說明

電機啟動后，凸輪轉子葉片泵開始工作，這時滑動板（下壓頭）開始移動上行?；瑒影迨茏韬髸κ茏栉锸┮詨毫Γ藭r進入保壓和自動補壓狀態。在壓制過程中，啟動加熱開關，升溫擴焊、壓制成型同步進行。保壓過程中的壓力下降可以自動進行補壓。升溫擴焊、壓制成型的過程完成后，按動按鈕，換向閥回位，觸動行程開關，切斷電源，完成升溫擴焊、壓制成型的循環過程。

五、升溫擴焊及控制部分

本機的液壓系統和升溫擴焊系統采用半自動控制方式，亦可用手動方式操作。

壓力控制：由電接點壓力表（P）設定控制油壓及保持壓力。

加熱控制：由溫度調節器（S T）設定溫度，實現溫度自動控制，保溫時間由繼電器（K T）設定。

六、安裝、試機

安裝本設備時，要放置平穩，設備四周要留有能容一人通過的空間，這樣可便利設備的散熱，同時也會給日常的維護保養帶來方便。

試機前應將設備擦拭干凈，特別四根立柱擦凈后并注上一些機油，以利滑動。注入油箱的20#機油要進行過濾。

試機時上下壓頭間暫放一高200mm左右、面積不小于80mm的金屬物以供試壓使用。上下壓頭要導入適當壓力的冷卻水。在熟悉了操作過程后方能使用。

首先應讓擴散焊機在無負荷狀態（暫不放試壓的金屬物）上下運動數次（切忌超行程）使立柱上的潤滑油均布，無故障時放上試壓的金屬物、調整電接點壓力表的一定壓力進行加壓試機（調整壓力時應由小到大，逐步升至生產工藝所需壓力）。

當確認壓制過程正常時才能生產壓制，并試加熱系統，此時要特別主意將熱電偶置入，以便完成測溫控制。

加熱系統試機時，上下壓頭要通過冷卻水。
