除塵凈化機組的原理及常用產品

1、濾筒除塵凈化機組工作原理

污濁的空氣（紅色箭頭）通過凈化器吸入口，進入凈化器。首先由導流板改變氣流方向，使氣流向**動，進入凈化器室體內經過濾筒過濾分離。過濾后的干凈空氣（綠色箭頭）通過風機消聲段排出凈化器室體外，粉塵（藍色箭頭）通過脈沖清灰落到集灰抽屜，如圖1-1所示。

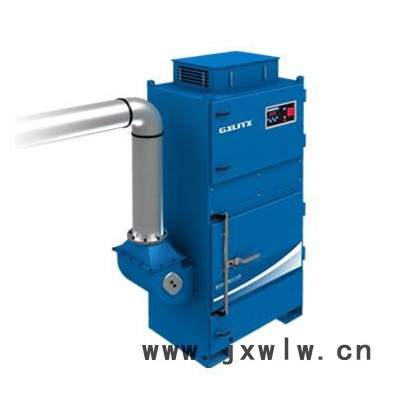

               圖1-1  濾筒除塵器凈化機組工作原理

2、常用的除塵凈化機組類型

常用的除塵凈化機組主要包括移動式焊接煙塵凈化器和集中式焊接煙塵凈系統兩種形式。應用到局部焊接煙塵凈化，直接針對焊接煙塵生產點進行捕捉、收集、凈化，投資少，凈化效果好。

（1）移動式焊接煙塵凈化器  適用于單工位或雙工位焊接；使用維護方便，可任意移動；風量大、噪聲低、吸煙效果好；采用高效濾筒，過濾效率高，可室內排放；微電腦控制，自動清灰，如圖2-1所示。

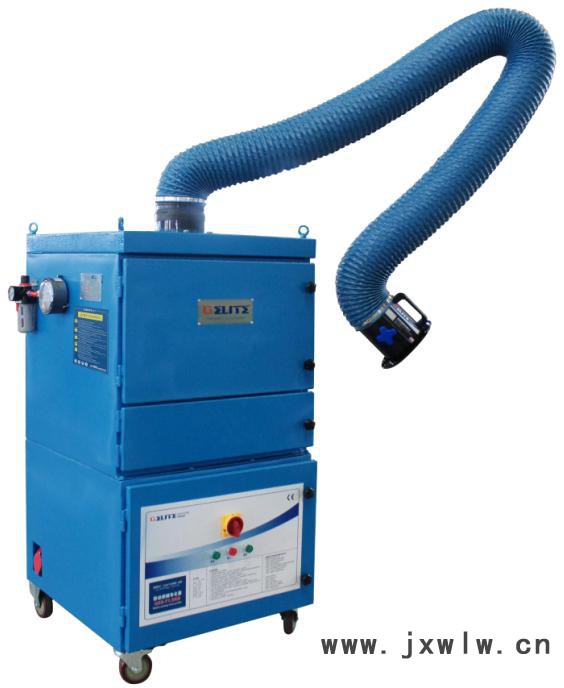

              圖2-1  移動式焊接煙塵凈化器單、雙工位

（2）集中式多工位焊接煙塵凈化系統  適用于焊接工位多且相對固定的作業場所。系統由集中式焊煙凈化器、煙塵輸送管道、伸縮式吸氣臂組成（見圖2-2）。

                   圖2-2 多工位集中式焊煙凈化系統

集中式焊接煙塵濾筒凈化器采用聚酯覆膜PTFE膜濾筒，凈化效率達99.9%，滿足室內排放標準；微電腦脈沖控制自動清灰。靈活的灰桶抽屜裝置，維護方便。多工位焊接煙塵凈化系統可實現變頻調節功能，根據使用工位的變化，變頻系統自動除塵風量，達到節能的目的。

（3）打磨拋光凈化設備  工業粉塵大多以化合態形式漂浮在空氣中，且大多為亞米粒子，極易被人體吸收，對工人危害極大，可導致慢性中毒、塵肺病及神經衰落等職業病。

當粉塵懸浮于空中，達到**濃度極限時，遇到火源（包括明火、靜電、摩擦等**會發生**。粉塵**屬于工廠**事故里**危害的**之一，作業車間越是密閉**威力越大。

①打磨拋光除塵凈化工作臺  對于小范圍的打磨拋光粉塵治理，可采用有除塵功能的打磨拋光工作臺（見圖2-3）和打磨拋光工作間。

                 圖2-3  打磨拋光除塵凈化工作臺

②打磨拋光抽風工作臺  對于打磨工位多、產塵量大的車間，要采用集中式除塵器，每個工位配打磨抽風工作臺（見圖3-4）或粉塵捕捉罩。

圖2-4 打磨拋光抽風工作臺
