淄博華巖硅碳棒制品廠是一家集電熱焙燒爐與硅碳棒制造的生產(chǎn)廠家隸屬于淄博華巖耐火纖維有限公司。公司坐落于**支硅碳棒誕生地山東淄博。?

   本公司硅碳棒采用傳統(tǒng)老工藝制作而成，硅碳棒包括U型棒、三相棒、H型棒、槍棒、螺紋棒、螺紋槽棒、槽棒、五節(jié)棒、保護(hù)管等。

根據(jù)用戶要求生產(chǎn)國(guó)內(nèi)中心距**寬的和**窄的U型棒，其中**寬達(dá)0.5m**窄可根據(jù)用戶要求制作。
我公司還生產(chǎn)玻璃窯爐專用等直徑硅碳棒。根據(jù)不同用戶的要求提供各種碳化硅制品，如保護(hù)管等。
二硅化鉬棒電熱元件（硅鉬棒）,根據(jù)用戶需求可制成棒狀，U型、W型、U型直角等形狀。硅鉬棒通?？墒褂玫臓t體溫度為1300℃-1800℃，廣泛應(yīng)用于冶金、玻璃、陶瓷、耐火材料、晶體、電子元器件、窯爐制造等領(lǐng)域、是產(chǎn)品高溫?zé)Y(jié)時(shí)必備的理想發(fā)熱元件。
?  （1）硅碳棒質(zhì)地硬而脆，受到劇烈震動(dòng)和撞擊容易斷裂。因此運(yùn)輸時(shí)要格外小心，搬運(yùn)時(shí)要輕拿輕放。  （2）硅碳棒發(fā)熱部的長(zhǎng)度應(yīng)該等于爐膛的寬度。如果發(fā)熱部伸入爐墻內(nèi)，容易燒損爐墻。
     （3）硅碳棒冷端部的長(zhǎng)度應(yīng)該等于爐墻厚度加上冷端伸出爐墻的長(zhǎng)度。一般冷端部伸出長(zhǎng)度為50～150mm，以便冷卻冷端部及連接卡具。
?  （4）穿硅碳棒的爐子的內(nèi)徑應(yīng)是冷端部外徑的1.4～1.6倍，爐孔過小或孔內(nèi)填充物塞得過緊，高溫時(shí)會(huì)阻礙硅碳棒自由伸縮而導(dǎo)致斷棒。安裝時(shí)，應(yīng)該使硅碳棒能夠自由轉(zhuǎn)動(dòng)360度。
?  （5）硅碳棒與被加熱物及爐墻的距離應(yīng)大于或等于發(fā)熱部直徑的3倍。硅碳棒與硅碳棒之間的中心距應(yīng)不小于其發(fā)熱部直徑的4倍。
?  （6）硅碳棒冷端部與主電路用鋁辮或鋁箔連接。冷端部的夾具要卡緊。
?  （7）新建爐或長(zhǎng)時(shí)間不使用的電爐在使用前要進(jìn)行烘爐，應(yīng)采用舊棒或其它熱源烘爐。
?  （8）硅碳棒存放時(shí)要防止受潮。因?yàn)槭艹焙笕菀资估涠瞬夸X層分解、脫落，導(dǎo)致冷端部與卡具接觸電阻增大，而且硅碳棒通電后容易崩裂。
?  （9）硅碳棒在使用前要進(jìn)行配阻。先阻值相同或接近的硅碳棒連接在一起。
?  （10）為硅碳棒配備調(diào)壓裝置。送電初期電壓為其正常工作電壓的一半，穩(wěn)定一段時(shí)間以后再逐漸提高電壓。這樣硅碳棒**不會(huì)因?yàn)榧眲∩郎囟鴮?dǎo)致斷裂。
?  （11）硅碳棒連續(xù)使用壽命長(zhǎng)；間斷使用壽命短。
?  （12）硅碳棒使用時(shí)要選擇合理的表面負(fù)荷密度和使用溫度。使用溫度應(yīng)不大于1650℃；在有害氣體環(huán)境中使用更要防止硅碳棒與有害氣體發(fā)生化學(xué)反應(yīng)。
?  （13）更換硅碳棒時(shí)，應(yīng)選用和爐內(nèi)運(yùn)行的硅碳棒的電阻相接近的硅碳棒，必要時(shí)更換整爐硅碳棒，這樣有利于提高硅碳棒的使用壽命，卸不下來的硅碳棒，如果電阻值合適，還可以在電爐運(yùn)行中后期換上使用。
?  （14）防止硅碳棒濺上熔融金屬，濺上熔融金屬容易導(dǎo)致斷棒。
?  （15）防止堿、堿土金屬和堿性氧化物腐蝕硅碳棒。

?  （16）經(jīng)常觀察電流表、電壓表及溫度表的讀數(shù)是否正常；冷端部夾具是否松運(yùn)、氧化發(fā)黑或打火；硅碳棒是否斷裂；硅碳棒發(fā)熱部紅熱是否均勻。

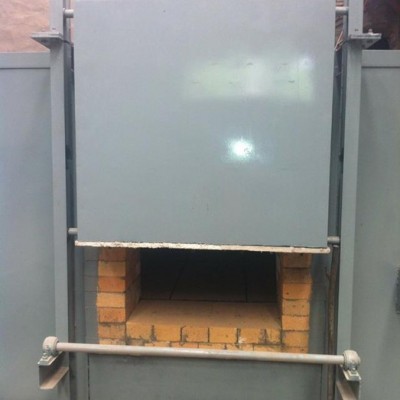

       電熱焙燒爐，品牌華巖牌是精密鑄造工藝中一種新型模殼焙燒設(shè)備，采用硅碳棒加熱，環(huán)保節(jié)能，升溫快，爐溫穩(wěn)定，熱效率高，成本低，是模殼燒結(jié)工藝中的理想設(shè)備，硅碳棒采用傳統(tǒng)老工藝制造發(fā)熱均勻，參數(shù)為：外形尺寸(長(zhǎng)×寬×高) 2000X1900X1800/mm，適用范圍 硅溶膠工藝，爐膛尺寸 1200X1200X600/mm，可定做其它型號(hào)，工作溫度 1150/℃。質(zhì)量保證，淄博華巖硅碳棒制品廠期待您的光臨,歡迎咨詢洽談。

        聯(lián)系人：  畢先生       聯(lián)系電話： 13070642682         QQ：526129234
