材質	不銹鋼304
產地	河北
規格	DN500
適用范圍	化工管道
適用機型	管道密封
性質	耐高壓
質量	優
作用	固定密封
是否可定制	是
截面形狀	圓形
品牌	世強
型號	2323

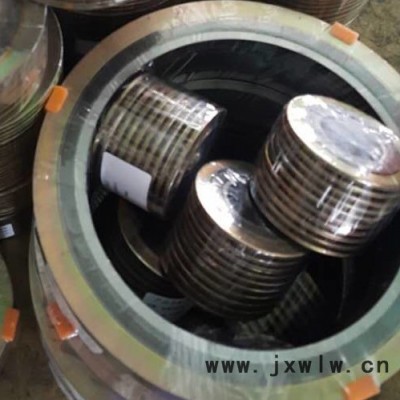

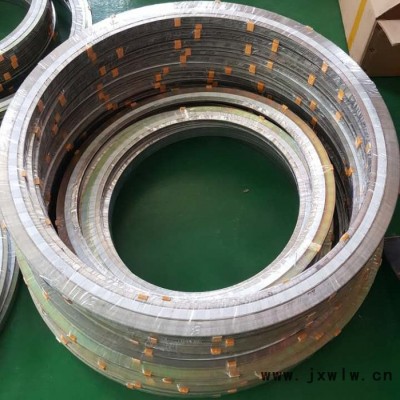

         不銹鋼金屬纏繞墊 石墨墊片 金屬墊片波齒墊其實金屬纏繞墊片已經很多行業中運用了，比如機械行業的管道、壓力容器、起重設備等，還有很多的市政工程、小區消防。當然要提使用多的還是機械行業，大多數設備都在使用金屬纏繞墊片，當然還是有極少部分沒使用的，比如說一些設備需要進行經常，經常會選擇節約掉金屬纏繞墊片這部分。其實在行業規定中是要求所有的法蘭體之間是不能直接的，必須要使用上金屬纏繞墊片，金屬纏繞墊片不光起到一個緩沖的作用，還起到很好的密封作用。比如說壓力容器中如果法蘭體之間直接，其實就變成了鋼對鋼的，中間就會出現縫隙，就會漏氣，金屬纏繞墊片的密封性能就能很好的防止蒸汽的外泄。

金屬纏繞墊片已經在現代工業中越來越廣泛的被使用了，為了保障更的，避免一些不必要的事故，廊坊世強密封建議還是不要忽略了金屬纏繞墊片。



金屬纏繞墊片在高溫下的密封性能有幾何？

金屬纏繞墊片的高溫密封性能包括兩個方面：一是不同溫度、不同墊片應力等級下介質壓力改變對泄漏率的影響;二是恒定溫度、恒定墊片應力時泄漏率隨時間的變化情況。

泄漏率與溫度、金屬纏繞墊片剩余壓緊應力及介質壓力的關系如下：

選定五個溫度等級：15150300400500C四個金屬纏繞墊片應力等級：40557085MPa四個介質壓力等級：0.52.03.55.0MPa測定不同溫度、不同墊片應力、不同介質壓力下的泄漏率。試驗時在恒定的溫度和選定的墊片應力等級下，介質壓力由低到高逐級加載，同一試驗溫度、同一墊片應力等級、不同介質壓力下的泄漏率。改變溫度和墊片應力等級，重復上述試驗。通過對不銹鋼石墨纏繞墊片所做的密封試驗可發現泄漏率是介質應力、墊片剩余壓緊應力和溫度的函數，其關系式可用公式(33表示：

LALPTML$6-ⅣL3-3

式中：L泄漏率，cm3/s;

P介質壓力，MPa;

T溫度，℃;

SG墊片剩余壓緊應力，MPa;

A MLN回歸系數。

回歸系數由試驗數據進行回歸分析求得：A一l.2010ML一4.010NL一6.710

試驗溫度400C時泄漏率與介質壓力和金屬纏繞墊片剩余壓緊應力的關系曲線。由關系曲線可知，恒定溫度下，泄漏率隨介質壓力的增大而增大，隨墊片預緊應力的增大而減小。墊片預緊應力70MPa時泄漏率與介質壓力和溫度的關系曲線。由試驗可見，泄漏率隨溫度的升高而增大。

金屬纏繞墊片應力70MPa時不同溫度等級下泄漏率隨介質壓力的變化,試驗標明，泄漏率和介質壓力基本成線性關系，具有黏性流體層流的一般特性;泄漏率和墊片剩余壓緊應力成負指數關系，剩余壓緊應力越大，泄漏率越小;泄漏率隨溫度的升高而增大，兩者成指數關系。

金屬齒形墊片一種實體金屬墊片，一般先用精密的車床或?qū)Ｓ勉姶苍诮饘倨綁|片的二面加工成同心的90度夾角形成波形的鋸齒形溝槽，由于與其它密封面的是多個同心圓的線，因此具有迷宮密封作用，根據不同的介質和工況條件，可選擇不同的金屬材料。多數情況下齒形墊片可以用和其它非金屬材料組合使用以達到更好的密封效果?？蓞⒖?strong style="list-style-type:none;font-size:14px;font-family:'microsoft yahei';white-space:normal;text-transform:none;word-spacing:-1px;color:#414141;padding-bottom:0px;font-style:normal;padding-top:0px;padding-left:0px;margin:0px;orphans:2;widows:2;letter-spacing:normal;padding-right:0px;background-color:#ffffff;text-indent:0px;font-variant-ligatures:normal;font-variant-caps:normal;-webkit-text-stroke-width:0px;">金屬齒形組合墊片。如果不帶覆蓋密封層直接使用，也能達到良好的密封效果，但在高壓中容易對法蘭的表面造成損壞。所以一般要求密封面的粗糙程度在Ra1.6um以上。
特殊工況應用如極高溫，強腐蝕等需特殊材質金屬齒形墊片我們也可生產如下一些特材可要求：
不銹鋼304L,321,316TI,309，347,410，雙相鋼（2205,31803），蒙乃爾MONEL（400）,銦科鎳INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),鈦(T2)等特殊不銹鋼或合金材料。

金屬齒形墊片性能特點：
1.較低的預緊力，即使在壓力較高的下也有良好的密封效果，尤其適合于高溫、高壓，工況條件交變的是金屬纏繞墊片和金屬墊片的替代品。
2純金屬齒形墊片對法蘭面容易損傷，因此更換墊片時需對法蘭密封面進行加工。
3.可與石墨，四氟等非金屬材料組合使用以達到更好的使用效果。

齒形墊應用范圍：
齒形墊片主要應用于石油、化工、冶金、電力、船舶、機械等行業的中、高壓力和高溫的壓力容器，熱交換器、冷凝器和管道法蘭的連接處密封。 齒形墊片結構形式及代號和使用法蘭類別：

基本型式	代號	適用的法蘭密封面
基本型	JT-410	榫槽面、凹凸面、平面和凹槽面
帶外環（固定）	JT-420	平面或凸面
帶外環（活動)	JT-421	平面或凸面
帶耳環	JT-422	平面或凸面

下表用于對常用齒形墊片金屬骨架的材質選擇：

材料名稱	縮寫標記	硬度(HB)	極限溫度(°C)
碳鋼（Carbon steel)	CRS	120	-40~+540
304不銹鋼	304	130~180	-195~+760
304L不銹鋼	304L	130~180	-195~+760
316L不銹鋼	316L	130~180	-100~+760
317L不銹鋼	317L		-100~+760
321不銹鋼	321	130~190	-195~+760
347不銹鋼	321		-185~+760
20CB-3(ALLOY 20)	A-20		-185~+1090
HASTELLOY-B2	HAST B	215	-185~+1090
HASTELLOY-C276	HAST C		-185~+1090
INCOLOY-800	IN 800		-100~+870
INCOLOY-825	IN 825		-100~+870
INCONEL-600	INC 600	150	-100~+1090
INCONEL-625	INC 625		-100~+1090
INCONEL-X750	INX		-100~+1090
MONEL-400	MON	150	-130~+820
NICKEL-200(鎳）	NI		-195~+760
TITANIUM(鈦)	TI	215	-195~+1090

齒形墊片的尺寸極限偏差：

齒形密封徑D1	齒形密封外徑D2	外環外徑D3	厚度T
+1.0 0	0 -0.75	-1.0 0	+0.25 0

齒形墊片主要性能參數：

墊片系數	m=4.25
墊片使用壓力	≤25MPa
墊片使用溫度	-196℃-650℃(氧化性介質中不高于600℃)
墊片預緊比壓	y=70MPa

齒形墊片技術:
1.金屬齒形組合墊片的國外有:ASME B 16.5, BS1560, ASME B 16.47, BS EN1092, DIN2697, JIS 和NF.
2.國內有JB/T 88-1994 管路法蘭用金屬齒形墊片  機械部
HB 6474-1990|齒形墊圈  部
HG20611-2009  鋼制管法蘭用齒形組合墊片  化工部歐洲體系
HG20632-2009  鋼制管法蘭用齒形組合墊片 化工部美洲體系
更多或要求請加微信
