加工定制	是
種類	彎管機
別名	液壓彎管機
用途	金屬管材彎曲成型
電動機功率	18（kw）
外形尺寸	5350*1300*1550（mm）
重量	5.3（t）
規格	DW114NC單頭液壓彎管機,DW130NC單頭液壓彎管機
主要下游平臺	獨立站,速賣通,亞馬遜
主要銷售地區	東北亞,歐洲,非洲,東南亞,中東,南美,北美
是否跨境貨源	是
品牌	其他
型號	DW114NC

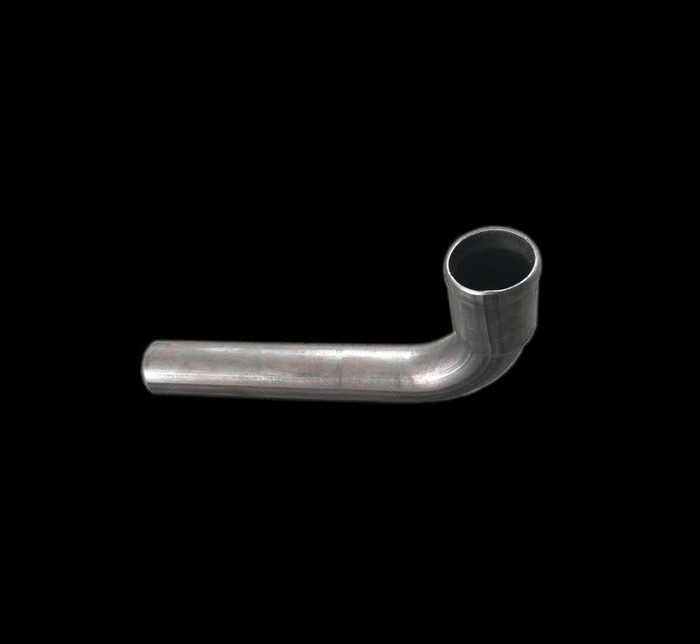

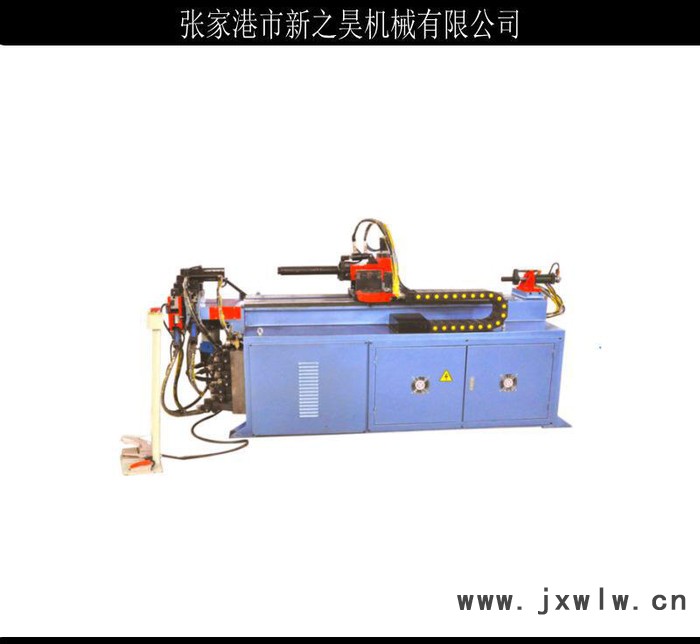

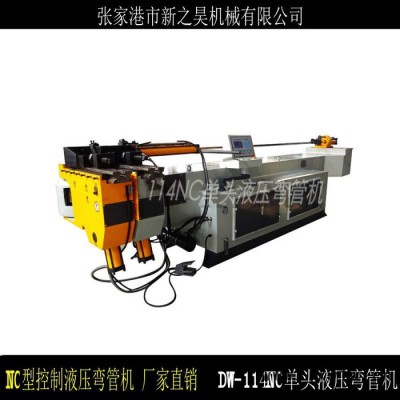

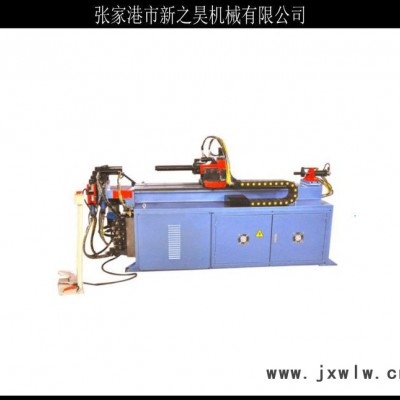

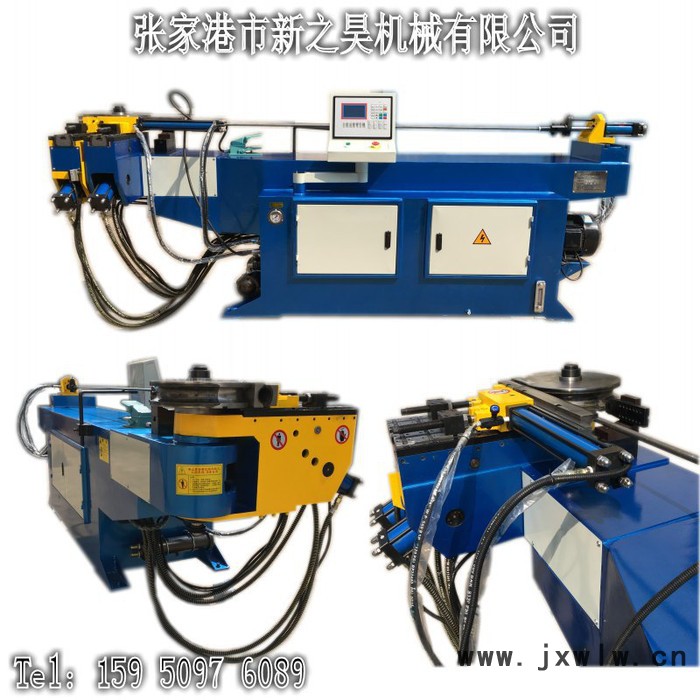

NC型微電腦控制液壓彎管機

型號DW-114NC

目錄

一、 注意事項

二、 機器特點

三、 技術數據

四、 模具圖解

五、 彎管示意圖

六、 工作原理圖

七、 參數詳細說明

八、 接線說明：

一、 注意事項

1、機器工作時，禁止進入其動作區域內。

2、操作者要站在能觸及急停開關范圍內。

3、本機必須專人操作。

4、機器有故障時，請關掉電源。

5、保持機器及環境清潔。

6、為了安全，安裝模具時，請關掉電源。

7、使用前檢查油標的油面高度，保持液壓油標的2/3以上位置。

8、將機器安置在堅固的地面上，并校正水平，使機器更穩定。

9、檢查電機轉向，如轉向錯誤，調整電源接線。

10、機器自動狀態時，請確認輸入資料的準確性。

二、 機器特點

NC型系列液壓彎管機，是本公司在吸取國外先進技術的基礎上，自行研制開發的產品，由微電腦控制，液壓驅動，人機對話式操作，設置輸入簡便，手動、自動任意選擇并自動轉換。移動式腳踏開關具有起動、緊停兩種功能。安全性高，具有計數功能。整機性能穩定，彎管效率高，是管件加工行業中的理想設備。

三、 技術數據

型號：DW-114NC液壓彎管機

項目/參數	DW-114NC	備注
最大彎管能力	Φ114×8.0mm(A3")	管徑×壁厚
最大彎曲半徑	R=560mm
最小彎曲半徑	R=55mm	一般為管徑的1.5倍
最大彎曲角度	190°
有效穿芯長度	4800mm	可定制加長
彎管速度	Max 60°/S	可調節
彎管精度	±0.15°
彎管方式	液壓驅動
每管可設彎管數	20個
芯片最大存儲量	25組
油泵電機功率	18KW
油壓壓力	14Mpa
油箱容積	320L	推薦用32#機械油 或YA-N46液壓油
外形尺寸(L×W×H)	5300×1500×1250mm	長×寬×高

四、模具圖解

注：防皺模為特殊模具，根據客戶需訂做

五、彎管示意圖

六、工作原理圖

1、空載，接通電源，按電機起動按鈕，電機工作，指示HL亮，油泵工作，經濾，從油箱吸油，經溢流閥回油箱。

2、夾管→彎管（輔推進）→退芯→退夾（輔推退）→退彎→進芯

七、參數詳細說明

4.1、開機畫面：給機器接通電源，顯示屏上顯示有生產單位的名稱、地址、電話、傳真、網址。當用戶遇到問題時可根據以上聯系方式與生產單位聯系。機器工作在手動模式時，按“查詢”鍵也可進入此畫面。

4.2、在開機畫面按任意一個按鍵進入如下工作畫面，如圖1：

圖一

工作畫面說明：

a)設定數量：要加工的零件數量

b)加工數量：已加工完成的零件數量

c)設定彎角：當前這一彎需要完成的角度

d)實際彎角：當前這一彎已完成的角度

e)彎角數量：需要加工的零件共有多少彎

f)“狀態”窗口：顯示機器正在執行的動作，及提示信息

g)工作模式：顯示機器當前的工作模式

4.3、按“參數”鍵，進入?yún)?shù)設定畫面第一頁，如圖2：

圖二

4.4、接著再按“→”鍵，進入?yún)?shù)設定畫面第二頁，如圖3：

圖三

4.5、接著再按“→”鍵，進入?yún)?shù)設定畫面第三頁，如圖4：

圖四

4.6、接著再按“→”鍵，進入?yún)?shù)設定畫面第四頁，如圖5：

圖五

4.7、接著再按“→”鍵，進入?yún)?shù)設定畫面第四頁，如圖6：

圖六

4.8、接著再按“→”鍵，進入?yún)?shù)設定畫面第四頁，如圖7：

圖七

4.9、接著再按“→”鍵，又回到參數設定畫面第一頁(見圖2)，如此循環；按“←”鍵，頁循環順序和“→”鍵相反。

八、接線說明：

6.1、輸入、輸出：

傳感器		電磁閥
X1	腳踏開關	Y1	彎管夾緊
X2	芯棒退傳感器	Y2	退夾
X3	退彎傳感器	Y3	輔推進
X4	輔推退傳感器	Y4	輔推退
X5	輔推進傳感器	Y5	進芯
X6	退芯選擇開關	Y6	退芯
		Y7	彎管
		Y8	退彎
		Y9	溢流閥
		Y10	機頭夾
		Y11	機頭退
		Y12	慢彎
		Y13	慢退芯
		Y14	慢退彎

注：X6為選擇開關 X6懸空為提前退芯 X6接到0V為慢退芯

如有疑問，請與廠家聯系！

6.2、電源輸入：

L--N：220V電源輸入（外接2A保險絲）

0V--24V：24V電源輸入（外接5A保險絲）

0V：24V的電源負級

24V：24V的電源正極

說明：當24V電源損壞或沒有接好時，機器不能工作，“狀態”窗口顯示有“24V電源故障”提示，請注意檢查！

6.3、編碼器輸入：

V：電源+

A：A相

B：B相

G：電源-

注意：電磁閥公共端接24V

張家港市新之昊機械有限公司
