產地	中國
電流	直流
電源電壓	220V
作用對象	金屬
品牌	FHT
型號	全自動轉角鋸切機 三維弧桿件彎管機
適用星級	所有星級
可否定制	可以

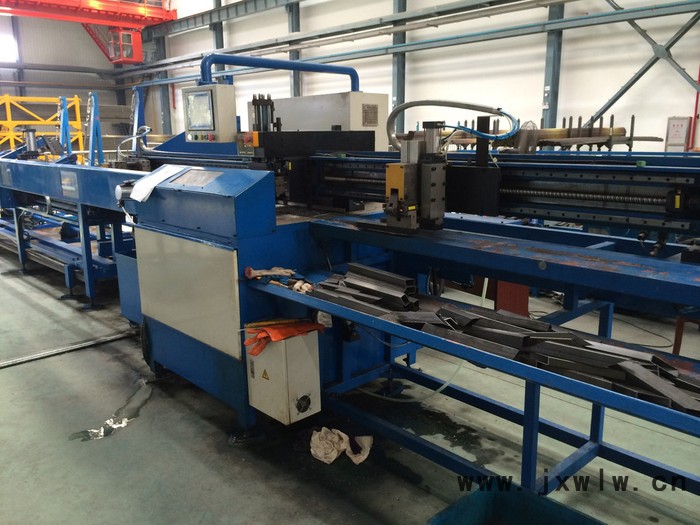

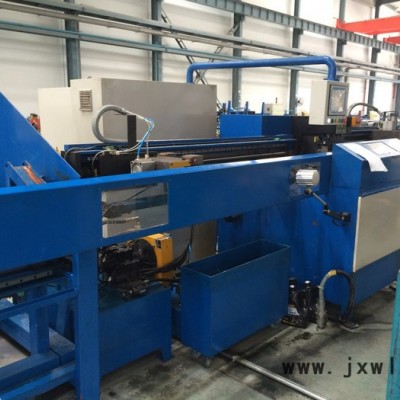

(一)設備用途：

該設備適用于斜頭型鋼自動切斷，采用數控技術，針對批量型材進行定長切斷，并能夠方便快速更換材料規格，適用小批量、多批次加工，設備加工效率高、單件加工成本低。設備的設計、制造、安裝及整機符合行業**機電產品的標準，安全、環保、節能、規范、可靠，并充分滿足操作便利性、維護維修方便性的要求。設備關鍵部件采用****，采用的技術成熟可靠。

（二）生產線環境適應性要求：

1.適應車間溫度-10～45℃，相對濕度≤90%的環境要求。

2.氣源要求：0.4～0.6MPa。

3.工廠電壓： 三相五線制 380±10% V, 50±1 HZ；控制電壓； 220±10% V， 50±1 HZ；操作電壓： 24V。

4、三班制24小時連續工作。

(三)型鋼原材料規格及精度狀況

方管規格**小25*25 mm**大 60*80 mm，材料厚度1.5—4mm。材質:(1)20#，σS≤245MPa，σb≤410MPa；(2)Q345B，σS≤345MPa，σb≤630MPa。冷彎型鋼的彎曲角應呈90°，偏差不大于±0.5°。彎曲角的內圓弧半徑r：當壁厚t≤4， r≤1.5 t；4冷彎型鋼的長度為4～11m；長度允許偏差為+30 mm。冷彎型鋼的彎曲度每米不大于2.0mm，總彎曲度不大于總長度的0.20%。冷彎型鋼扭轉量不大于0.5°/m，端部存在有切斷造成的較小變形和毛刺，毛刺高度在0-2mm之間。

(四)工作流程

設備能夠根據生產計劃及設定的定尺、料頭，自動排版并計算整根原材料的需求數量，工人根據需求到材料庫取料。人工將成捆方管吊到料架上→自動單根上料→自動單根送料→自動鋸切→伺服自動出料。

（五）效率

以鋸切單根40*40*2.0/Q345B的材料為例，零件長度為700mm，角度45度，平行四邊形，原材料長度為6000mm，經濟鋸切，每小時產量在180件以上。更換不同規格的矩形管或方管，設備自動上料系統需相應調整部位自動實現，只需要人工輸入材料的基本參數。

（六）精度

零件下料長度精度：工件角度≥40°的，長度尺寸保證在-1.5～0mm以內，角度誤差±1°； 30°≤角度＜40°的，長度精度-2～0mm；角度小于30°的，長度保證在-3～0mm以內，角度誤差±1.5°；在確保鋸片檔塊與鋸片間隙小于0.05mm、轉盤上釘齒定期更換保證鋒利、壓塊中心與型材中心重合、V形卡塊正常條件下，設備安裝調試固定后連續長時間（至少2年以上）運行精度不丟失。鋸切斷面平直，切口上下面斜度一致，外觀良好，無毛刺，鋸切斷面角度垂直誤差不大于±0.5°。

（七）產品長度要求

工件**小40 mm**長 3000 mm，單次送料長度**大1500mm，伺服可以連續多次送料。鋸切角度：30°～160°，在出料方向**小可以切出20°的角度，進料側**小30°，當工件一端角度小于30°時，軟件自動識別并調整，不用人工參與。
