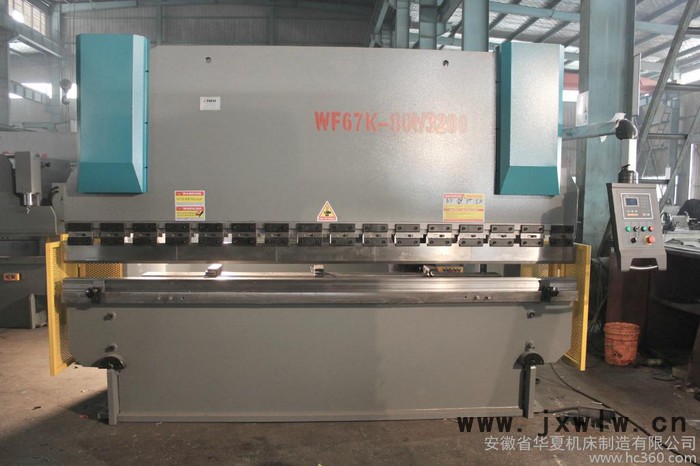

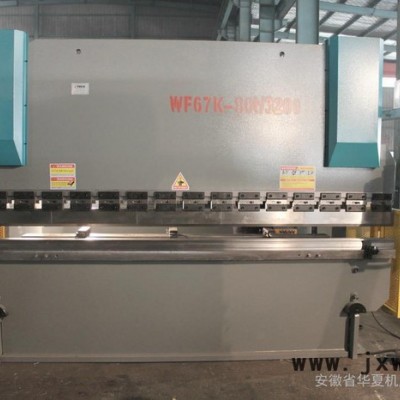

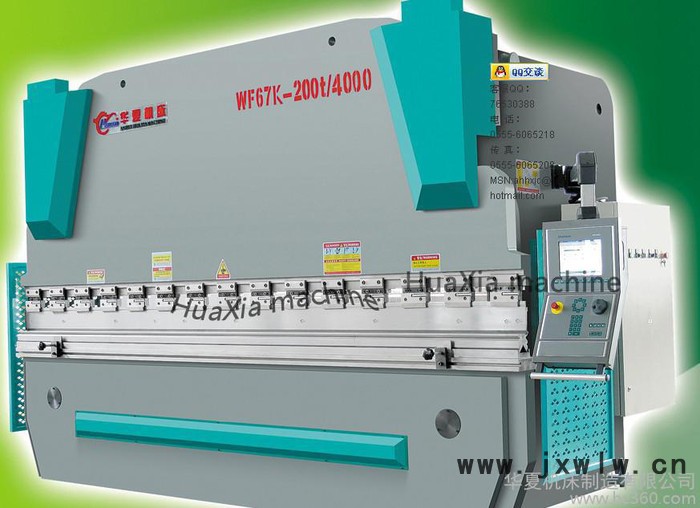

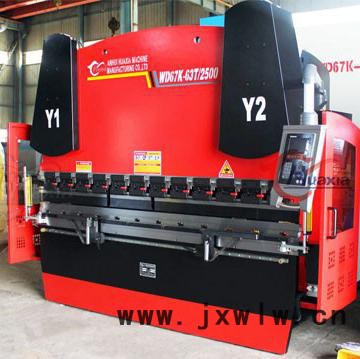

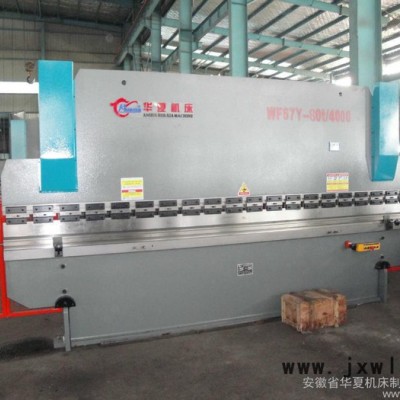

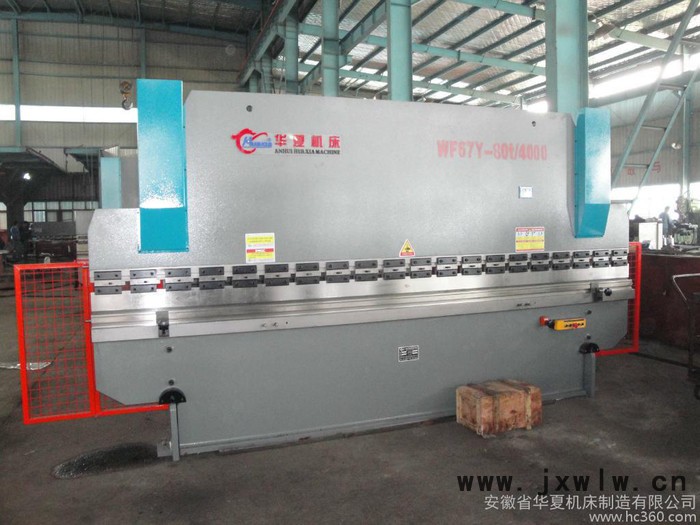

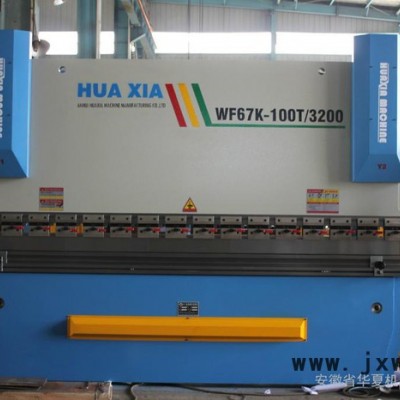

產品外形結構

· 1、全鋼結構設計、制作，外型美觀，結構可靠。

· 2、運用UG（有限元）分析方法，經計算機輔助優化設計。

· 3、整體鋼板焊接結構，振動時效消除內應力,使機身具有良好的強度、剛度和穩定性。

· 4、左右立柱焊有底板固定兩油缸。左右油缸安置在滑塊兩端，滑塊與油缸通過活塞桿連接，由液壓系統驅動其上下運動。工作      臺由圓弧墊塊和調整墊板支撐，并用螺絲固定在立柱上。立柱下部裝有左右支撐角鐵，以增大底部接觸面積，防止運輸中傾斜。

· 5、整體框架采用噴砂方式除銹，并噴有防銹漆。

性能特點

· 1、滑塊采用扭軸同步機構，且在扭軸兩端安裝了高精度錐度定心軸承（K型），并左端加裝了偏心調節機構，使得滑塊同步調節方便、可靠。

· 2、采用上模撓度補償機構，通過調整可以使上模?？谠跈C(jī)器全長上獲得一個特定曲線，以補償機械加載時工作臺和滑塊產生的撓度，提高了工件的折彎精度。

· 3、角度調整中蝸輪減速機帶動油缸內機械擋塊的運動形成，并由行程計數器顯示數值。

· 4、工作臺與墻板固定處設有上、下調節機構，使得折彎角度二頭微差時調節方便、可靠。

· 5、立柱右側裝有遠程調壓閥，使得系統壓力的大小調節，方便、可靠。

· 6、便捷的加油潤滑裝置。
