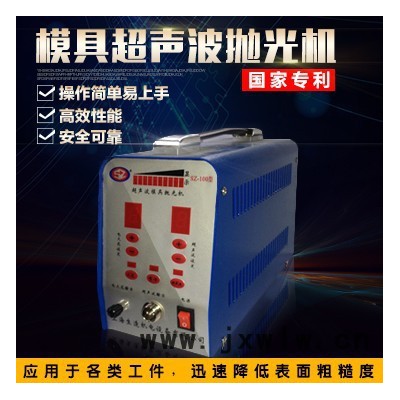

一、概述

原 理:

超聲波拋光的原理是：換能器將輸入的超音頻電信號轉換成機械振動，經變幅桿放大后，傳輸至裝在變幅桿上的工具頭，帶動附著在工具頭上的金剛石等磨料高速磨擦工件，致使工件表面粗糙度迅速降低，從而實現拋光的功能。振動的工具頭還可以帶動磨料懸浮液，高速研磨工件表面，使其迅速達到鏡面，從而解決了用銅質、竹質和木質工具頭高速研磨的問題。

★采用自主知識產權的鎖相式頻率自動跟蹤技術，微電腦頻率自動跟蹤技術，使工具頭長期穩定振動在**狀態，對不同的工具頭均可適應，保證效率、易于操作。

★電感儲能限流技術，使電源的利用率大大提高，目前260W的機器效率接近原500W機器的效率。

★超聲波振幅與放電狀態的自適應控制系統，明顯提高脈沖整形精度，可使整形后表面粗糙度達Ra0.3μm。

★精拋不影響工件精度，不塌棱角;不受工件復雜形狀、材料硬度的限制;

★能生成類似電火花機床所加工的花紋，用于修補該類模具的花紋

★操作手柄輕巧

★工具頭取材廣泛，用戶均可自制

★一般工人均能勝任操作

二、技術參數

1.適用范圍：各種模具的復雜型腔、窄槽、狹縫、盲孔、邊角、各種硬質合金模具、玉石玻璃工藝品的粗中整形及至鏡面的拋光?？蓲伖獠牧希焊鞣N金屬、硬質合金、玻璃、玉石和瑪瑙等。

2.加工表面粗糙度：超聲研磨時3.拋光介質：人造金剛石研磨膏或鉆石研磨膏。

4.電源：220V±10％ 50Hz

5.提高工效：省時、省力、10倍以上

6.外形尺寸：260×150×110 (mm)

7.主機重量：4KG

8.**大功率：260W

9.自動頻率跟蹤范圍：26-35KHZ(頻率自動跟蹤，無須調節)

三、工具頭、磨料

工具頭可根據工件工藝要求選擇，一般情況下，整形和研拋狹縫、窄槽、放電，用銅條；粗中研磨用銅條、金剛銼刀等。一般拋光用竹片，精拋用木片。

磨料選用人造金剛石研磨膏，一般五金交電商店有售，本公司也提供郵售服務。從Ra0.6拋至鏡面的成本不到0.1元/cm2。本公司備的常用輔料，可供郵購，詳細規格價目可來函來電向公司索取。
